1. 引言

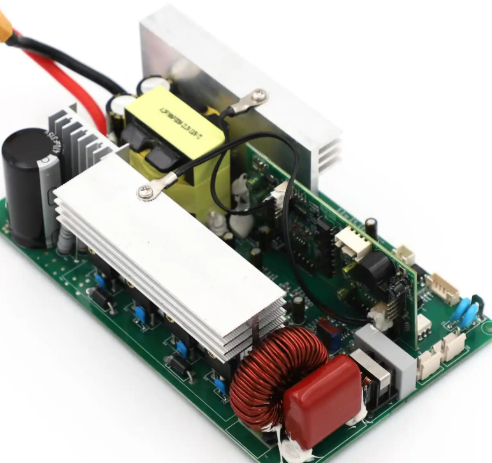

 能源储能逆变器、充电桩等设备向高功率（100kW+）升级，PCB功率密度达20W/cm²，传统PCB散热不足导致温升超80℃，会使元件寿命缩短50%——某储能厂商曾因逆变器PCB温升过高（95℃），导致IGBT模块频繁烧毁，运维成本上升300万元/年。能源储能高功率PCB需符合**IEC 62109（储能系统安全标准）第5.3条款**（额定功率下温升≤60℃），核心通过优化散热路径、选用高导热材料实现。捷配深耕储能PCB制造7年，累计交付60万+片高功率PCB，温升平均降低20℃，本文拆解散热制造核心工艺、材料参数及验证方法，助力解决储能PCB高功率温升问题。

2. 核心技术解析

3. 实操方案

3.1 高功率 PCB 散热制造四步法

1. 材料选型与热仿真：
   • 100kW~200kW 逆变器：选用罗杰斯 RO4350B 基材（热导率 1.8W/(m?K)），铜厚 2oz（70μm），埋置杜邦 7471 电阻浆料（阻值精度 ±5%）；
   • 200kW 以上逆变器：选用铝基覆铜板（芯材厚度 1.0mm~2.0mm，热导率 200W/(m?K)），绝缘层厚度 50μm（体积电阻率 10¹?Ω?cm）；
   • 热仿真：用捷配 HyperLynx Thermal 10.0 仿真，输入功率密度 20W/cm²，环境温度 45℃，确保热点温升≤55℃（预留 5℃余量）。
2. 散热结构设计：
   • 铜皮布局：功率区域（如 IGBT、整流桥）铜皮面积≥80%，铜厚 2oz~4oz，铜皮与元件焊盘直接连接（减少导热路径），非功率区域铜皮做网格状（节省成本）；
   • 散热孔设计：采用贯通式散热孔（孔径 0.8mm，孔距 2mm），密度 6 个 /cm²，孔壁镀铜厚度 25μm±3μm（按 IPC-6012 第 3.5 条款），孔内填充导热胶（汉高 Loctite 3875，热导率 1.5W/(m?K)）；
   • 边缘散热：PCB 边缘预留 5mm 宽铜皮，与散热器通过导热垫（厚度 0.5mm，热导率 3.0W/(m?K)）连接，接触压力 0.3MPa（确保导热效率）。
3. 精密制造工艺：
   • 埋置电阻：采用丝网印刷（400 目网版）将杜邦 7471 浆料印在 PCB 内层，固化温度 150℃，时间 60min，阻值测试（JPE-Res 600）精度 ±5%，确保无开路、阻值漂移；
   • 铝基 PCB 制造：采用真空压合（压力 30MPa，温度 180℃，时间 90min），确保铝基与绝缘层结合力≥15N/cm（按 IPC-TM-650 2.4.41 标准），避免分层影响散热；
   • 焊接工艺：采用氮气回流焊（氧含量≤50ppm），峰值温度 245℃±5℃，保温时间 60s±5s，确保焊点饱满（空洞率≤3%），减少热阻。
4. 散热性能测试：
   • 温升测试：用捷配红外热像仪（JPE-IR 800，精度 ±0.5℃），在额定功率（如 100kW）下测试，记录热点温度（如 IGBT 焊盘），需≤60℃（IEC 62109 要求）；
   • 热阻测试：按 IPC-TM-650 2.4.17 标准，测试 PCB 热阻≤2℃/W，确保散热效率；
   • 长期稳定性：在 45℃环境下，满功率运行 1000h，每周测试温升，变化率≤5%，无元件失效。

3.2 储能安全验证

1. 绝缘性能测试：按 IEC 62109 第 6.2 条款，测试 PCB 绝缘电阻（≥10¹²Ω，500V DC）、耐电压（2500V AC，1min 无击穿），确保高功率下绝缘安全；
2. 过载测试：120% 额定功率运行 1h，温升≤70℃，电气性能无异常（阻抗变化率≤5%）；
3. 环境适应性测试：进行高温测试（85℃，1000h）、湿热测试（40℃/95% RH，1000h），测试后散热性能变化率≤8%，符合储能户外使用需求；
4. 机械强度测试：振动测试（10Hz~500Hz，加速度 5g，2 轴，各 2h），测试后散热孔无堵塞、铝基无开裂，确保运输与安装过程中散热结构完好。
