1. 引言

 随着数据中心服务器信号速率突破25Gbps，高频PCB信号完整性成为制约数据传输效率的核心——行业数据显示，未优化的高速PCB信号反射率达15%，导致服务器误码率升至10??，某云厂商曾因信号完整性问题，导致数据中心服务器宕机率上升5%，直接损失超5000万元。高速服务器PCB信号完整性需符合**PCIe 5.0标准**，信号反射≤-15dB（25Gbps频段），误码率≤10?¹²。捷配累计为20+云厂商提供高速服务器PCB设计与量产服务，交付量超150万片，信号完整性达标率100%，本文拆解信号完整性的走线设计原理、端接匹配方案及量产验证，助力解决高速数据传输稳定性问题。

2. 核心技术解析

3. 实操方案

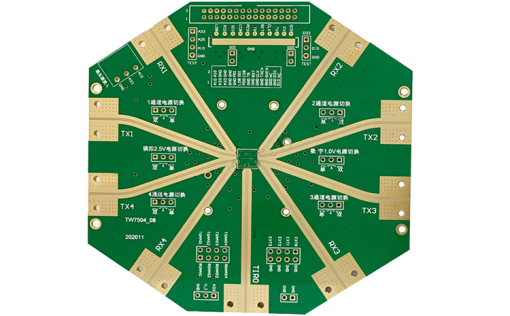

3.1 信号完整性走线优化四步法

1. 走线长度规划：25Gbps 信号走线长度≤25cm，同一通道走线长度差≤0.5cm，用捷配高速走线规划工具（JPE-Trace-700）自动计算最大长度，结合服务器 PCB 布局调整，确保符合 PCIe 5.0 要求；
2. 端接电阻选型与布局：源端端接选用国巨 0402 封装电阻（精度 ±1%，阻值 50Ω），靠近信号源芯片引脚（距离≤0.3cm）；负载端端接选用村田 0402 封装电阻（精度 ±1%，阻值 50Ω），靠近负载芯片引脚，用 Altium Designer 布局工具定位，避免端接电阻与芯片间距过大导致的反射；
3. 走线拓扑设计：采用点对点拓扑，若需分支，分叉长度≤0.5cm，分叉角度≥135°，避免直角分叉，用捷配 DFM 预审系统（JPE-DFM-7.0）检查拓扑合理性，自动识别分叉过长风险；
4. 接地参考：高速走线需全程有完整接地参考层，接地层铜覆盖率≥95%，避免 “浮地” 区域，接地过孔间距≤4cm，确保接地阻抗≤0.1Ω，用接地阻抗测试仪（JPE-Ground-500）验证。

3.2 量产管控与信号测试

1. 走线精度管控：采用 LDI 光刻工艺，线宽公差≤±0.02mm，长度差每批次抽检 50 片，用激光测距仪（JPE-Laser-600）测试，长度差≤0.5cm 合格率≥99.8%；
2. 信号完整性测试：每批次首件用高速示波器（JPE-Osc-900，带宽 50GHz）测试，信号反射≤-15dB，眼图张开度≥0.8V（峰峰值），误码率用误码仪（JPE-BER-800）测试，≤10?¹²，符合 PCIe 5.0 标准；
3. 批量稳定性验证：每 1000 片抽检 20 片，进行 48h 高温老化（85℃）测试，信号反射变化≤±1dB，误码率稳定在 10?¹²，确保批量生产稳定性。

4. 案例验证

5. 总结建议
