集成电路设计与 PCB 协同优化指南：从芯片到板级的无缝衔接

一、引言

二、集成电路与 PCB 协同设计的关键逻辑

2.1 协同设计的核心技术标准

2.2 协同设计的核心痛点与矛盾点

1. 接口匹配矛盾：IC 封装引脚间距（如 BGA 引脚间距 0.5mm）与 PCB 最小线距（常规 0.1mm）工艺适配难度大，易出现桥连；
2. 信号完整性冲突：IC 高频信号（≥1GHz）传输需阻抗精准匹配，而 PCB 叠层、线宽设计不当会导致信号衰减；
3. 电源需求差异：IC 核心电压（如 CPU 核心电压 0.8V）与 PCB 电源网络压降控制要求高，未协同设计易导致供电不稳；
4. 散热协同缺失：高功率 IC（如 FPGA 功耗 50W）发热密度大，PCB 散热设计未同步会导致芯片过热降频。

2.3 捷配协同设计的核心支撑能力

三、实操方案：集成电路与 PCB 协同设计全流程优化

3.1 前期规划：IC 选型与 PCB 工艺预匹配

1. IC 选型协同：
   • 操作要点：根据 PCB 工艺能力选择 IC 封装，常规 PCB 工艺（线宽 0.1mm、过孔 0.2mm）适配 QFP（引脚间距 0.5mm）、BGA（引脚间距 0.8mm）封装；高端工艺（线宽 0.076mm、过孔 0.15mm）可适配 CSP（引脚间距 0.4mm）封装；
   • 捷配支持：提供 PCB 工艺能力参数库（线宽、过孔、层数、板材等），帮助研发团队精准选型，避免因封装与工艺不兼容导致返工；
2. 封装接口预设计：
   • 操作要点：参照 IPC-7351 标准，IC 焊盘尺寸比引脚大 0.1-0.2mm（如 0.5mm 引脚对应 0.6-0.7mm 焊盘），焊盘间距≥0.2mm；BGA 封装 PCB 焊盘采用 “非 solder mask defined”（NSMD）设计，提升焊接可靠性；
   • 仿真验证：使用 HyperLynx 进行封装 - PCB 接口仿真，模拟焊点应力分布，避免热循环测试中出现焊点开裂。

3.2 信号完整性协同：高频 IC 的 PCB 阻抗优化

1. 叠层与线宽设计：
   • 操作要点：高频 IC（如 5G 芯片）信号线路采用微带线或带状线设计，参照 IPC-2141 阻抗公式，50Ω 信号线路（铜厚 1oz）线宽设为 0.25mm，介质层厚度（生益 S1130 板材，介电常数 4.3）设为 0.15mm；
   • 捷配工艺保障：采用 LDI 曝光 + 高精度蚀刻工艺，线宽公差控制在 ±0.01mm，阻抗公差 ±5%，满足高频信号传输要求；
2. 串扰抑制：
   • 操作要点：IC 差分信号线（如 USB 4.0）长度差≤5mm，线间距≥3 倍线宽；敏感信号（如时钟信号）与电源线路间距≥2mm，避免电磁干扰；
   • 屏蔽设计：关键 IC（如射频芯片）周围设计接地屏蔽圈，接地过孔间距≤5mm，形成法拉第笼，降低辐射干扰。

3.3 电源网络协同：IC 供电稳定性优化

1. 电源分配网络（PDN）设计：
   • 操作要点：根据 IC 功耗需求设计电源层厚度，核心电源（0.8V）层铜厚≥2oz（70μm），降低压降；使用多个去耦电容（0402 封装，容值 0.1μF+10μF），靠近 IC 电源引脚（距离≤5mm），抑制电源噪声；
   • 仿真验证：通过 ANSYS SIwave 进行 PDN 阻抗仿真，确保满载时阻抗≤50mΩ，符合 JEDEC 标准；
2. 捷配工艺支撑：采用全自动沉铜电镀工艺，孔铜厚度≥20μm，确保电源层与过孔导通性；电源层蚀刻采用 “半蚀刻” 工艺，避免过蚀刻导致铜厚不均。

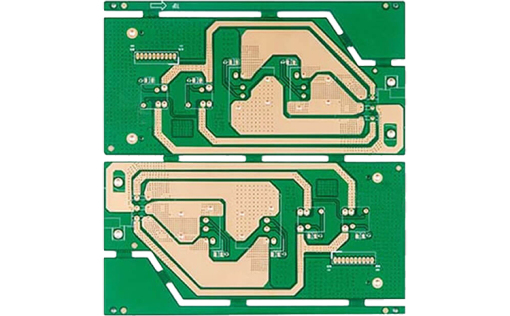

3.4 散热协同：高功率 IC 的 PCB 热设计

1. 散热结构设计：
   • 操作要点：高功率 IC（功耗≥10W）下方 PCB 设计铜皮散热区，铜皮面积≥IC 封装面积的 2 倍；采用铝基板或热电分离铜基板（捷配专有工艺），热阻≤2℃/W，提升散热效率；
   • 工艺选择：表面处理采用沉金工艺（金层厚度≥1.2μm），降低接触热阻；
2. 捷配特色服务：提供定制化散热 PCB 方案，安徽广德生产基地可生产铝基 PCB、铜基 PCB，配备高温测试设备（MU 可程式恒温恒湿试验机），验证散热性能。

四、案例验证：某 FPGA 芯片与 PCB 协同设计优化实践

4.1 初始问题

4.2 整改措施（采用捷配协同设计方案）

1. 封装接口优化：将 BGA 焊盘改为 NSMD 设计，焊盘直径从 0.4mm 调整为 0.45mm，焊盘间距从 0.1mm 调整为 0.15mm；
2. 信号完整性优化：采用罗杰斯 RO4350B 高频板材，重新设计叠层（介质层厚度 0.15mm），线宽调整为 0.27mm，通过捷配 LC-TDR20 阻抗分析仪校准，阻抗公差控制在 ±5%；
3. 电源与散热优化：核心电源层铜厚提升至 2oz，增加 4 个去耦电容（0603 封装，容值 1μF），IC 下方设计 30×30mm 铜皮散热区，采用沉金工艺；
4. 全流程仿真：通过捷配 AI-MOMS 系统进行封装 - PCB 协同仿真，优化焊点结构与信号路径。

4.3 整改效果

1. 焊接可靠性提升：BGA 焊点空洞率降至 3%，符合 IPC 标准，热循环测试（-40℃~85℃，1000 次）无焊点开裂；
2. 信号性能达标：高频信号传输延迟降至 0.8ns，回波损耗≥15dB@10GHz；
3. 供电稳定：满载时电源压降降至 0.05V，芯片无降频现象；
4. 研发效率提升：协同设计方案一次通过验证，研发周期缩短 2 个月，量产良率稳定在 99.6%。
