残留铜率平衡设计：确保PCB稳定性的关键

一、电路板蚀刻工序的铜平衡要求

在PCB制造过程中，蚀刻工序是实现电路图案的关键步骤。铜平衡要求主要体现在以下几个方面：

1. 铜箔厚度均匀性：蚀刻过程中，必须确保铜箔厚度的一致性，以避免因厚度不均导致的信号传输延迟和电源阻抗变化。

2. 蚀刻液的控制：蚀刻液的成分和温度对蚀刻质量有直接影响。必须精确控制蚀刻液中一价铜离子和二价铜离子的比例，以确保蚀刻速率和质量。

3. 侧蚀控制：侧蚀是蚀刻过程中不可避免的现象，但必须将其控制在可接受范围内，以保证导线线宽的一致性。

 二、大面积铜箔网格化处理方法

对于大面积铜箔的处理，网格化是一种有效的解决方案：

1. 网格设计：将大面积铜箔设计成网格状，可以有效提高散热性能和电磁屏蔽效果。网格的间距和线宽应根据信号频率和电磁兼容性要求进行优化。

2. 地孔设计：在网格状铜箔上打地孔，确保与多层板的地平面良好接地。地孔间距应小于λ/20，以避免天线效应。

3. 高频区域处理：在高频区域避免使用网格状铜箔，改用铜箔平面，以减少信号干扰。

 三、不同板层结构的残留铜率计算公式

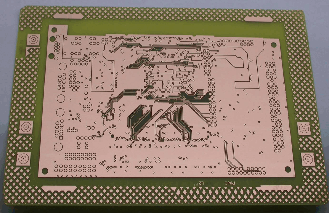

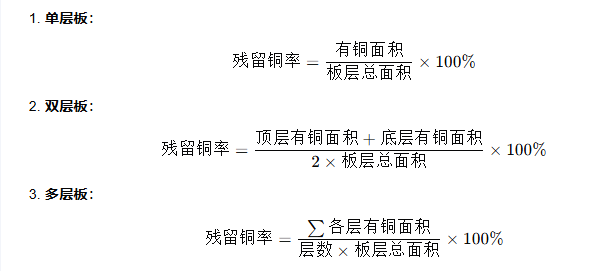

残留铜率是衡量PCB铜平衡的重要指标，通常需控制在20%-80%。以下是不同板层结构的残留铜率计算公式：

残留铜率平衡设计是确保PCB稳定性和可靠性的关键环节。通过合理设计蚀刻工序、优化大面积铜箔网格化处理方法以及精确计算残留铜率，可以有效提高PCB的电气性能和机械稳定性。未来，随着制造工艺的不断进步，残留铜率的控制精度将进一步提升，为高性能PCB的制造提供更可靠的保障。
