多层 PCB 层压工艺的智能化升级与未来趋势：从传统控制到智慧制造
来源：捷配
时间: 2025/09/26 10:22:58
阅读: 244
标签：
多层 PCB 层压工艺
随着多层 PCB 向 “更高层数（≥24 层）、更小线宽（≤0.05mm）、更高频率（＞40GHz）” 发展，传统层压工艺（依赖人工参数设定、离线检测）已难以满足 “精度 ±0.01mm、缺陷率≤0.1%” 的需求。智能化升级成为多层 PCB 层压的必然趋势 —— 通过实时监控、AI 预测、自动化设备，实现 “参数自适应、缺陷预警、效率提升”，同时环保化、轻量化材料的应用推动工艺向 “低能耗、低污染” 转型。?
一、智能化升级：从 “人工控制” 到 “数据驱动”?
传统多层 PCB 层压依赖人工经验设定参数（如凭手感判断粘结片流动度）、离线检测（层压后 2 小时才能出缺陷报告），导致参数调整滞后、缺陷批量产生。智能化升级通过 “实时感知 - 数据分析 - 自动决策”，实现工艺全流程可控。?
1. 实时监控系统：工艺参数的 “透明化”?
- 核心技术：?
- 分布式温度传感器：在层压机热板与叠合体中植入光纤传感器（精度 ±0.1℃），实时采集不同区域温度（采样频率 1Hz），避免传统单点测温的局限性（温差＞5℃未察觉）；?
- 压力传感器阵列：热板下方布置 25-100 个压力传感器（精度 ±0.1kg/cm²），实时监测压力分布，发现局部压力不足（＜25kg/cm²）时自动补压；?
- 真空度实时监测：真空系统安装高精度真空计（精度 ±0.001MPa），真空度低于 - 0.098MPa 时报警并自动启动备用真空泵；?
- 应用价值：?
- 温度分布不均从 ±5℃降至 ±2℃，压力分布偏差从 ±3kg/cm² 降至 ±1kg/cm²；?
- 异常参数响应时间从 30 分钟缩短至 10 秒，避免批量缺陷（如真空度不足导致的气泡率从 5% 降至 0.3%）；?
- 案例：某服务器 PCB 工厂引入实时监控系统，层压过程中发现热板局部温度低 5℃，系统自动调整加热管功率，5 秒内温度恢复正常，避免了 100 片 PCB 的批量气泡缺陷。?
2. AI 参数自适应：工艺优化的 “自学习”?
- 核心技术：?
- 数据训练：收集 10 万 + 组 “材料参数（粘结片流动度、芯板厚度）- 工艺参数（温度、压力）- 质量数据（结合力、缺陷率）”，训练 AI 模型（如神经网络模型），建立参数与质量的映射关系；?
- 实时优化：生产时 AI 根据当前材料参数（如粘结片含湿量 0.12%），自动调整工艺参数（如预热温度从 130℃升至 135℃、时间从 50min 延长至 55min），无需人工干预；?
- 缺陷预测：AI 根据实时参数（如升温速率 2.3℃/min），预测气泡率（如 3.5%），超限时提前调整参数（降至 1.8℃/min）；?
- 应用价值：?
- 参数调整时间从 30 分钟缩短至 1 分钟，换型效率提升 30 倍；?
- 缺陷率从 1.5% 降至 0.3%，良率提升 1.2 个百分点（月产能 10 万片时，多产出 1200 片）；?
- 案例：某 5G PCB 工厂引入 AI 自适应系统，针对不同批次粘结片（流动度 130-190mm），AI 自动调整压力（35-40kg/cm²）与温度（175-188℃），结合力稳定在 2.0-2.2N/mm，缺陷率从 1.8% 降至 0.2%。?
3. 自动化设备：生产流程的 “无人化”?
- 核心技术：?

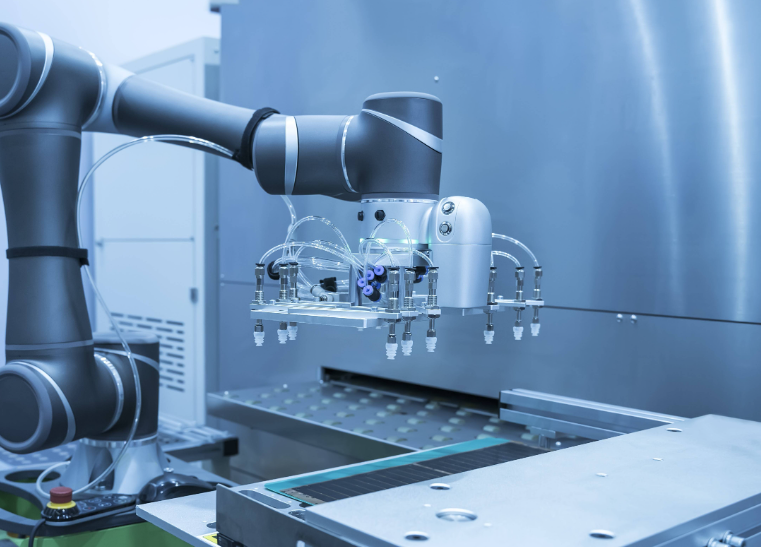

- 自动叠合系统：通过机械臂（精度 ±0.005mm）与视觉定位（精度 ±0.01mm），实现芯板、粘结片、铜箔的自动叠合，叠合精度从 ±0.1mm 降至 ±0.05mm，避免人工叠合的错位问题；?
- 自动检测与分拣：层压后通过 AI 视觉检测（识别精度 0.01mm）+X 光检测，自动识别气泡、分层等缺陷，分拣效率从 100 片 / 小时提升至 500 片 / 小时，误判率从 5% 降至 0.5%；?
- 无人化工厂：通过 MES 系统连接层压机、检测设备、物流系统，实现 “叠合 - 层压 - 检测 - 分拣” 全流程无人化，人均产能提升 5 倍；?
- 应用价值：?
- 叠合错位率从 2% 降至 0.1%，后续钻孔孔位良率从 98% 升至 99.9%；?
- 人工成本降低 60%（从 10 人 / 线降至 4 人 / 线）；?
- 案例：某外资 PCB 工厂建成无人层压生产线，自动叠合系统叠合精度 ±0.04mm，AI 检测误判率 0.3%，人均产能从 800 片 / 天提升至 4000 片 / 天。?
二、未来趋势：环保化、轻量化、高频化?
1. 环保化：低能耗、低污染?
- 核心方向：?
- 低能耗层压机：采用电磁感应加热（热效率 90%，比传统电阻加热高 30%），单批次能耗从 50kWh 降至 35kWh；?
- 无溶剂粘结片：开发不含挥发性有机化合物（VOC）的粘结片，VOC 排放从 50g/㎡降至 5g/㎡以下，满足欧盟 REACH 标准；?
- 材料回收：建立粘结片、铜箔的回收系统，铜箔回收率≥95%，树脂回收后用于低要求 PCB，资源利用率提升 20%；?
2. 轻量化：薄型化、高密度?
- 核心方向：?
- 薄型基材与粘结片：开发 0.1mm 厚芯板与 0.05mm 厚粘结片，24 层 PCB 总厚度从 3.0mm 降至 2.0mm，适配可穿戴设备（如智能手表）；?
- 微孔层压技术：结合激光钻孔，实现层间盲孔（直径 0.05mm）的精准层压，层数从 24 层提升至 32 层，功率密度提升 50%；?
3. 高频化：适配超高频信号?
- 核心方向：?
- 超低损耗材料：开发 εr=2.0-2.5、tanδ≤0.001 的聚四氟乙烯（PTFE）基材与粘结片，适配 60-100GHz 超高频信号（如卫星通信）；?
- 高精度层压：针对高频材料硬度高的特点，开发柔性层压机（压力控制精度 ±0.5kg/cm²），避免芯板开裂，层间对齐精度≤±0.03mm；?
三、智能化升级的实施路径?
1. 短期（1-2 年）：基础智能化改造?
- 引入实时监控系统，实现温度、压力、真空度的实时监测与报警；?
- 建立基础数据库，收集工艺与质量数据，为 AI 模型训练做准备；?
2. 中期（3-5 年）：AI 与自动化融合?
- 部署 AI 参数自适应系统，实现关键参数的自动优化；?
- 引入自动叠合与检测设备，减少人工干预；?
3. 长期（5-10 年）：智慧工厂建设?
- 实现层压工艺与前端设计（CAD）、后端加工（钻孔、电镀）的数据打通，形成全流程闭环；?
- 应用数字孪生技术，在虚拟环境中模拟层压过程，提前发现工艺问题；?
四、注意事项?
- 数据安全：智能化系统涉及大量工艺数据，需建立数据加密与访问控制体系，避免核心技术泄露；?
- 人员培训：培养 “懂工艺 + 懂数据 + 懂 AI” 的复合型人才，避免设备升级后人员能力不匹配；?
- 成本平衡：智能化升级需投入（单条线约 500-1000 万元），需根据产能与利润合理规划，避免盲目投资；?
多层PCB 层压工艺的智能化升级是行业发展的必然，通过实时监控、AI 优化、自动化设备，可实现 “高精度、高良率、高效率” 的生产目标，同时环保化与高频化趋势将推动工艺向更绿色、更先进的方向发展，企业需提前布局，才能在竞争中占据优势。?
