5G CPE 高频 PCB 的全流程质量管控

一、5G CPE 高频 PCB 质量管控的三大核心环节

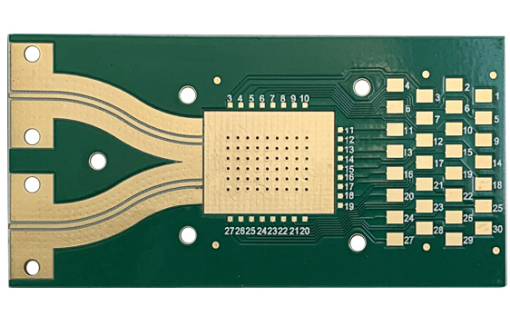

1. 射频性能管控：保障信号传输质量

• 设计阶段：通过阻抗仿真软件（如 Ansoft HFSS）优化射频回路布局，确保 50Ω 阻抗偏差≤±3%；选用罗杰斯 RO4350B 基材（Dk=3.48，Df=0.0037），在 3.5GHz 频段的信号衰减≤1.2dB/inch；
• 生产阶段：采用芯碁 LDI 曝光机控制线路精度（线宽偏差≤0.01mm），维嘉 6 轴钻孔机确保过孔位置精度（偏差≤0.02mm），避免线路 / 过孔偏差导致阻抗突变；
• 测试阶段：每片 PCB 通过特性阻抗分析仪（LC-TDR20）测试阻抗，网络分析仪（Agilent N9928A）测试插入损耗与回波损耗，确保射频性能 100% 达标，不达标产品直接剔除。

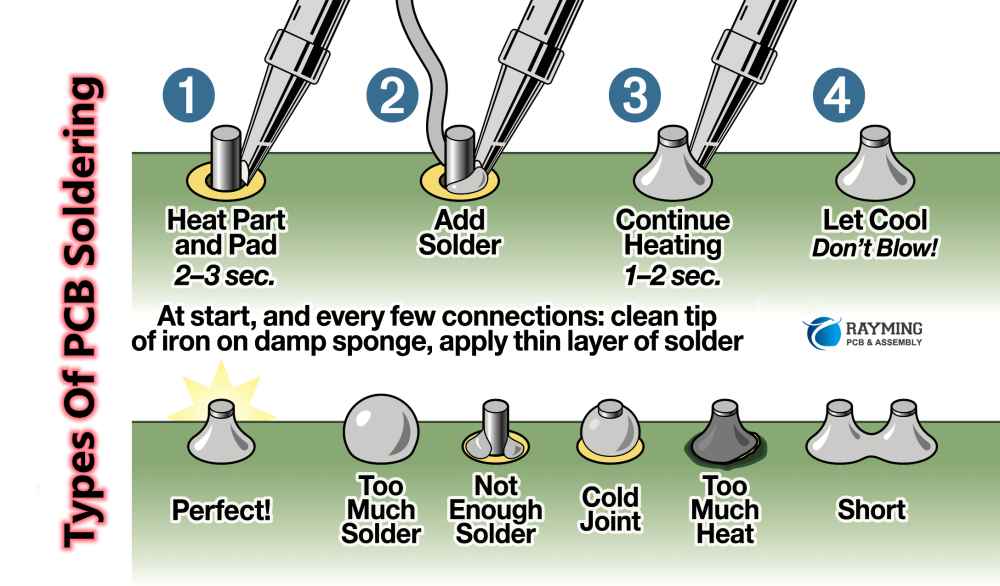

2. 焊接可靠性管控：杜绝断网风险

• 来料检验（IQC）：对 PCB 焊盘进行 100% 外观检测，确保无氧化（氧化面积≤5%）、无毛刺（毛刺高度≤0.02mm）；对锡膏（无铅高温锡膏，熔点 217℃）进行湿度管控（存储温度 5℃-10℃），避免锡膏氧化；
• 制程检验（IPQC）：通过 EAGLE 3D AOI 检测机检查元件贴装精度（偏移≤0.1mm），JT-SE350 波峰焊炉实时监控温度曲线（预热温度 150℃±5℃，峰值温度 240℃±3℃），避免冷焊、虚焊；
• 焊后检测（OQC）：对射频芯片、滤波器等关键元件采用日联 X-RAY 检测，焊点空洞率≤5%；随机抽取 10% 产品进行 “温度冲击测试（-40℃~85℃，100 次循环）”，验证焊点无开裂。

3. 环境适应性管控：适配家庭 / 企业场景

• 耐温测试：通过 MU 可程式恒温试验机开展 “45℃恒温测试（1000 小时）”，测试后 PCB 介损变化≤0.0005，阻抗偏差≤±1%，确保长期高温下性能稳定；
• 防潮测试：进行 “60℃/90% RH 湿热测试（500 小时）”，测试后 PCB 绝缘电阻≥1000MΩ，无线路腐蚀、阻焊层脱落现象；
• 抗干扰测试：模拟家庭电器（冰箱、微波炉）的电磁干扰，通过 EMC 测试（辐射发射≤54dBμV/m），验证 PCB 抗干扰能力，避免干扰导致信号中断。

二、捷配的 5G CPE 高频 PCB 质控实践

1. 射频性能专项保障

2. 焊接质量全流程追溯

3. 环境适应性全面验证

• 恒温测试（-40℃~85℃）、湿热测试（85℃/85% RH）；
• EMC 辐射发射测试、抗干扰测试；
• 机械振动测试（10-2000Hz，3g）；

  所有测试均符合 GB/T 2423《电工电子产品环境试验》标准，确保 PCB 适配家庭 / 企业的多样使用场景。
