汽车电子 PCBA 虚焊防控指南：AEC-Q104 合规与返工率降 88% 实践

一、引言

二、核心技术解析：汽车 PCBA 虚焊根源

1. IMC 层结构缺陷：IMC 层（金属间化合物层，是焊点可靠性的核心结构）厚度不足或过厚均会导致虚焊。根据 AEC-Q104 Clause 5.3 标准，汽车 PCBA 焊点 IMC 层厚度需控制在 0.5~2.0μm，厚度＜0.5μm 时焊点结合力弱，＞2.0μm 时易出现脆性断裂。捷配实验室数据显示，60% 的汽车 PCBA 虚焊源于 IMC 层厚度＜0.5μm。
2. 焊料选型不当：普通 SnPb 焊料（熔点 183℃）在汽车 - 40~125℃宽温环境下，热疲劳寿命短（＜3000 次循环），而无铅焊料如 SnAgCu（SAC305，熔点 217℃）虽符合 RoHS，但在低温环境下易出现晶须生长，导致焊点接触电阻增大（＞100mΩ）。
3. 回流焊温度曲线偏差：回流焊峰值温度偏低（＜245℃）会导致焊料未完全熔融，润湿角＞30°（AEC-Q104 要求≤25°）；峰值温度过高（＞260℃）则会导致 IMC 层过度生长，厚度超 2.0μm。某车企数据显示，温度曲线偏差导致的虚焊占比达 35%。

三、实操方案：捷配汽车 PCBA 虚焊防控步骤

3.1 焊料选型：匹配汽车宽温需求

• 操作要点：优先选用 SnBiAg 焊料（熔点 138℃，型号：千住 M705）或 SnAgCuBi 焊料（熔点 205℃，型号：阿尔法 OM-340），前者适用于低温敏感元件（如 MLCC），后者适用于高温工作场景（如引擎舱模块）。
• 数据标准：焊料需提供 AEC-Q104 认证报告，热疲劳循环（-40℃~125℃）寿命≥5000 次，焊点接触电阻≤20mΩ（测试方法参考 IPC-TM-650 2.6.3.7）。
• 工具 / 材料：捷配焊料批次检测系统，每批次抽样检测焊料成分（ICP-MS 分析法）、熔点（差示扫描量热法），确保参数合规。

3.2 回流焊温度曲线优化

• 操作要点：采用 “三段式温度曲线”：预热段（80~120℃，升温速率 1.5℃/s）、恒温段（150~180℃，保温 60s，激活助焊剂）、回流段（峰值温度 245℃±5℃，保温 10~15s），冷却速率控制在 2~3℃/s。
• 数据标准：焊料润湿角≤25°，IMC 层厚度 0.8~1.5μm，焊点空洞率≤5%（参考 IPC-A-610G Class 3 标准）。
• 工具 / 材料：捷配全自动回流焊炉（温度精度 ±1℃）、KIC 温度曲线测试仪，每班次首件 PCBA 进行温度曲线验证，数据实时上传至质量系统。

3.3 IMC 层检测与管控

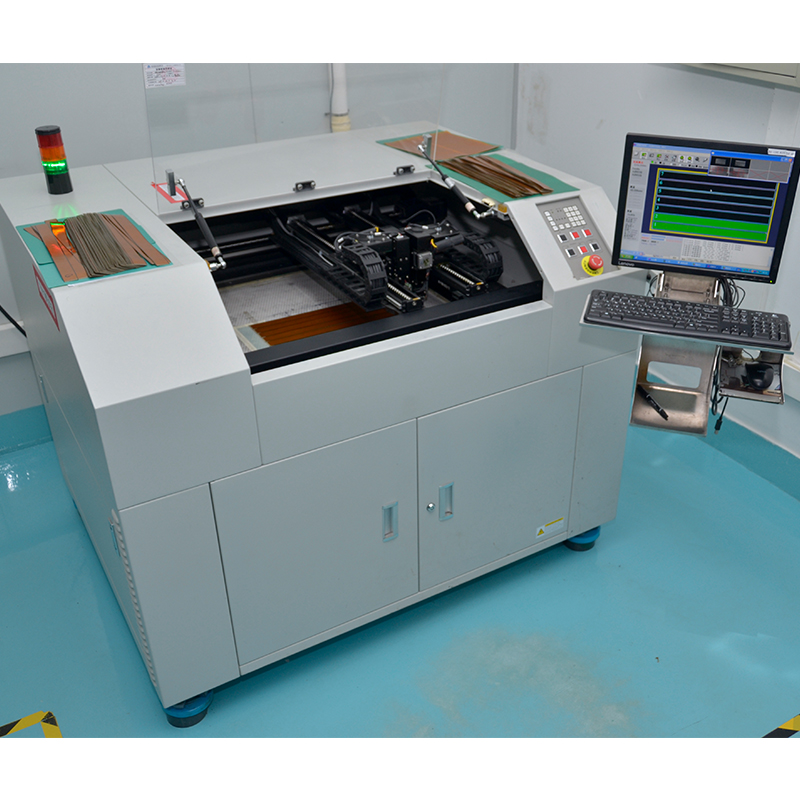

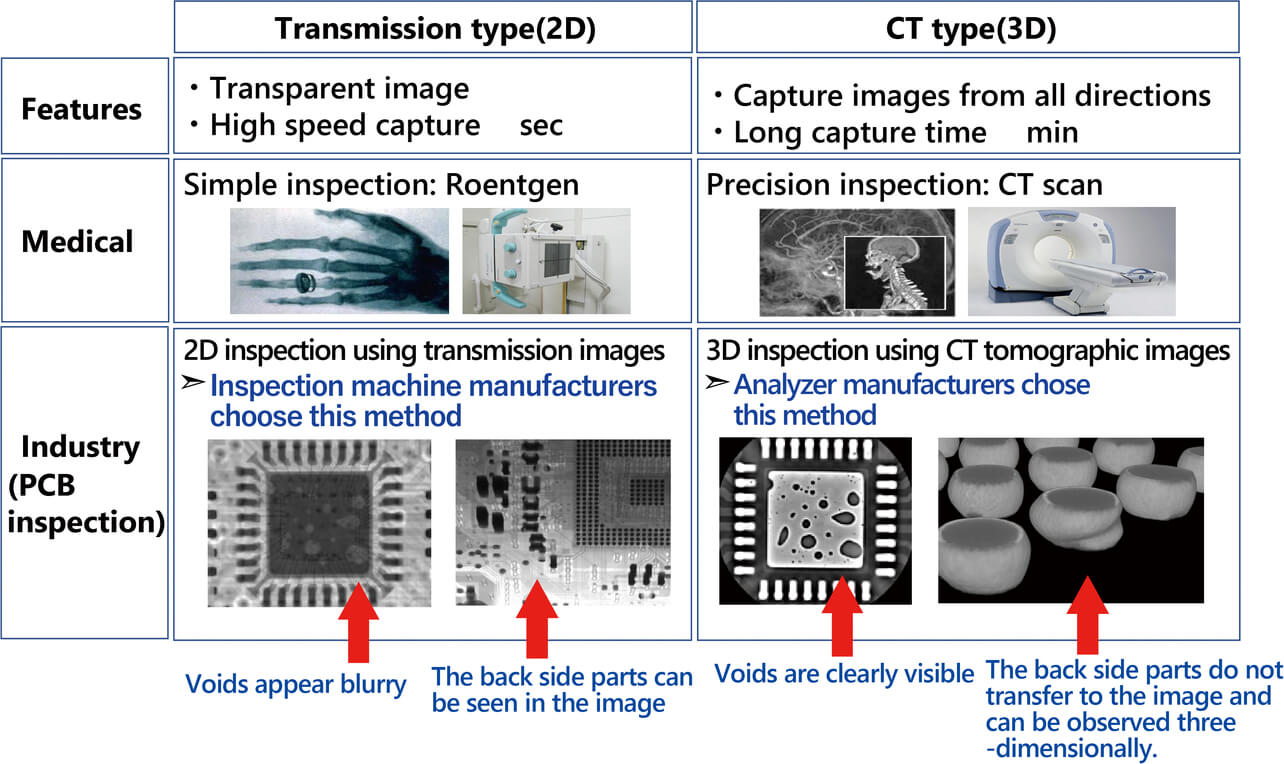

• 操作要点：PCBA 焊接完成后，抽样进行 IMC 层检测：① 采用金相显微镜（放大 500 倍）观察 IMC 层厚度；② 采用拉力测试机（精度 ±0.1N）测试焊点剥离力（要求≥5N）；③ 采用 X-Ray 检测（分辨率 5μm）排查焊点内部空洞。
• 数据标准：IMC 层厚度合格率≥99%，焊点剥离力衰减率（1000 次热循环后）≤15%，空洞率超标的 PCBA 需 100% 返工。
• 工具 / 材料：捷配金相分析系统、X-Ray 检测设备（德国 YXLON），检测报告附带图像与数据，支持客户追溯。

四、案例验证：某车企车载中控 PCBA 虚焊优化

4.1 初始状态

4.2 整改措施

4.3 效果数据

五、总结建议
