PCB 虚焊防控与 IMC 层管控
来源：捷配
时间: 2025/11/04 09:27:28
阅读: 133
1. 引言?

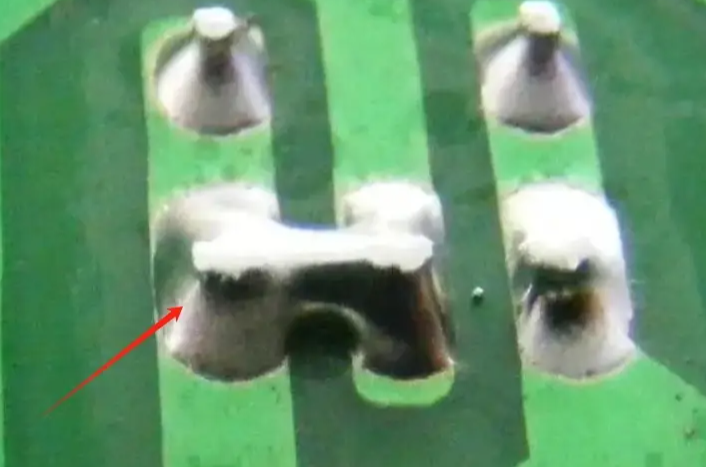

PCB 虚焊是 SMT 量产中最频发的缺陷，据《电子制造工艺白皮书》统计，虚焊导致的产品不良率占焊接总缺陷的 45%，某消费电子厂商曾因主板虚焊，导致整机返修率达 18%，直接损失超 800 万元。虚焊的核心症结在于IMC 层（金属间化合物层，焊点可靠性的核心结构） 管控失效，需符合IPC-J-STD-001（焊接材料与工艺标准）第 6.2 条款（IMC 层厚度需 0.5μm~2.0μm）。捷配深耕 SMT 焊接工艺 10 年，累计优化 300 + 客户的焊接流程，虚焊返工率平均降至 0.8% 以下，本文拆解 IMC 层形成原理、虚焊防控步骤及量产管控方案，助力企业解决虚焊痛点。
?
2. 核心技术解析?
PCB 虚焊的本质是 IMC 层未形成有效结合，其失效根源可归结为三大因素，需结合IPC-A-610G Class 2（电子组件可接受性标准） 分析：?
一是 IMC 层厚度异常，当 IMC 层＜0.5μm 时，铜基材与焊料结合力不足，焊点易脱落；＞2.0μm 时，IMC 层脆化，抗振动能力下降 —— 捷配实验室测试显示，IMC 层 0.3μm 的焊点，在 1000 次温度循环（-40℃~125℃）后失效概率达 60%；二是回流焊温度曲线偏差，SnAg3.0Cu0.5 无铅焊料需满足 “峰值温度 245℃±5℃，保温时间 60s±10s”，若峰值温度＜235℃，焊料润湿不充分，IMC 层形成不完全；三是焊盘氧化，焊盘表面氧化层厚度＞0.1μm 时，焊料无法有效浸润，形成 “假焊”?
主流无铅焊料中，SnAg3.0Cu0.5（熔点 217℃，润湿角≤30°）适配多数 PCB 场景，搭配阿尔法 OM-350 助焊剂（活性等级 ROL0，符合 IPC-J-STD-004），可有效促进 IMC 层均匀形成，捷配 SMT 产线默认采用该组合，IMC 层合格率达 99.5%。?
3. 实操方案?
3.1 虚焊防控四步法（操作要点 + 数据标准 + 工具 / 材料）?
- 焊盘预处理：焊接前用等离子清洗机（捷配 JPE-Plasma-300）处理 PCB 焊盘，去除氧化层（氧化层厚度≤0.05μm），清洗功率 500W，时间 60s，按IPC-TM-650 2.6.1.2 测试氧化层厚度；?
- 焊料与助焊剂选型：选用 SnAg3.0Cu0.5 焊料（颗粒度 25μm~45μm，符合 IPC-J-STD-006），助焊剂选阿尔法 OM-350（固含量 8%±1%），捷配原料实验室可提供焊料润湿角测试（润湿角≤30° 为合格）；?
- 回流焊曲线设置：采用 “三段式曲线”—— 预热段（80℃~150℃，升温速率 1.5℃/s）、恒温段（150℃~180℃，时间 90s）、回流段（217℃~245℃，峰值温度 245℃±5℃，保温 60s±10s），用捷配回流焊炉（JPE-Reflow-800）实时监控温度，偏差≤±2℃；?
- IMC 层检测：焊接后用金相显微镜（捷配 JPE-Micro-500）抽检焊点，IMC 层厚度需 0.5μm~2.0μm，每批次抽检 30 片，合格率≥99%。?
3.2 量产管控措施（操作要点 + 数据标准 + 工具 / 材料）?
- 首件验证：每批次生产前做首件焊接，测试 IMC 层厚度（0.5μm~2.0μm）、焊点空洞率（≤5%，符合 IPC-A-610G Class 2），首件不合格不得量产；?
- 过程监控：每 2 小时抽检 10 片 PCB，用 X-Ray 检测设备（捷配 JPE-XR-800）检查焊点内部空洞，用拉力测试仪（JPE-Pull-200）测试焊点拉力（≥5N，按 IPC-TM-650 2.4.27 标准）；?
- 异常处理：若发现 IMC 层＜0.5μm，立即调整回流焊峰值温度（+5℃~+10℃）；若空洞率＞5%，更换助焊剂批次，捷配 SMT 工艺团队可在 30 分钟内提供整改方案。?
PCB 虚焊防控的核心是构建 “焊盘预处理 - 焊料选型 - 温度管控 - IMC 检测” 的闭环，关键在于将 IMC 层厚度控制在 0.5μm~2.0μm。捷配可提供 “PCB 焊接全流程服务”：从焊盘设计 DFM 预审（规避焊盘氧化风险），到 SMT 焊接工艺优化，再到 IMC 层专业检测，确保量产稳定性。
