PCB X-Ray检测 BGA 焊点缺陷实战指南
来源:捷配
时间: 2025/11/11 09:04:42
阅读: 37
1. 引言?
随着电子设备向高密度封装升级,BGA(球栅阵列)封装因引脚密度高、散热性优被广泛应用,但 BGA 焊点隐藏于芯片底部,传统外观检测无法识别空洞、虚焊等缺陷 —— 行业数据显示,未通过 X-Ray 检测的 BGA 焊点不良率达 12%,某消费电子厂商曾因 BGA 焊点空洞漏检,导致产品返修率超 15%,损失超 800 万元。PCB X-Ray 检测需符合IPC-A-610G Class 3 标准,焊点空洞率需≤5%(BGA 封装)。捷配拥有 12 条 X-Ray 检测生产线,累计检测 BGA 焊点超 5000 万点,本文拆解 X-Ray 检测核心原理、参数优化及缺陷判定标准,助力企业实现 BGA 焊点质量闭环管控。?

2. 核心技术解析?
PCB X-Ray 检测 BGA 焊点的核心原理是 “X 射线穿透成像”,通过调整管电压、放大倍数等参数,实现焊点内部结构可视化,需遵循IPC-TM-650 2.6.13(X-Ray 检测标准) :?
一是管电压选择,BGA 焊点检测需根据 PCB 厚度匹配电压 ——1.6mm 厚 PCB 选用 90kV~110kV,3.2mm 厚 PCB 选用 110kV~130kV,电压过低会导致焊点成像模糊(空洞漏检率超 30%),电压过高会损伤 PCB 基材(捷配测试显示,150kV 电压下 FR-4 基材老化速度加快 2 倍);二是放大倍数,BGA 焊点检测需≥50 倍放大,确保识别≥0.1mm 的微小空洞,符合GB/T 4677 第 7.3 条款;三是成像对比度,通过调整灰度值(8-bit~16-bit),使焊点与基材灰度差≥30,空洞区域(低密度)呈黑色,焊锡区域(高密度)呈白色,对比度不足会导致虚焊与正常焊点混淆。?

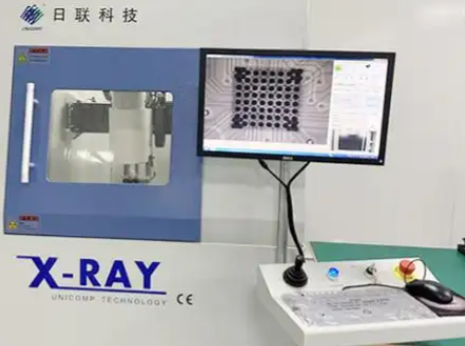

主流 X-Ray 检测设备中,欧姆龙 MX-5000(管电压 50kV~150kV,放大倍数 50X~200X)适配消费电子 BGA 检测;捷配 JPE-XR-900(定制化双视角检测,管电压 60kV~140kV,检测速度 3 片 / 分钟)针对汽车电子高可靠性需求,可实现 BGA 焊点 360° 无死角检测。?
3. 实操方案?
3.1 X-Ray 检测三步法(操作要点 + 数据标准 + 工具 / 材料)?
- 参数校准:根据 PCB 厚度与 BGA 球径设置参数 —— 以 1.6mm PCB+0.5mm BGA 球径为例,管电压 100kV、管电流 80μA、放大倍数 80X、曝光时间 0.8s,用捷配参数校准工具(JPE-XR-Cal 3.0)验证,确保成像对比度≥30,参考IPC-TM-650 2.6.13 校准要求;?
- 缺陷检测:采用 “2D 平面成像 + 3D 断层扫描” 组合模式 ——2D 快速筛查大面积空洞(≥0.1mm),3D 断层扫描(层厚 0.01mm)识别微小虚焊(焊锡润湿面积<80%),用捷配缺陷识别系统(JPE-XR-Detect 4.0)自动标注缺陷位置,检测精度≤±0.02mm;?
- 缺陷判定:按IPC-A-610G Class 3 标准判定 ——① 空洞率:单个焊点空洞面积≤5%,累计空洞面积≤10%;② 虚焊:焊锡润湿面积≥90%,无焊锡脱离焊盘;③ 桥连:无相邻焊点短路,用缺陷分析软件(JPE-XR-Analysis 2.0)计算空洞率与润湿面积,自动生成检测报告。?
3.2 量产管控措施(操作要点 + 数据标准 + 工具 / 材料)?
- 首件检测:每批次生产前,对首件 PCB 进行全焊点检测(BGA 焊点≥1000 点),缺陷检出率需 100%,无漏检 / 误判,检测报告经质量工程师签字确认;?
- 抽样检测:量产阶段实行 “ABC 抽样方案”——A 类(关键产品,如医疗设备 PCB)100% 全检,B 类(消费电子 PCB)每 200 片抽检 30 片,C 类(普通 PCB)每 500 片抽检 20 片,抽检合格率需≥99.8%;?
- 设备维护:每日开机前用标准校准板(捷配 JPE-XR-Cal-Plate)校准设备,管电压 / 电流偏差≤±2%,放大倍数偏差≤±1%;每周清洁 X-Ray 探测器,避免灰尘影响成像精度,设备维护记录保存≥1 年。?
?
PCB X-Ray 检测 BGA 焊点的核心是 “参数匹配 + 模式组合 + 标准判定”,需以 IPC-A-610G 与 IPC-TM-650 为基准,避免因参数不当导致的漏检 / 误判。捷配可提供 “检测 - 分析 - 整改” 一体化服务:其 X-Ray 检测实验室通过 CNAS 认证,可出具权威检测报告;自动缺陷识别系统能提升检测效率 3 倍,降低人工成本。
