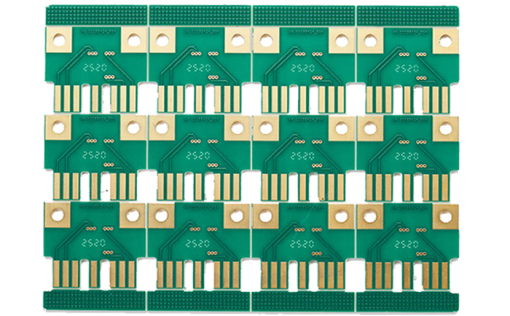

解密PCB混压基板工艺如何突破电子设备可靠性极限

在无人机执行高原勘测任务时，电路板因剧烈温差导致焊点开裂；装甲车控制系统在连续颠簸中，关键元器件突然失效...这些军工装备的痛点，折射出现代电子设备对电路基板的严苛要求。

一、材料界的难题
碳氢陶瓷与FR4的结合就像让"钢铁侠"与"蜘蛛侠"协同作战——前者具有优异的导热性和高频特性（介电常数3.2@10GHz），后者则拥有出色的机械强度（弯曲强度≥400MPa）和成本优势。但两者间存在三大致命差异：

热膨胀系数（CTE）差异：陶瓷6ppm/℃ vs FR4 14ppm/℃

弹性模量差距：130GPa vs 20GPa

界面结合力不足：传统工艺结合强度＜15MPa

二、"缓冲"方案
研发团队从古建筑抗震结构获得灵感，创新设计出三级应力缓冲体系：

微观界面层：50μm玻纤布+纳米改性环氧树脂形成"分子弹簧"，实测界面结合强度提升至28MPa

介观过渡区：采用梯度CTE材料实现6→14ppm/℃的渐进变化，热循环测试（-55~125℃）变形量降低62%

宏观结构设计：仿生蜂窝状布线结构，机械冲击能量吸收率提升40%

三、极端环境下的性能突破
在模拟海拔5500米的综合测试中（低压、低温、机械振动复合环境）：

• 导通电阻变化率：0.8%（行业标准≤5%）

• 信号完整性：10GHz时插入损耗＜0.15dB/cm

• 机械稳定性：3万次1500G冲击后无分层

某型电子对抗设备应用案例显示，在85℃/85%RH湿热环境下持续工作2000小时后，混压基板的绝缘电阻仍保持10^12Ω级别，成功通过MIL-STD-810H的28项严苛测试。

这项技术突破不仅意味着军工装备可靠性的跃升，更为5G基站、新能源汽车等民用领域带来新的可能性。当材料的"跨界组合"突破物理极限，电子设备的可靠性革命正在打开新的维度。
