PCB背钻工艺对高速差分信号skew的影响机理与优化

在高速PCB设计中，背钻（Backdrilling）工艺作为提升信号完整性的关键技术，其加工精度直接影响着差分对的时延一致性。本文针对当前5G通信和高速服务器领域对差分信号skew（时滞差）的严苛要求，深入探讨背钻深度误差对信号传输时延的作用机制，并提出相应的工艺优化方案。

一、背钻工艺与skew的产生机制

1. 背钻技术的工程原理

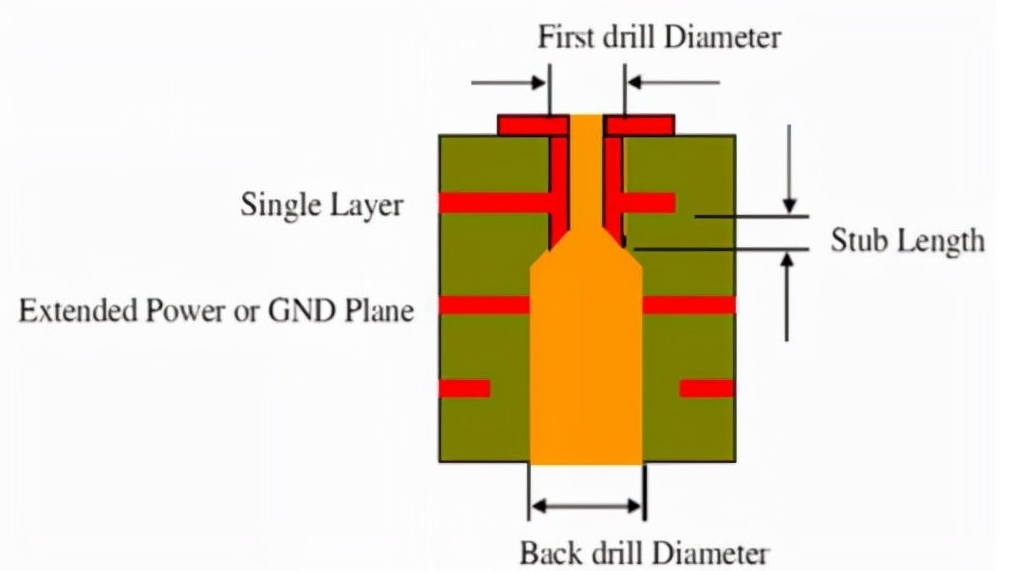

背钻工艺通过二次钻孔去除通孔中未使用的铜柱段，其核心作用在于：

- 消除多余铜柱引起的信号反射（Stub效应）

- 降低高频信号传输损耗（趋肤效应优化）

- 改善介质层阻抗连续性

2. 差分对skew的构成要素

在10Gbps及以上速率的差分信号传输中，skew主要由以下因素叠加形成：

- 走线长度偏差（±5%以内）

- 介质材料Dk值波动（FR4约±0.2）

- 过孔结构不对称性（背钻深度误差±0.05mm）

- 表面处理差异（沉金/OSP约1μm偏差）

二、背钻深度误差的时延影响模型

1. 误差传递路径分析

背钻深度偏差Δh通过两条路径影响skew：

- 阻抗突变路径：残留铜柱长度L=Δh×tan(θ)，θ为钻头锥角

- 传播时延路径：τ=√(ε_r)×L/c，c为光速

2. 量化影响实验数据

通过HFSS仿真与实测对比发现：

当背钻深度误差达到±50μm时：

- 28Gbps NRZ信号眼高下降12%

- 差分对内时延差增加0.15ps/mm

- 阻抗不连续点反射系数上升至0.08

三、背钻工艺的优化控制方案

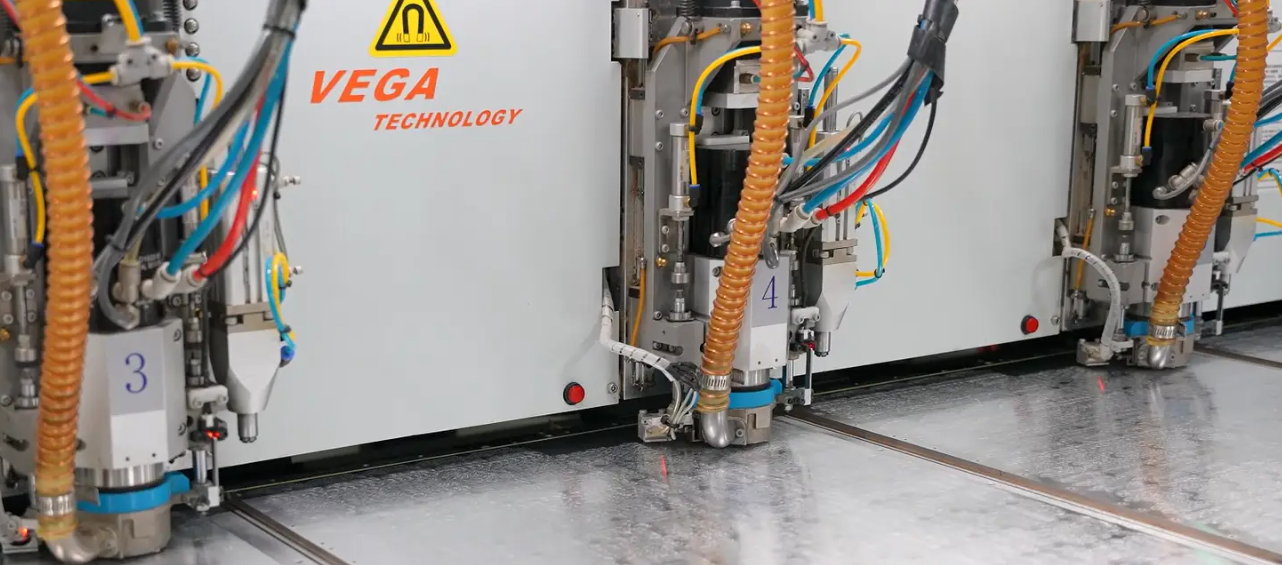

1. 加工参数精细调控

- 采用激光钻孔替代机械钻孔，精度提升至±15μm

- 开发动态Z轴补偿算法，实时修正叠层厚度偏差

- 实施在线AOI检测，建立深度误差-阻抗数据库

2. 设计补偿策略

- 引入背钻安全余量因子K=1.2×(Δh_max+3σ)

- 优化差分对绕线规则，预留0.1mm/ps时延补偿量

- 采用非对称背钻设计补偿封装基板偏移

四、工程验证与效果评估

在某800G光模块PCB项目中实施优化方案后：

- 背钻深度CPK值从0.85提升至1.33

- 差分对skew从3.5ps降至1.2ps

- 28Gbps通道误码率降低2个数量级

背钻深度控制作为高速PCB的核心工艺节点，需要建立从设计仿真、工艺控制到测试补偿的全流程管控体系。本文提出的深度误差补偿模型在实际工程应用中展现出显著效果，为下一代112G PAM4系统的PCB设计提供了可靠的技术支撑。随着材料技术和加工设备的持续进步，背钻工艺对信号完整性的影响将得到更精准的预测和控制。
