PCB设计中大电流路径的铜厚叠加设计指南

在电子产品开发过程中，PCB上的大电流路径设计直接影响着系统运行的稳定性和可靠性。特别是电源模块、电机驱动等场景下，合理规划铜箔厚度是每个工程师必须掌握的关键技能。本文将介绍三种实用的大电流路径铜厚叠加设计方法，帮助设计者规避常见风险。

一、基础计算与经验法则

对于普通1oz（35μm）铜箔的PCB，经验表明每毫米线宽可承载约1A电流。当电流超过15A时，建议采用铜厚叠加设计。例如：

- 20A电流建议使用2oz基铜+铺铜工艺

- 30A以上推荐采用4oz铜箔与外层镀铜结合

实际设计中需注意：

1. 并联走线需保持间距≥3倍线宽

2. 过孔数量按每安培电流配置2-3个标准过孔

3. 避免90°转角，优先采用45°或圆弧走线

二、多层板叠层优化方案

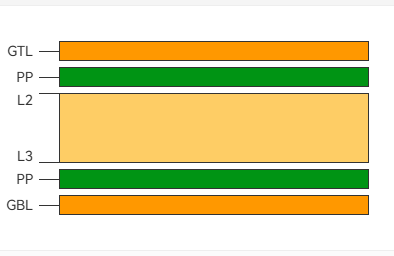

四层板典型配置示例：

| 层序 | 铜厚   | 用途               |

|------|--------|--------------------|

| Top  | 2oz    | 大电流路径层       |

| L2   | 1oz    | 信号层            |

| L3   | 1oz    | 电源平面           |

| Bot  | 2oz    | 散热与电流分布层   |

关键设计要点：

? 顶层底层对称加厚提升散热效率

? 内层电源平面通过过孔阵列连接

? 相邻信号层与大电流层正交走线

三、实测验证与工艺控制

完成设计后必须进行验证：

1. 红外热成像测试：满负荷运行下温升≤30℃

2. 压降测量：每10cm走线压降＜50mV

3. 加工检查：确保蚀刻补偿后的实际线宽达标

常见问题处理：

? 铜箔起泡：控制压合温度在180±5℃

? 镀铜不均：采用脉冲电镀工艺

? 散热不良：添加2mm间距的散热过孔阵列

通过合理运用铜厚叠加技术，可有效提升PCB载流能力。某工业电源案例显示，采用2oz基铜+0.5mm镀铜的方案，成功将30A路径的温升从42℃降至28℃，同时成本仅增加15%。建议设计时结合仿真工具，在成本和性能间找到最佳平衡点。
