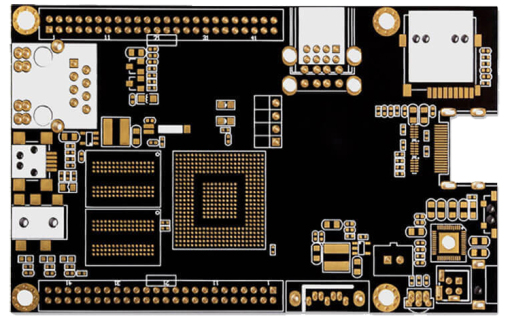

阻焊层开窗的尺寸补偿与设计实例

在PCB设计中，阻焊层开窗的尺寸补偿是确保焊接可靠性和制造精度的重要环节。本文将探讨阻焊曝光显影过程中的尺寸偏差，并提出焊盘周围阻焊开窗的扩展量计算方法，同时结合0201封装的开窗设计实例进行说明。

 一、阻焊曝光显影过程的尺寸偏差

在PCB制造过程中，阻焊层的曝光和显影工艺会导致尺寸偏差。通常情况下，尺寸偏差范围为±0.05mm。这种偏差可能会影响焊盘的可焊性和阻焊层的覆盖效果，因此需要在设计阶段进行尺寸补偿。

 二、阻焊开窗的扩展量计算方法

为了补偿阻焊层的尺寸偏差，焊盘周围的阻焊开窗需要进行适当的扩展。通常建议的扩展量为单边3mils（0.076mm），总扩展量为6mils（0.152mm）。扩展量的计算公式如下：

阻焊开窗尺寸=焊盘尺寸+2×扩展量

例如，如果焊盘尺寸为1.0mm，阻焊开窗尺寸应为：

1.0+2×0.076=1.152mm

 三、0201封装的阻焊开窗设计实例

 （一）焊盘设计要求

0201封装的焊盘设计需要满足以下要求：

- 焊盘尺寸一般为0.25mm × 0.30mm。

- 阻焊开窗应避免改变焊盘尺寸，以减少立碑和锡珠的风险。

 （二）阻焊开窗设计

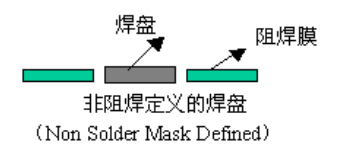

对于0201封装，推荐采用非阻焊定义（NSMD）设计，以确保焊盘的可焊性。阻焊开窗的扩展量应为单边3mils，总扩展量为6mils。具体设计如下：

- 焊盘尺寸：0.25mm × 0.30mm。

- 阻焊开窗尺寸：0.35mm × 0.40mm（考虑扩展量后）。

 （三）注意事项

1. 阻焊桥设计：相邻焊盘之间应保留最小阻焊桥宽度为2mils，以防止短路。

2. 过孔处理：过孔的阻焊开窗应比孔径大5mils，以确保过孔的可焊性。

阻焊层开窗的尺寸补偿是PCB设计中的关键环节。通过合理设置扩展量，并结合具体封装的焊盘设计要求，可以有效提高PCB的制造精度和焊接可靠性。在实际应用中，设计师应根据制造工艺的公差范围，灵活调整阻焊开窗尺寸，以确保最终产品的质量。
