微型化封装：01005与CSP的极限挑战

在电子制造领域，微型化封装技术正不断突破极限，推动电子产品向更小、更轻、更高效的方向发展。本文将深入探讨01005与CSP（Chip Scale Package）封装的尺寸进化、制造挑战以及设计准则，帮助工程师在设计过程中做出明智的决策。

 一、尺寸进化史

 1.1 01005的微型化之路

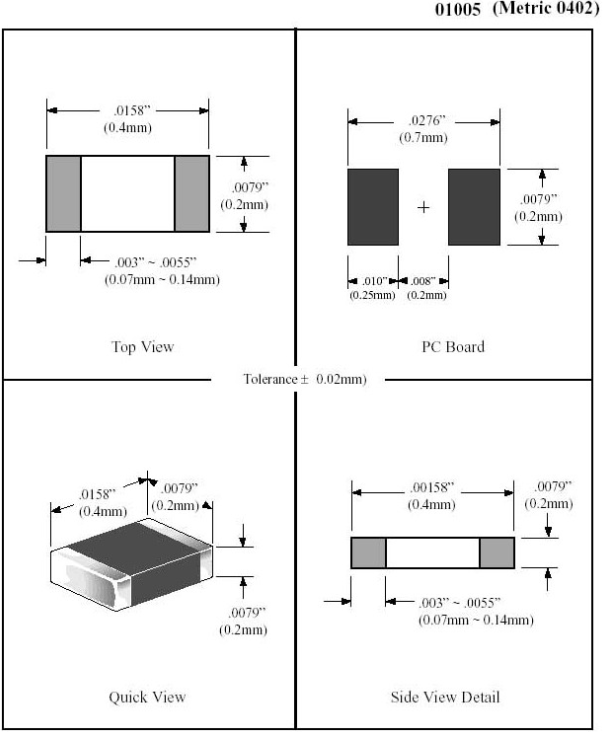

从0402（1.0×0.5mm）到0201（0.6×0.3mm），再到如今的01005（0.4×0.2mm），元件尺寸的持续微型化已成为行业趋势。这种微型化不仅满足了智能穿戴设备、AR眼镜等超薄设备的需求，还为更高密度的电路设计提供了可能。

 1.2 CSP的尺寸优势

CSP（芯片级封装）的尺寸接近芯片本身，通常仅为芯片尺寸的120%。这种封装方式在保持高性能的同时，实现了极高的集成度，特别适合对空间要求苛刻的便携式设备。

 二、制造边界条件

 2.1 01005的贴片精度要求

01005元件的贴装对设备精度提出了极高要求，贴片机的精度需达到±25μm。这种高精度贴装需要配备高分辨率视觉对位系统和真空吸嘴，以防止元件飞片。

 2.2 CSP的焊球设计

CSP封装要求焊球直径为0.25mm，间距为0.35mm。这种高密度的焊球设计对贴片和焊接工艺提出了挑战，需要精密的设备和工艺支持。

 三、设计生存法则

 3.1 防止立碑设计

在01005元件的PCB设计中，焊盘内距应外扩0.05mm，以有效防止元件在贴装过程中出现“立碑”现象。

 3.2 禁止在封装底部走线

为了确保信号完整性和散热性能，CSP封装底部应避免走线，且走线间距应不小于0.1mm。

 3.3 优化分板工艺

在分板过程中，优先选择激光切割替代传统的V-CUT工艺。激光切割能够提供更高的精度和更小的切割痕迹，特别适合微型化元件的生产。

 四、应用与前景

 4.1 消费电子领域的应用

01005和CSP封装技术广泛应用于智能手机、平板电脑、智能手表等消费电子产品中，帮助实现更小的体积和更高的性能。

 4.2 工业与医疗领域的潜力

在工业控制和医疗设备中，微型化封装技术能够满足对高可靠性和小型化的需求，为更复杂的功能集成提供支持。

综上所述，01005和CSP封装技术在微型化领域的应用前景广阔。通过深入理解其尺寸进化、制造挑战和设计准则，工程师可以更好地利用这些技术，推动电子产品向更小、更轻、更高效的方向发展。
