高频材料工艺：PTFE基板表面处理技术及其应用

PTFE（聚四氟乙烯）因其优异的化学惰性、热稳定性和低表面能，广泛应用于电子、化工等领域。然而，其低表面能限制了与其他材料的粘接性能。为了克服这一问题，激光活化处理和等离子体表面处理等技术被广泛应用于PTFE基板的表面改性，以提升其与化金层的结合力。

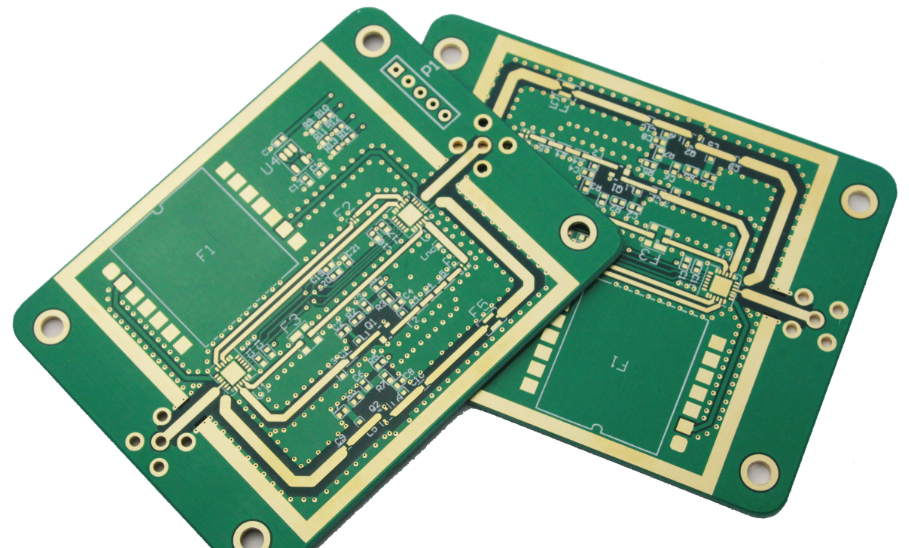

 PTFE基板的特性及应用

PTFE是一种非极性直链型结晶性聚合物，尽管分子结构中每个碳原子都连接两个极性很强的氟原子，但由于其结构的对称性很高，其极性相互抵消，呈现非极性。这种特性使得PTFE具有优异的化学稳定性和低表面能，但同时也导致其与其他材料的粘接性能较差。

 激光活化处理

激光活化处理是一种通过瞬时高温作用改变PTFE表面物理和化学性质的技术。激光束可以精确地在PTFE表面形成微孔结构，增加粘接面积，从而提高表面能。此外，激光处理还可以引入极性基团，进一步增强表面的润湿性和粘接性能。

 等离子体表面处理

等离子体表面处理是通过高能粒子轰击PTFE表面，改变其表面化学组成和物理结构，从而提升表面能和粘接性能。具体原理如下：

1. 物理作用：带电粒子高速撞击PTFE表面，去除表面污物及低分子化合物，形成凹凸表面，增加黏附性。

2. 化学作用：等离子体处理在PTFE表面生成活性基团（如羟基、羧基等），从而提高表面能。

 化金结合力的提升

等离子体表面处理显著提升了PTFE基板与化金层的结合力，具体表现为：

1. 结合力增强：处理后，化金层与PTFE基板的附着力显著提高，能够承受更大的剪切力。

2. 耐久性改善：化金层在长期使用中的稳定性和耐腐蚀性得到提升。

 附着力测试数据对比

实验表明，经过激光活化和等离子体处理后，PTFE基板的附着力显著提高。以下是处理前后的附着力测试数据对比：

- 处理前：附着力约为1.0N/cm。

- 处理后：附着力提升至1.8N/cm，远高于1.5N/cm的要求。

 实际应用与优势

1. PCB制造中的应用：在PCB制造中，等离子体表面活化技术可用于提升PTFE基材与金属化层的结合力，确保电路的可靠性和稳定性。

2. 技术优势：

   - 环保性：无需使用化学试剂，处理过程无污染。

   - 高效性：处理时间短，通常在几分钟内即可完成。

   - 适用性广：适用于多种材料，包括热敏感材料。

激光活化处理和等离子体表面处理技术为PTFE基板的表面改性提供了有效解决方案。通过提升表面能和粗糙度，显著增强了PTFE基板与化金层的结合力，满足了高频材料工艺中的高精度和高可靠性要求。
