汽车电子PCB叠层结构是什么样的？

汽车电子PCB需满足高温、振动、电磁干扰等严苛环境要求。本文从层数选择、材料匹配、结构规划三方面，系统解析叠层设计关键方法。

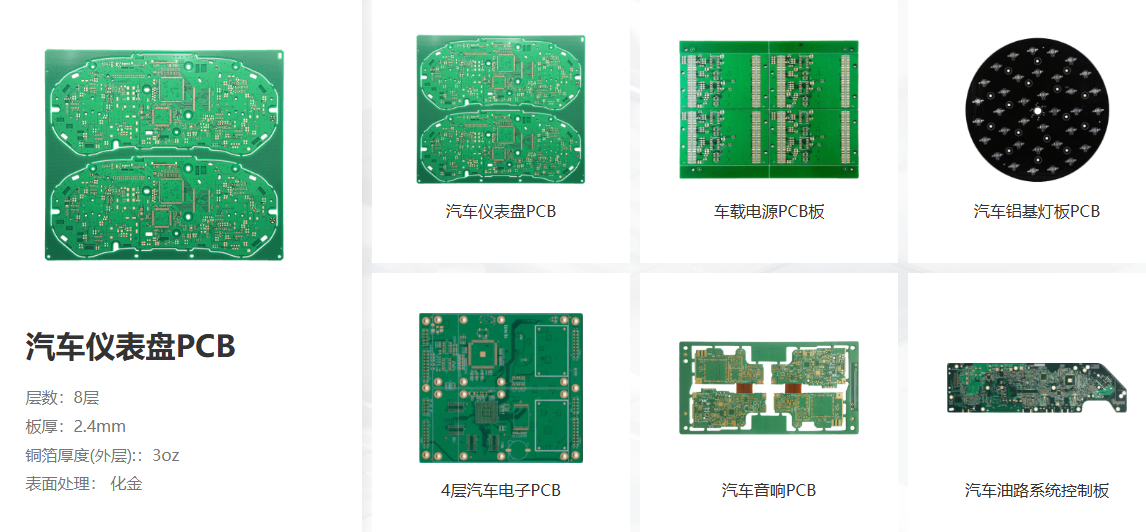

一、层数选择与功能划分

1. 基础功能模块层数
   ? 简单控制电路（如车灯控制）采用4层结构：信号层-地层-电源层-信号层。

   ? 复杂系统（如ADAS、BMS）需6层以上，例如：信号层-地层-电源层-信号层-地层-信号层。

2. 高频信号处理
   ? 毫米波雷达等高频电路需8层结构，信号层与地平面交替排列，抑制电磁辐射。

3. 电源与地平面分配
   ? 大电流模块（如电机驱动）单独设置2oz厚铜电源层，相邻地层减少电压波动。

二、材料选型与参数控制

1. 基板材料选择
   ? 常规电路用FR-4（Tg≥170°C），高频信号层选Rogers 4350B（介电常数3.66）。

   ? 散热需求高的区域（如LED灯板）用铝基板，导热系数≥2.0W/m·K。

2. 铜箔与厚度
   ? 表层用1oz压延铜（粗糙度≤1.5μm），内层信号层用0.5oz薄铜降低趋肤效应。

   ? 大电流路径铜厚≥2oz，线宽按公式计算：

   线宽(mm) = (电流(A) × 0.048) / (温升(℃) × 铜厚(oz))


3. 环境适应性要求
   ? 耐高温材料（耐受-40°C~150°C），阻燃等级达UL94V-0。

   ? 湿度敏感区域选吸水性≤0.02%的板材，防止漏电。

三、叠层结构规划

1. 典型6层车用叠层方案

   TOP-Signal1-GND-PWR-Signal2-BOTTOM


   ? 信号层与地平面相邻，电源层分割为独立区域。

2. 8层高复杂度方案

   TOP-GND-Signal1-PWR-GND-Signal2-PWR-BOTTOM


   ? 四层信号与四层参考平面，适合多传感器融合系统。

3. 盲埋孔应用
   ? BGA区域用激光盲孔（孔径≤0.1mm），减少通孔对布线空间的占用。

四、EMC与热管理设计

1. 电磁屏蔽策略
   ? 敏感信号层（如CAN总线）两侧设置地平面，抑制共模干扰。

   ? 电源层与地层间距≤3mil，利用层间电容滤波。

2. 散热优化方案
   ? 大功率器件下方设计散热焊盘，增加过孔密度（≥5个/cm2）。

   ? 空白区域铺铜，散热面积提升30%。

3. 阻抗控制标准
   ? 单端信号50Ω±10%，差分信号100Ω±8%。

   ? 使用Polar SI9000软件计算，每层预留10%工艺公差。

五、制造与测试要点

1. 工艺参数
   ? 压合温度170-180°C，压力300-400psi，固化时间≥90分钟。

   ? 盲孔深度公差±0.02mm，避免层间错位。

2. 可靠性测试
   ? 振动测试：5-2000Hz随机振动，持续2小时无分层。

   ? 热冲击：-40°C~125°C循环1000次，检查线路完整性。
