掌握高密度刚性电路板组装：小型化技术

在快速发展的电子世界中，对更小、更强大的设备的需求从未如此之大。高密度互连 PCB 组装 （HDI PCB 组装） 是这场革命的核心，能够在不牺牲性能的情况下创建小型化电子设备。如果您想掌握高密度刚性板组装并学习小型化技术，那么您来对地方了。本指南将引导您了解 HDI PCB 设计规则、细间距元件放置、微孔技术等的要点，为工程师和设计师提供实用的见解。

什么是高密度互连 PCB 组件？

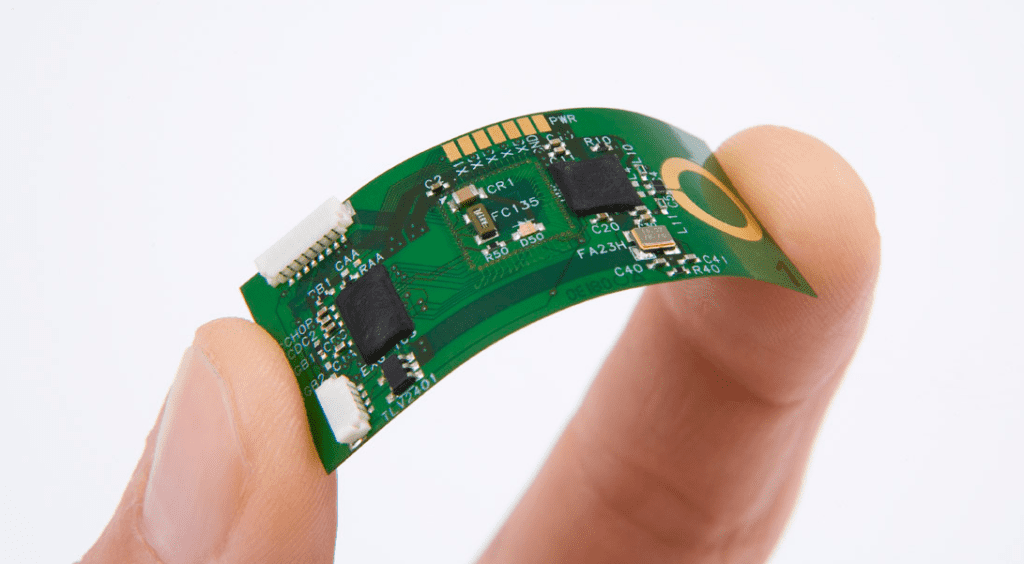

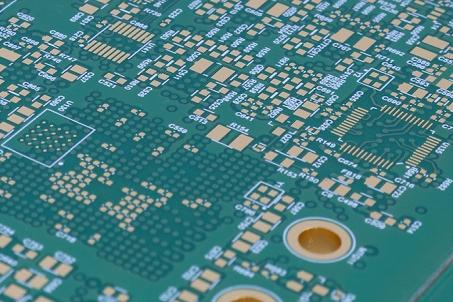

高密度互连 PCB 组装，通常称为 HDI PCB 组装，是一种专门的制造工艺，允许在更小的空间内实现更多的连接。与传统的印刷电路板不同，HDI 板使用微孔、盲孔和埋孔等先进技术将更多元件封装到一个紧凑的区域中。这使它们成为智能手机、可穿戴设备、医疗设备和汽车系统等小型化电子设备的理想选择。

HDI PCB 组装的主要目标是实现小型化，同时确保信号完整性和热管理。通过利用更细的线路、更小的通孔和更紧密的间距，这些电路板可以支持具有高速信号的复杂设计，在高级应用中通常超过 5 GHz。对于工程师来说，了解 HDI 技术对于满足空间非常宝贵的现代电子产品的需求至关重要。

高密度刚性板组装的关键技术

创建高密度刚性板需要精确度和对高级装配技术的深刻理解。下面，我们将探讨实现小型化并确保 HDI PCB 性能的核心方法。

1. 细间距元件贴装

细间距元件放置是高密度互连 PCB 组装的基石。该技术涉及放置引脚间距非常小（通常小于 0.5 mm）的元件，以最大限度地利用可用的电路板空间。它通常用于球栅阵列 （BGA）、芯片级封装 （CSP） 和其他紧凑型元件。

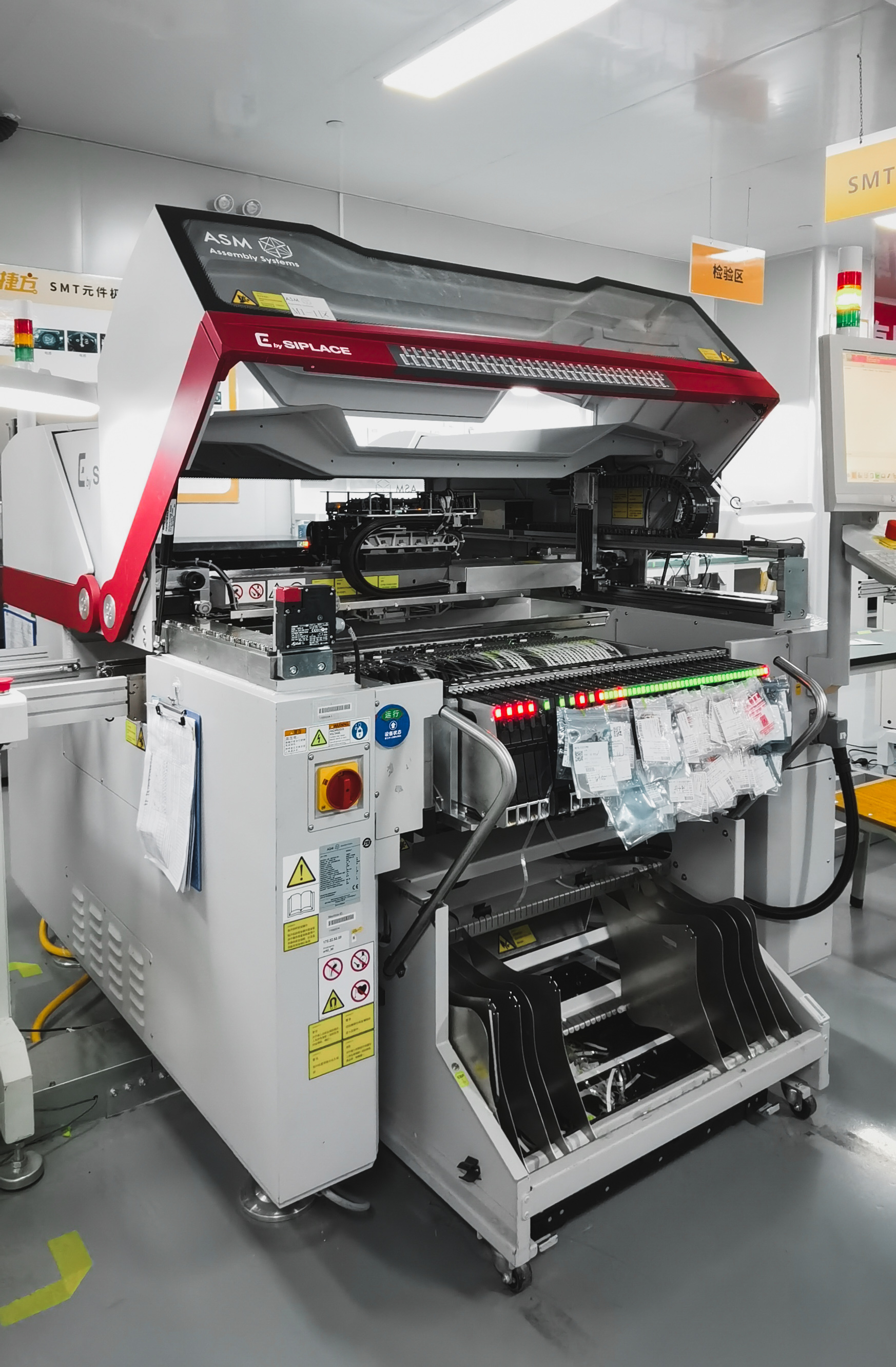

为了实现成功的细间距贴装，自动化贴片机是必不可少的。这些机器可以定位精度低至 0.01 mm 的元件，即使占地面积最小，也能确保对中。此外，设计人员必须遵循严格的 HDI PCB 设计规则，例如保持最小焊盘到焊盘间隙为 0.1 mm，以防止桥接或墓碑等焊接缺陷。

实用贴士：在装配过程中使用高分辨率光学检测系统来验证细间距元件的放置。这降低了错位的风险并确保可靠的连接。

2. 利用 Microvia 技术

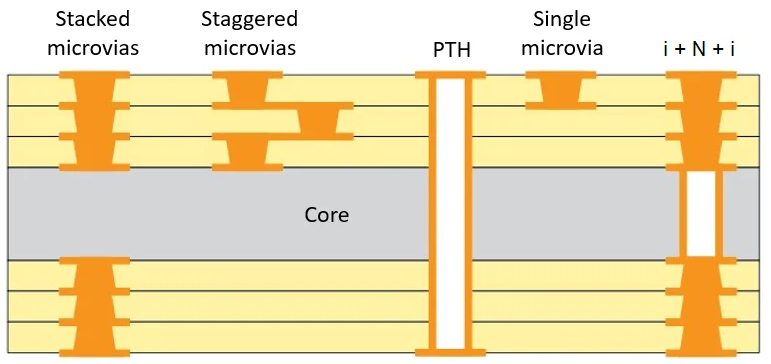

微孔技术是 HDI PCB 组装的游戏规则改变者。微孔是直径通常小于 0.15 mm 的小孔，用于连接 PCB 的不同层。与传统的通孔不同，微孔占用的空间更小，布线密度更高，非常适合小型化电子设备。

HDI 设计中使用的微孔主要有两种类型：盲孔，将外层连接到内层，以及埋孔，连接内层而不到达表面。激光钻孔通常用于精确创建这些微孔，可实现高达 1：1 的纵横比。该技术不仅节省空间，而且通过减少寄生电容和电感来提高信号完整性。

实用贴士：使用微孔进行设计时，请确保叠层配置支持 0.25 mm 的最小通孔焊盘直径，以保持可制造性。与您的 PCB 制造商合作，确认您的特定设计的钻孔功能。

3. 遵守 HDI PCB 设计规则

设计 HDI PCB 需要严格遵守特定的设计规则，以确保功能性和可制造性。这些 HDI PCB 设计规则涵盖走线宽度、间距、过孔尺寸和层堆叠配置等方面。例如，HDI 板中的走线宽度通常减小到 0.075 毫米或更小，走线之间的间距可以紧密到 0.05 毫米，以适应高密度布线。

信号完整性是另一个关键考虑因素。高速信号通常以 1 GHz 以上的频率工作，需要受控阻抗，单端线路通常约为 50 欧姆，差分对通常约为 100 欧姆。设计人员必须使用仿真工具来预测和缓解密集布局中的串扰和信号反射等问题。

实用贴士：在您的设计中加入接地层和适当的屏蔽，以最大限度地减少高密度布局中的电磁干扰 （EMI）。这对于组件间隔很近的小型化电子设备尤其重要。

HDI PCB 组装的小型化策略

小型化是高密度互连 PCB 组装的最终目标。这不仅仅是让设备变得更小;它是关于在减少占地面积的情况下保持甚至增强性能。以下是一些在设计中实现小型化的行之有效的策略。

1. 优化层堆叠以实现紧凑设计

HDI PCB 的层堆叠在小型化中起着至关重要的作用。通过使用多层（在高级设计中通常为 8 层或更多层），工程师可以在更小的区域内对复杂电路进行布线。典型的 HDI 堆叠可能包括微孔和埋孔的组合，以连接层而不会浪费表面空间。

例如，用于可穿戴设备的 10 层 HDI 板可能使用 2+N+2 配置，其中“N”代表核心层，“2”表示两侧的构建层。这种方法允许更密集的布线，同时将电路板厚度保持在 1.6 mm 以下，这是紧凑型电子设备的常见要求。

实用贴士：与您的 PCB 制造商密切合作，以平衡层数与成本和可制造性。过度指定的层会增加生产成本，而不会显著提高性能。

2. 使用先进材料实现更高密度

材料选择对于高密度刚性板组装至关重要。由于传统的 FR-4 材料在热性能和介电性能方面的限制，它们可能不足以用于 HDI 设计。相反，通常使用聚酰亚胺或高 Tg 层压板等高性能材料来支持更细的走线和更好的散热。

这些材料可以在 150°C 以上的温度下保持稳定性，并支持低至 3.5 的介电常数，这对于小型化电子设备中的高速信号传输至关重要。此外，更薄的基板（通常每层低于 0.2 毫米）有助于减少电路板的整体厚度。

3. 集成嵌入式组件

在 PCB 基板中嵌入元件是一种小型化的创新策略。通过在板层内放置电阻器和电容器等无源元件，设计人员可以为有源元件或额外布线释放宝贵的表面空间。该技术对于尺寸限制极端的医疗植入物或 IoT 设备等应用特别有用。

嵌入式元件还通过减少走线长度和最大限度地减少寄生效应来提高信号完整性。但是，这种方法需要精确的制造能力和全面的测试以确保可靠性。

实用贴士：从嵌入简单的 passive 开始，然后再转向更复杂的组件。确保您的设计软件支持嵌入式组件建模，以实现准确的仿真。

高密度互连 PCB 组装的挑战

虽然 HDI PCB 组装为小型化提供了令人难以置信的好处，但它也带来了一些挑战。了解这些障碍可以帮助您更有效地设计和组装电路板。

1. 紧凑型设计中的热管理

随着小型化电子设备中的组件封装得更紧密，散热成为一个重要的问题。高密度设计会产生大量热量，尤其是在 5G 模块或汽车控制单元等功率密集型应用中。如果没有适当的热管理，这些热量会降低性能或导致组件故障。

解决方案包括使用热通孔将热量传递到外层，并在 PCB 设计中加入散热器或金属芯。例如，直径为 0.3 mm 的热通孔可以有效地将热量从关键元件中带走，将工作温度保持在 85°C 以下。

2. 制造复杂性和成本

HDI PCB 组装本质上比传统的 PCB 制造更复杂。使用微孔、细间距元件和多层会增加生产时间和成本。例如，微孔的激光钻孔需要专门的设备和专业知识，这可能会增加费用。

为了降低成本，请专注于可制造性设计 （DFM） 原则。优化您的布局，以最大限度地减少微孔和构建层的数量，同时仍满足性能要求。与经验丰富的 PCB 制造商合作也有助于简化流程。

掌握高密度刚性板组装是释放小型化电子设备潜力的关键。通过利用细间距元件贴装、微孔技术和严格遵守 HDI PCB 设计规则等技术，工程师可以为各种应用创建紧凑、高性能的设计。
