揭开PCB的秘密:深入研究显微切片分析

来源: 时间: 2025/08/05 14:20:00 阅读: 435

如果您希望确保印刷电路板 (PCB) 的质量或解决内部问题,PCB 显微切片分析是一个强大的工具。此过程也称为 PCB 横截面分析,通过检查电路板的内部结构来帮助揭示隐藏的缺陷并验证制造质量。



什么是 PCB 显微切片分析?

PCB显微切片分析是一种用于评估印刷电路板内部结构的详细检查方法。通过切割 PCB 的一小部分并在显微镜下进行检查,工程师可以评估层、电镀、过孔和焊点的质量。该技术对于识别表面不可见的缺陷至关重要,例如分层、电镀空隙或未对准的层。显微切片通常用于质量控制和故障分析,可以清楚地了解 PCB 的内部完整性。

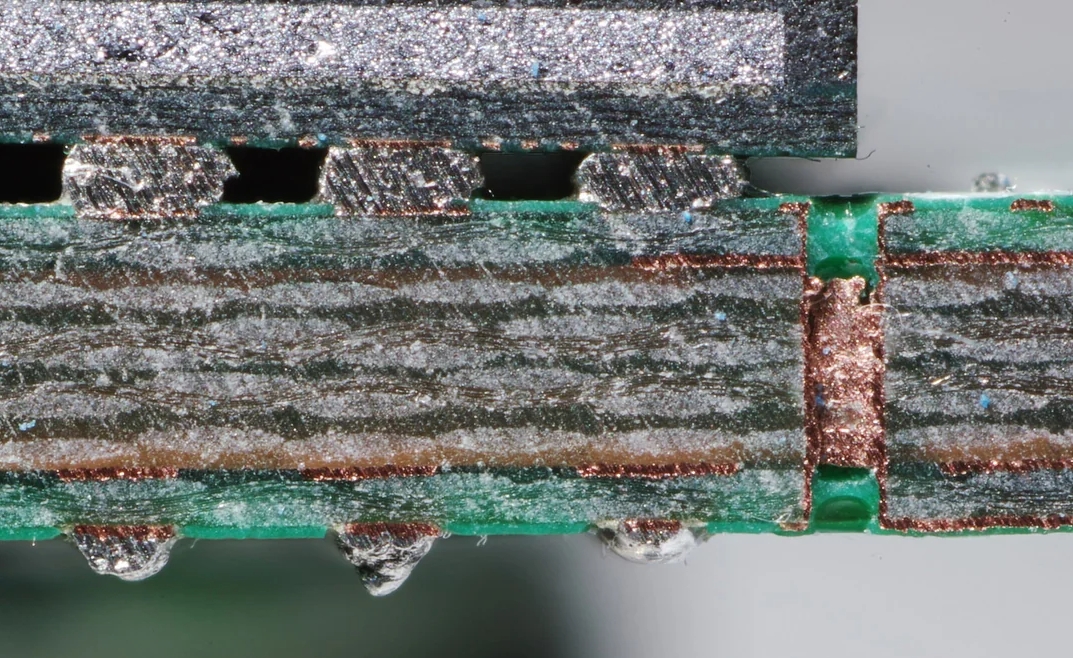

显微镜下的 PCB 横截面显示内层和过孔。



为什么 PCB 显微切片分析很重要?

电子设备的可靠性在很大程度上取决于其 PCB 的质量。即使是很小的内部缺陷也可能导致性能问题,例如信号丢失或整个电路板故障。显微切片分析有助于几个关键领域:

  • 质量保证:确保 PCB 符合设计规范和行业标准,如 IPC-6012。

  • 故障分析:通过揭示裂纹或电镀不良等隐藏问题来识别电路板故障的根本原因。

  • 工艺改进:提供有关制造过程的反馈,帮助改进技术并减少缺陷。

对于航空航天或医疗设备等高风险应用,无法避免故障,此分析通常是强制性步骤。通过及早发现问题,制造商可以避免代价高昂的召回或现场故障。



了解 PCB 显微切片分析成本

PCB 显微切片分析的成本可能会因多种因素而有很大差异,包括电路板的复杂性、使用的设备以及所需的专业知识水平。平均而言,每个样品的基本显微切片分析的成本在 100 美元到 500 美元之间。对于更高级的测试,例如需要高分辨率成像或详细报告的测试,每块板的成本可能会攀升至 1,000 美元或更多。

以下是影响PCB显微切片分析成本的主要因素:

  • 样品制备:切割、安装和抛光 PCB 样品需要专门的工具和熟练的技术人员,从而增加了总体成本。

  • 设备:高端显微镜和成像系统,例如扫描电子显微镜 (SEM),由于其精度和功能,可能会增加价格。

  • 分析深度:简单的目视检查比包括铜厚度或通孔完整性测量的详细报告便宜。

  • 卷:由于规模经济,测试多块电路板通常会降低每个样本的成本。

对于小型项目或初创公司来说,这些成本可能看起来很高。然而,从长远来看,投资显微切片分析可以防止有缺陷的电路板进入市场,从而节省资金。如果预算是一个问题,请考虑优先考虑关键板或批次进行测试,而不是分析每个单元。





PCB横截面分析程序:一步一步

PCB 横截面分析程序是一个细致的过程,需要精确度和对细节的关注。以下是准备和分析 PCB 显微切片所涉及的步骤的详细分类:

第 1 步:样品选择

从批次PCB中选择一个具有代表性的样品。这可能是怀疑有缺陷的电路板或为质量控制而随机选择的电路板。样品应反映整体生产质量,以确保结果准确。

第 2 步:切割样品

使用精密切割工具(例如金刚石锯)从 PCB 上切下一小部分。切口必须干净,以免损坏内部结构。通常,该截面取自感兴趣的区域,例如过孔或焊点。

第 3 步:安装样品

切割部分嵌入树脂或环氧树脂材料中,以便在进一步加工过程中将其固定到位。此安装步骤可保护脆弱的内层并确保抛光过程中的稳定性。

第 4 步:研磨和抛光

将安装的样品研磨以暴露内部结构,然后抛光至光滑的表面。此步骤对于在显微镜下获得清晰的视野至关重要。过于激进的研磨可能会引入伪影或损坏,因此使用更细的磨料逐渐进行。

第 5 步:显微镜检查

将抛光后的样品放在高倍显微镜下进行详细检查。工程师会寻找镀铜不均匀(标准板的理想厚度应约为 25-35 微米)、过孔空隙或层间分层等问题。通常进行测量以确保符合设计规范。

第 6 步:文档和报告

调查结果用高分辨率图像和详细注释记录下来。综合报告可能包括测量结果,例如介电层的厚度(在多层板中通常为 100-200 微米),以及解决发现的任何缺陷的建议。





PCB内部缺陷分析:技术和方法

PCB 中的内部缺陷可能会影响性能,导致信号完整性损失(阻抗不匹配可能偏离高速设计中的标准 50 欧姆)或彻底故障等问题。通过显微切片进行 PCB 内部缺陷分析采用多种技术来识别和表征这些问题。以下是最常用的方法:

显微镜下的目视检查

最直接的方法是在光学显微镜下检查横截面。这可以揭示可见的缺陷,例如基板上的裂纹、不完整的过孔填充或层间分离(分层)。对于标准多层板,层对齐应在 ±50 微米的公差范围内,以避免信号问题。

扫描电子显微镜 (SEM)

为了获得更高的分辨率,SEM 用于分析更精细的细节,例如纳米尺度的微裂纹或电镀缺陷。该技术对于识别特征小于 100 微米的高密度互连 (HDI) 板中的问题特别有用。

能量色散 X 射线光谱 (EDS)

EDS 通常与 SEM 配对,以分析特定区域的材料成分。例如,它可以检测焊点中的污染或确认镀铜的均匀性。这对于确保没有异物干扰导电性至关重要。

关键参数的测量

在分析过程中,工程师测量铜厚度、介电间距和过孔直径等关键尺寸。例如,标准 PCB 中的典型过孔直径可能为 0.3-0.8 毫米,任何偏差都可能表明存在钻孔或电镀问题。这些测量有助于确认电路板是否符合设计规范。

通过这些方法识别的常见内部缺陷包括:

  • 电镀空隙:过孔镀铜中的空白空间,可能会破坏电气连接。

  • 分层:层分离,通常是由附着力差或热应力引起的,导致机械弱点。

  • 裂缝:基板或铜迹线断裂,可能会中断信号路径。

  • 失调:层未正确对齐,可能导致高速设计中的短路或信号串扰。

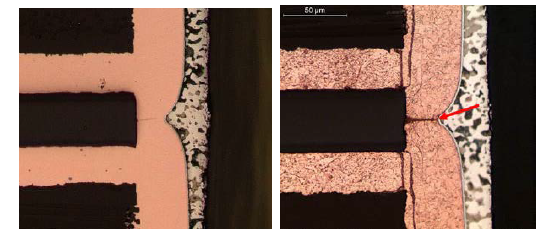

PCB 横截面图像突出显示内部缺陷,例如通孔中的空隙。



将显微切片纳入工作流程的好处

将 PCB 显微切片分析添加到您的制造或设计过程中具有多种优势。首先,它确保您的电路板符合严格的质量标准,从而降低现场故障的风险。对于信号完整性至关重要的高速应用,通过层厚测量确认阻抗值(受控阻抗线通常约为 50 欧姆)可以发挥重要作用。

其次,它为流程优化提供了有价值的反馈。如果发现电镀不均匀等反复出现的缺陷,可以对制造工艺进行调整,例如调整电镀电流密度或镀液化学成分。随着时间的推移,这会带来更高的产量和更低的生产成本。

最后,微切片可以与客户建立信任。提供详细的分析报告表明了对质量的承诺,这对于汽车或电信等可靠性不容谈判的行业尤其重要。



PCB显微切片分析的挑战和局限性

虽然显微切片是一种强大的工具,但它确实也带来了一些挑战。该过程具有破坏性,这意味着测试的电路板之后无法使用。对于昂贵或原型板来说,这可能是一个重大缺点。此外,分析需要熟练的技术人员和专用设备,而小型公司内部可能无法提供这些设备。

另一个限制是显微切片只能检查电路板的一小部分。如果缺陷位于其他地方,则可能会遗漏它们。为了缓解这种情况,可以分析电路板不同区域的多个部分,尽管这会增加时间和成本。



如何选择可靠的 PCB 显微切片分析服务

如果您缺乏在内部进行显微切片的设备或专业知识,与值得信赖的测试服务机构合作是一个明智的选择。寻找具有 PCB 分析经验和提供详细、准确报告记录的供应商。确保它们遵循 IPC-A-600 等行业标准,以确定印制板的可接受性。

此外,检查该服务是否提供可定制的测试选项。例如,某些项目可能只需要基本的目视检查,而另一些项目则需要高级 SEM 或 EDS 分析。一个好的提供商会根据您的特定需求和预算定制他们的服务。



结论:通过显微切片分析解锁 PCB 质量

PCB 显微切片分析是确保印刷电路板质量和可靠性的宝贵技术。通过了解 PCB 微切面分析成本、掌握 PCB 横截面分析程序以及利用先进的 PCB 内部缺陷分析方法,您可以显着增强您的制造流程。虽然需要时间和资源方面的投资,但及早发现缺陷、改进生产技术和提供高质量电路板的好处远远超过成本。

无论您是处理复杂的多层设计还是高速应用,将显微切片集成到您的工作流程中都可以提供构建更好的 PCB 所需的见解。通过正确的方法和工具,您可以揭开电路板的隐藏秘密,并确保它们在每个应用程序中都能按预期运行。

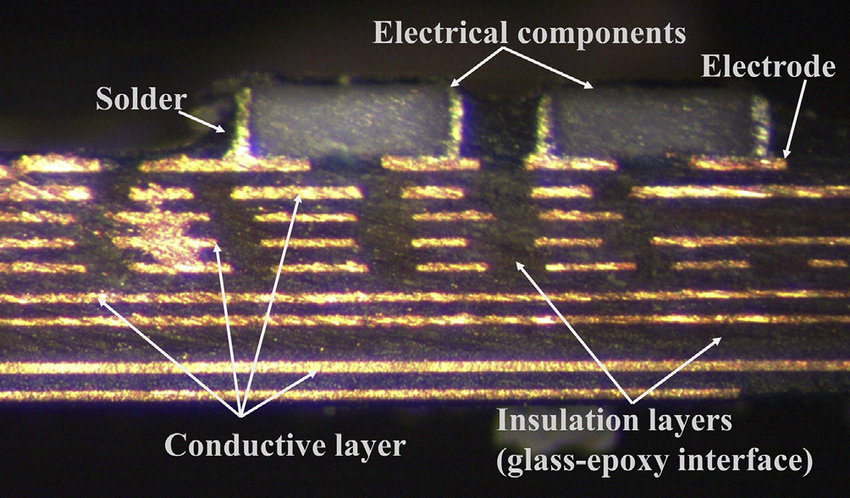

带注释的 PCB 横截面突出显示内部特征和质量标记。
