PCB 走线宽度与其他参数的协同设计：铜厚、间距、层数的配合
来源：捷配
时间: 2025/09/24 10:23:19
阅读: 209
标签：
PCB 走线宽度

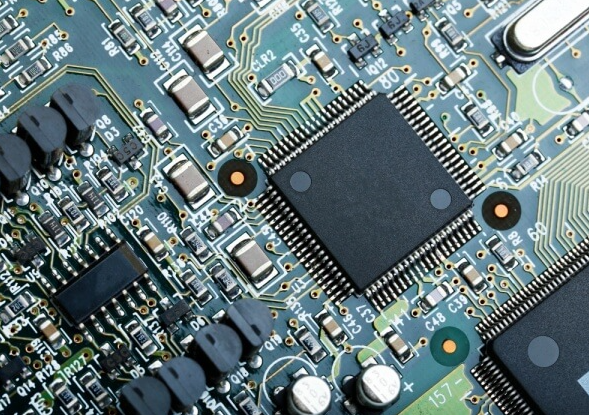

PCB 走线宽度并非孤立参数，需与铜厚、走线间距、PCB 层数、叠层结构协同设计 —— 铜厚决定相同宽度的载流能力，间距影响信号串扰与短路风险，层数决定布线密度与走线分配，任何一项参数的失衡都会导致整体设计失效。例如，仅加宽线宽却忽视铜厚，载流能力提升有限；仅关注线宽却缩小间距，会引发短路风险。今天，我们解析 PCB 走线宽度与其他核心参数的协同关系、设计方法与实际案例，帮你掌握全面的 PCB 布线设计逻辑。?
一、走线宽度与铜厚的协同：载流能力的双重保障?
铜厚与走线宽度共同决定载流能力，两者呈 “互补关系”—— 铜厚增加可减细线宽，线宽加宽可补偿铜厚不足，需根据 PCB 制造商的铜厚能力与设备空间需求，选择最优组合。?
1. 协同设计原则?
- 铜厚优先适配载流：大电流场景（＞5A）优先选择 2-3oz 铜厚，减少线宽占用空间；例如 10A 电流，2oz 铜厚线宽需 2mm，1oz 需 3mm，2oz 可节省 33% 空间；?
- 线宽补偿铜厚不足：若制造商仅能提供 1oz 铜厚，需通过加宽线宽满足载流；例如 5A 电流 1oz 需 1mm 线宽，2oz 需 0.7mm，1oz 时加宽至 1mm 即可；?
- 铜厚与线宽的成本平衡：铜厚每增加 1oz，PCB 成本上升 10%-15%，若空间允许，优先通过加宽线宽（成本增加 5% 以内）替代增加铜厚，降低成本。?
2. 不同铜厚下的线宽参考（25℃环境，允许温升 30℃）?
- 1oz 铜厚（35μm）：?
- 0.5A：0.15mm；1A：0.2mm；2A：0.36mm；5A：1mm；10A：3mm；?
- 2oz 铜厚（70μm）：?
- 0.5A：0.1mm；1A：0.15mm；2A：0.25mm；5A：0.7mm；10A：2mm；?
- 3oz 铜厚（105μm）：?
- 0.5A：0.08mm；1A：0.12mm；2A：0.2mm；5A：0.5mm；10A：1.5mm。?
3. 应用案例?
某工业设备需设计 10A 电源走线，PCB 空间限制线宽≤2mm：?
- 若用 1oz 铜厚，10A 需 3mm 线宽（超空间）；?
- 改用 2oz 铜厚，10A 需 2mm 线宽（符合空间），成本增加 12%，但满足需求；?
- 若空间仅允许 1.5mm 线宽，需改用 3oz 铜厚（10A 需 1.5mm），成本增加 20%，但载流达标。?
二、走线宽度与间距的协同：信号安全与密度平衡?
走线间距与宽度需协同设计，既要避免过窄导致短路，又要防止过宽浪费空间，需遵循 “间距≥线宽” 的基本规则，同时结合信号类型（模拟 / 数字、高频 / 低频）调整。?
1. 协同设计原则?
- 普通信号（低频数字、小信号模拟）：间距≥线宽，且不小于制造商最小间距能力（如 0.1mm）；例如 0.15mm 线宽，间距≥0.15mm；?
- 高频信号（≥50MHz）：间距≥1.5 倍线宽，减少串扰；例如 0.2mm 线宽，间距≥0.3mm；?
- 高压信号（＞24V）：间距≥2 倍线宽，且不小于 0.2mm，避免爬电短路；例如 0.2mm 线宽，间距≥0.4mm；?
- 混合信号（模拟 + 数字）：模拟与数字走线间距≥2 倍线宽，且中间加接地铜箔隔离，避免噪声耦合。?
2. 不同线宽对应的最小间距（符合 IPC-2221 标准）?
- 线宽≤0.1mm：最小间距 0.1mm；?
- 0.1mm＜线宽≤0.2mm：最小间距 0.15mm；?
- 0.2mm＜线宽≤0.5mm：最小间距 0.2mm；?
- 线宽＞0.5mm：最小间距 0.3mm。?
3. 应用案例?
某消费电子 PCB 需布局 0.15mm 线宽的 I2C 信号（低频）与 0.2mm 线宽的 WiFi 信号（高频）：?
- I2C 信号：0.15mm 线宽，间距 0.15mm（符合普通信号规则）；?
- WiFi 信号：0.2mm 线宽，间距 0.3mm（1.5 倍线宽，减少串扰）；?
- 两者间距：0.5mm（2 倍 WiFi 线宽，避免干扰）；?
- 效果：在 6cm×8cm PCB 上实现高密度布局，无串扰与短路问题。?
三、走线宽度与 PCB 层数的协同：布线密度与性能优化?
PCB 层数决定走线的 “空间分配”，层数越多，表层可采用更窄线宽（内层承担部分布线），同时可通过内层参考地平面优化高频信号阻抗，需根据布线数量与信号类型选择层数，协同线宽设计。?
1. 协同设计原则?
- 2 层 PCB（简单电路）：?
- 表层：承担主要布线，线宽≥0.15mm（功率线≥0.5mm）；?
- 底层：辅助布线，线宽与表层一致，避免过窄（≥0.12mm）；?
- 适用场景：元件≤50 个，信号≤30 路，无高频信号（≤50MHz）。?
- 4 层 PCB（中等复杂度）：?
- 表层 / 底层：高频信号（≥50MHz）与小信号，线宽 0.12-0.2mm（阻抗控制）；?
- 内层 1（电源层）：电源线路铜皮化（宽度≥2mm），无需细走线；?
- 内层 2（接地层）：参考地平面，优化高频信号阻抗；?
- 适用场景：元件 50-200 个，信号 30-100 路，含高频信号（50MHz-1GHz）。?
- 6 层及以上 PCB（高密度 / 高频）：?
- 表层 / 底层：射频、高速差分信号，线宽 0.1-0.15mm（精准阻抗）；?
- 内层：电源、低速信号，线宽 0.12-0.3mm；?
- 适用场景：元件＞200 个，信号＞100 路，含超高频信号（＞1GHz）。?
2. 层数与线宽的空间优化案例?
某 5G 手机 PCB 需布局 300 个元件、200 路信号（含 32GHz 射频）：?
- 若用 4 层 PCB：表层需 0.2mm 线宽，PCB 面积需 10cm×12cm；?
- 改用 6 层 PCB：表层射频线宽 0.15mm，内层承担 50% 低速信号（0.12mm 线宽），PCB 面积缩小至 6cm×10cm（节省 33% 空间）；?
- 效果：32GHz 射频阻抗控制在 50Ω±5%，信号传输速率 1.2Gbps，满足需求。?
四、走线宽度与叠层结构的协同：高频阻抗的精准控制?
叠层结构（走线与地平面间距、介电常数）直接影响高频信号阻抗，需与线宽协同设计，通过调整间距与介电常数，匹配目标阻抗，避免仅依赖线宽调整导致的空间浪费。?
1. 协同设计原则?
- 阻抗固定时的宽距协同：目标阻抗固定（如 50Ω），走线与地平面间距增大，需加宽线宽补偿；例如间距从 0.1mm 增至 0.2mm，1oz 铜厚、介电常数 4.5 时，线宽从 0.2mm 增至 0.4mm；?
- 介电常数适配：低介电常数基材（如罗杰斯 RO4350B，εr=3.48）比普通 FR-4（εr=4.5）的线宽需求大，例如 50Ω 阻抗、间距 0.1mm、1oz 铜厚时，RO4350B 需 0.25mm 线宽，FR-4 需 0.2mm；?
- 多层叠层的阻抗优化：内层走线（微带线结构）比表层（带状线结构）的阻抗更稳定，可采用 “内层窄线宽 + 表层宽线宽” 的组合，平衡性能与空间。?
2. 应用案例?
某服务器 PCB 需设计 50Ω 阻抗的 PCIe 5.0 信号（32GHz）：?
- 叠层结构：表层走线，地平面间距 0.1mm，基材 RO4350B（εr=3.48），1oz 铜厚；?
- 线宽计算：需 0.25mm 线宽（FR-4 仅需 0.2mm）；?
- 优化：改用内层带状线结构（间距 0.1mm，εr=3.48），线宽可减至 0.22mm，节省空间 12%，且阻抗稳定性提升（偏差从 ±5% 降至 ±3%）。?
PCB 走线宽度的设计需 “全局协同”，将铜厚、间距、层数、叠层视为整体，而非孤立调整单一参数。只有通过多参数协同优化，才能实现 “载流达标、阻抗精准、空间高效、成本合理” 的设计目标，确保 PCB 性能稳定可靠。
