工业仪表向“小型化、多功能”升级，需在≤50mm×50mm的PCB上集成测量、通信、显示、驱动多模块，空间利用率不足与模块干扰成为核心痛点——行业数据显示，未做集成优化的小型化PCB，空间利用率仅40%，模块间干扰导致的故障率超30%，某物联网企业曾因小型化传感器PCB模块拥挤，导致通信模块与测量模块干扰，数据传输误码率达5%。工业小型化PCB需符合**IEC 61010-1（测量设备安全标准）第6章**对模块间距的要求，高压模块（≥24V）与低压模块（≤5V）间距≥3mm。捷配深耕小型化工业PCB集成设计7年，交付200万+片多模块PCB，空间利用率达80%，本文拆解集成设计核心要点、模块隔离及散热方案，助力工业企业实现小型化与可靠性平衡。

2. 核心技术解析

3. 实操方案

3.1 多模块集成四步法（操作要点 + 数据标准 + 工具 / 材料）

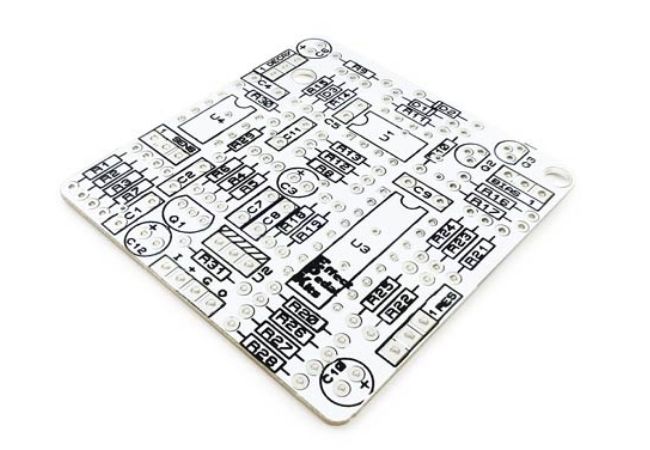

1. 模块分区：按 “信号优先级” 划分区域 —— 核心测量模块（如 ADC）置于 PCB 中心（远离边缘振动），通信模块（485）靠接口侧，驱动模块（继电器）靠电源侧，高压模块（24V）与低压模块（3.3V）间距≥3mm，用捷配 PCB 布局工具（JPE-Layout 8.0）自动生成紧凑布局，空间利用率目标 80%；

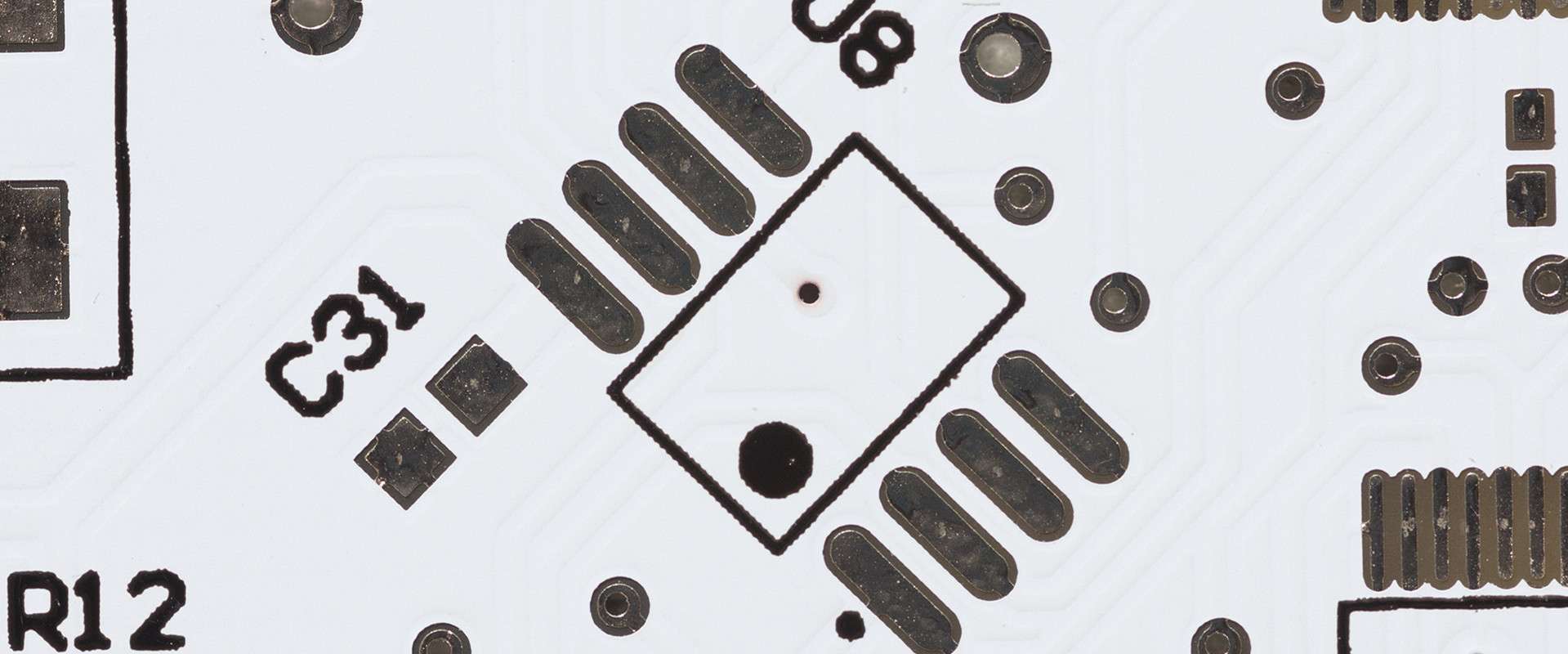

2. 布线优化：线宽按电流确定 —— 测量模块线宽 0.12mm（电流≤100mA），驱动模块线宽 0.3mm（电流≤500mA），电源线宽 0.5mm（电流≤1A），孔径 0.2mm（用于 0402 元件焊接），按IPC-2221 第 6.3 条款，布线曲率半径≥线宽 2 倍，避免信号反射；

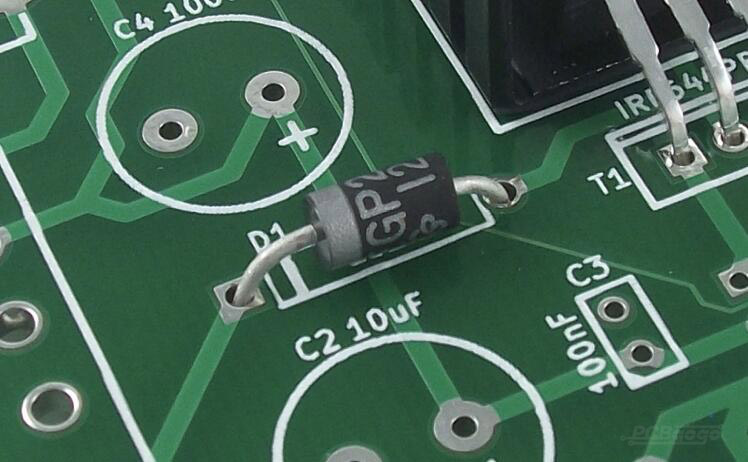

3. 模块隔离：① 接地隔离：测量地、通信地、驱动地分开，单点连接于电源负极，接地阻抗≤0.1Ω；② 滤波隔离：通信模块入口串联 RC 滤波（1kΩ+10nF），驱动模块输出并联续流二极管（1N4148），按IPC-TM-650 2.6.3 标准，模块间串扰需≤-40dB；
4. 散热设计：功率模块（如 1W 驱动芯片）下方铺设 20mm² 铜皮（2oz 铜厚），铜皮与芯片散热 pad 焊接，按IEC 60068-2-14（温度测试） ，模块工作温度需≤70℃（环境温度 25℃），用红外测温仪（JPE-IR-400）测试，温度超 65℃时增加散热过孔（孔径 0.2mm，间距 0.5mm）。

3.2 量产与可靠性管控（操作要点 + 数据标准 + 工具 / 材料）

1. 可制造性验证：每批次首件送捷配 DFM 实验室，检查线宽（≥0.12mm）、孔径（≥0.2mm）、元件间距（≥0.15mm），用 AOI 设备（JPE-AOI-600）检测布线缺陷，确保符合IPC-6012 Class 3 可制造性要求；
2. 模块干扰测试：在捷配 EMC 实验室，测试模块间串扰（≤-40dB）、通信误码率（485 通信误码率≤10??），用网络分析仪（JPE-VNA-1000）、误码仪（JPE-BER-300）检测；
3. 散热验证：按IEC 60068-2-14 ，在捷配高低温箱（JPE-TH-600）中，25℃环境下加载额定功率，用红外测温仪测试功率模块温度，需≤70℃，超温时优化铜皮面积。
