从错误到准确：通过 DFM 软件修复的问题

您是否正在为印刷电路板 （PCB） 设计中的过孔问题而苦苦挣扎？如果您想通过 DFM 挑战、确定使用哪个过孔或了解如何检查 DFM 工具可以提供帮助的过孔，那么您来对地方了。可制造性设计 （DFM） 软件是一种功能强大的解决方案，可在制造前识别并解决与过孔相关的错误，确保 PCB 项目的准确性和可靠性。

什么是过孔，为什么它们会在 PCB 设计中引起问题？

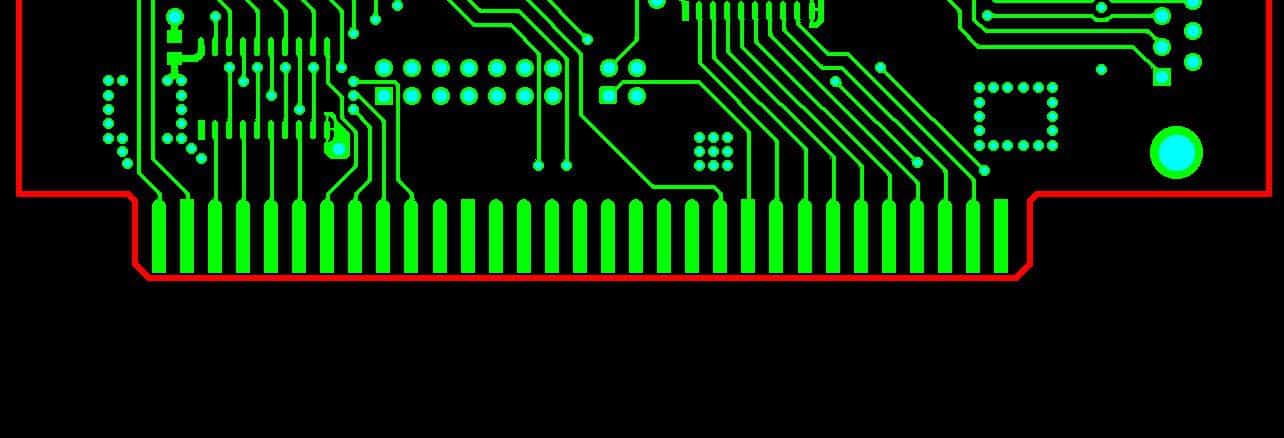

过孔是 PCB 上的小孔，允许电路板不同层之间的电气连接。 它们对于多层设计中的信号和电源路由至关重要，但如果设计不当，它们也可能成为重大问题的根源。 常见的过孔问题包括尺寸不当、放置不正确以及无法满足制造限制，所有这些都可能导致信号完整性问题、制造缺陷，甚至完整的电路板故障。

例如，太小的过孔可能无法提供可靠的连接，而放置的过孔距离其他组件太近可能会导致短路或干扰。 这些错误往往直到制造阶段才被注意到，从而导致代价高昂的返工或延误。 这就是 DFM 软件发挥作用的地方，帮助设计人员在设计过程的早期发现并解决这些问题。

了解过孔类型：您的设计使用哪种过孔？

选择正确类型的过孔对于确保 PCB 的功能和可制造性至关重要。 让我们分解一下过孔的主要类型以及何时使用它们：

• 通孔过孔：它们延伸到 PCB 的所有层，是最常见和最具成本效益的选择。 将它们用于图层过渡最小且空间不是主要限制的简单设计。
• 盲孔：它们将外层连接到内层，而无需穿过整个电路板。它们非常适合空间有限的高密度设计，因为它们允许在表面层上进行更多布线。
• 埋孔：它们完全位于 PCB 的内层内，在表面上不可见。在复杂的多层设计中使用它们以节省空间并减少干扰，尽管它们的制造成本更高。
• 微孔：这些是非常小的过孔，通常用于高密度互连 （HDI） 板。它们非常适合紧凑型设计，例如智能手机或可穿戴设备，但需要精确的制造能力。

决定使用哪种过孔取决于电路板复杂性、信号速度和制造成本等因素。例如，在工作频率高于 1 GHz 的高速设计中，与通孔过孔相比，微孔可以最大限度地减少信号损失（通常将阻抗失配减少多达 20%）。然而，如果没有适当的设计检查，选择错误的过孔类型可能会导致制造问题或性能下降。DFM 软件根据制造限制分析这些选择，以确保兼容性和可靠性。

PCB 设计中的常见过孔问题及其影响

与过孔相关的错误甚至会破坏计划最周密的 PCB 项目。以下是设计师面临的一些最常见的问题：

• 过孔尺寸不正确：如果过孔的直径太小（例如，标准工艺小于 0.2 毫米），则可能无法制造或无法承载所需的电流，从而导致过热或破损。另一方面，过孔会浪费宝贵的电路板空间。
• 过孔放置不良：将过孔放置得太靠近焊盘或走线（例如，间距小于 0.3 毫米）可能会导致组装过程中短路或焊接问题。这在高密度设计中尤其成问题。
• 信号完整性问题：过孔在高速设计中充当短截线，导致信号反射和延迟。例如，5 GHz 信号路径中设计不当的过孔可能会引入高达 50 皮秒的延迟，从而降低性能。
• 制造限制：不遵守制造商特定的指南，例如最小钻头尺寸或纵横比（例如，过孔深径比超过 10：1），可能会导致制造失败，例如电镀不完整或钻头断裂。

这些问题不仅影响最终产品的性能，还增加了生产成本和时间。在制造后解决它们比在设计阶段捕获它们的成本要高得多，这就是为什么使用 DFM 工具检查过孔 DFM 合规性如此重要的原因。

DFM 软件如何帮助修复 Via 问题

DFM 软件是 PCB 设计人员的游戏规则改变者，提供自动检查和可作的见解，以便在问题进入制造阶段之前通过 DFM 解决问题。它的工作原理如下：

1. 自动过孔验证

DFM 工具扫描您的设计文件，以确保过孔符合制造标准。例如，他们检查过孔直径是否在可接受的范围内（对于大多数标准工艺，通常为 0.2 毫米至 0.5 毫米），以及纵横比是否适合可靠的钻孔和电镀。如果过孔违反这些规则，软件会对其进行标记并提出更正建议，例如增加直径或调整位置。

2. 信号完整性分析

对于高速设计，DFM 软件可以模拟过孔如何影响信号完整性。它可以识别阻抗不匹配或短截线长度过长等潜在问题，并推荐解决方案，例如切换到盲孔或添加背钻以去除未使用的通孔短截线。这可以通过将关键路径中的反射损耗降低多达 15-25% 来提高信号性能。

3. 放置的实时反馈

DFM 工具提供有关过孔放置的实时反馈，确保它们不会与其他组件或走线太近。例如，如果过孔放置在焊盘 0.2 毫米范围内，软件将突出显示短路风险，并建议更安全的间距，通常为 0.3 毫米或更大，具体取决于制造商的能力。

4. 与制造工艺的兼容性

每个制造商都有特定的能力和限制。DFM 软件将这些规则集成到其分析中，确保您的过孔设计与所选的生产工艺保持一致。这减少了制造过程中出错的可能性，例如不完整的电镀或钻头破损，这可能会花费单批返工数百或数千美元。

使用 DFM 工具检查过孔的步骤

如果您不熟悉使用 DFM 软件检查过孔 DFM 合规性，请按照以下简单步骤作以确保您的设计没有错误：

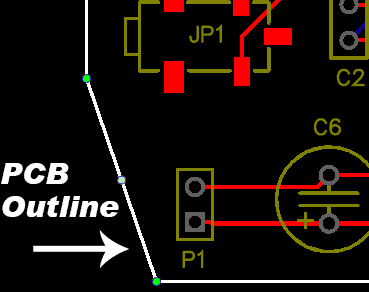

1. 上传您的设计文件：将PCB布局文件导入DFM工具。大多数软件支持常见格式，例如 Gerber 文件或来自流行 CAD 工具的本机设计文件。
2. 定义制造规则：输入制造商提供的具体指南，例如最小过孔尺寸、间距或纵横比。一些 DFM 工具已经预加载了标准流程的规则。
3. 运行分析：让软件扫描您的设计以查找与过孔相关的问题。这个过程通常只需要几分钟，即使对于复杂的多层板也是如此。
4. 查看报告：检查该工具生成的详细报告。它将列出任何过孔错误，例如钻头尺寸过小或放置不当，以及它们在电路板上的位置。
5. 实施修复：使用软件的建议来调整您的设计。例如，如果过孔离走线太近，请移动它以满足最小间距要求。
6. 提交前重新检查：在将设计发送到制造之前，运行最终的 DFM 检查以确认所有问题都已解决。

通过执行这些步骤，您可以及早发现并纠正问题，节省时间和金钱，同时确保生产过程更加顺利。

使用 DFM 软件进行过孔设计的好处

将 DFM 软件集成到您的 PCB 设计工作流程中具有许多优势，尤其是在精度方面：

• 减少设计迭代：通过及早识别问题，DFM 工具可帮助您避免多轮修改，从而将设计时间缩短多达 30%。
• 降低制造成本：在生产前修复错误可以防止代价高昂的返工。例如，在设计过程中纠正过孔放置问题可能不需要任何成本，而在制造后修复它可能每批花费 500 美元或更多。
• 提高电路板可靠性：正确的过孔设计可确保更好的信号完整性和电气性能，从而将高速应用中现场故障的风险降低多达 40%。
• 更快的上市时间：由于设计错误造成的延误更少，您可以更快地将产品推向市场，从而获得竞争优势。

考虑 DFM 的过孔设计最佳实践

虽然 DFM 软件是一个强大的盟友，但在设计阶段遵循最佳实践可以进一步减少过户问题。以下是一些需要记住的提示：

• 从制造商指南开始：在开始设计之前，请务必查看制造合作伙伴提供的过孔尺寸、间距和纵横比限制。
• 在高速路径中最大限度地减少过孔数量：对于高于 1 GHz 的信号，减少关键路径中的过孔数量以避免信号衰减。使用 DFM 工具中的仿真来测试性能。
• 使用标准尺寸：坚持标准过孔尺寸（例如，直径 0.3 毫米，焊盘 0.6 毫米），以确保与大多数制造工艺兼容并避免额外成本。
• 尽早通过安置进行计划：在初始布局期间，将过孔放置在远离高密度区域和敏感元件的位置，以防止间距冲突。
• 尽早并经常利用 DFM：在设计过程的多个阶段（而不仅仅是在最后）运行 DFM 检查，以便在出现问题时发现问题。

无论您是在处理简单的两层板还是复杂的 HDI 设计，将 DFM 集成到您的工作流程中都是明智之举。它可以节省时间、降低成本并提高最终产品的可靠性。立即开始利用 DFM 软件来控制您的过孔设计并实现完美的 PCB 制造。
