1. 引言

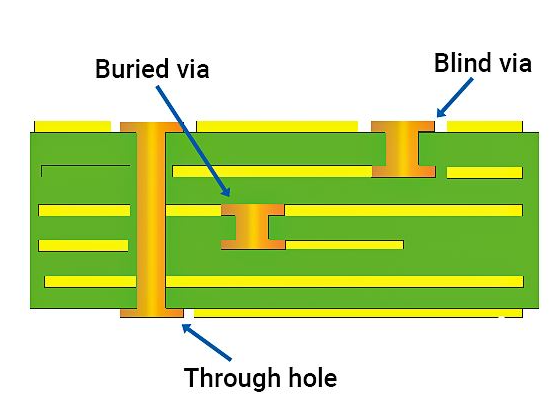

 5G基站、卫星通信等高频设备PCB需通过盲埋孔（盲孔：仅打通表层与内层；埋孔：隐藏于内层间）实现高密度互联，但盲埋孔钻孔对准偏差易导致信号串扰——某通信厂商曾因盲埋孔对准偏差超±0.03mm，导致5G基站信号衰减增加15%，单批次返修成本超80万元。高频PCB盲埋孔需符合**IPC-6012F第3.7条款**：对准偏差≤±0.02mm，孔壁无台阶（高度≤0.01mm），导通电阻≤50mΩ。捷配深耕高频盲埋孔钻孔5年，累计完成3亿+个盲埋孔加工，对准偏差稳定在±0.01mm，本文拆解盲埋孔对准系统、参数优化、导通验证方案，助力高频设备企业解决对准与信号问题。

2. 核心技术解析

3. 实操方案

3.1 盲埋孔钻孔精准控制三步法（操作要点 + 数据标准 + 工具 / 材料）

1. 对准系统校准：① 基准点制作：在 PCB 对角设计 2 个光学基准点（直径 1.0mm，铜层厚度 1oz，边缘无毛刺），用影像测量仪（JPE-Vision-700）测试基准点位置偏差≤±0.003mm；② 系统校准：启用 JPE-Align-900 对准系统，通过 “3 点基准拟合”（取 3 个基准点计算偏移量），校准后定位精度≤±0.005mm；③ 动态补偿：每钻 100 个盲埋孔，系统自动复测基准点，补偿定位偏差（补偿精度 ±0.002mm），避免温度漂移导致的对准偏移。
2. 盲孔深度与埋孔参数设置：① 盲孔（表层 - 第 2 层，深度 0.2mm）：采用日本住友电工 H10 盲孔专用钻针（直径 0.2mm，刃口角度 130°，涂层 TiCN），钻机参数：转速 180000rpm，进给速度 3.0m/min，深度控制用 “激光测距 + 机械触发” 双检测（深度公差 ±0.01mm）；② 埋孔（第 2-5 层，深度 0.8mm）：选用台湾正河源 EM20 埋孔钻针（直径 0.3mm，长径比 8:1），参数：转速 150000rpm，进给速度 2.2m/min，叠板厚度≤2mm（4 片 0.5mm 内层 PCB 叠放），避免埋孔钻穿外层。
3. 残胶清理与导通测试：① 残胶清理：盲埋孔钻孔后，用捷配低温等离子清理系统（功率 500W，时间 60s）处理，残胶率≤5%（用显微镜 JPE-Micro-900 观察，残胶面积占孔壁≤5%）；② 导通测试：每批次抽检 300 个盲埋孔，用微电阻测试仪（JPE-MicroRes-300）测试导通电阻，≤50mΩ，不合格孔需分析深度与残胶问题。

3.2 高频信号适配优化（操作要点 + 数据标准 + 工具 / 材料）

1. 孔壁粗糙度控制：高频盲埋孔孔壁粗糙度 Ra≤1.0μm，避免信号反射 —— 通过 “钻针刃口抛光（Ra≤0.05μm）+ 切削液润滑（粘度 4cSt@25℃）” 实现，用表面粗糙度仪测试，每批次抽检 100 个孔，Ra 合格率≥99%；
2. 孔口无毛刺：盲孔孔口毛刺高度≤0.005mm，避免影响高频信号 —— 钻孔后用 “尼龙刷 + 压缩空气” 清理，毛刺超差时用微型砂轮（直径 0.1mm）打磨，确保孔口平整；
3. 信号完整性验证：每批次制作 5 片测试板，用矢量网络分析仪（JPE-VNA-900）测试盲埋孔处信号衰减（5G 频段 26GHz），衰减≤0.5dB / 孔，符合IEC 61189-3（高频印制板测试标准） 。
