PCB表面处理材料选择-性能、成本因素考量

来源：捷配时间: 2025/12/17 09:09:10 阅读: 17

PCB 做完之后，铜箔表面容易氧化，所以得做 “表面处理”—— 但不同的表面处理材料，性能、成本、适用场景差不少。今天咱就聊聊常见的表面处理材料（沉金、沉银、OSP、喷锡）各自的优缺点，以及不同场景该咋选。

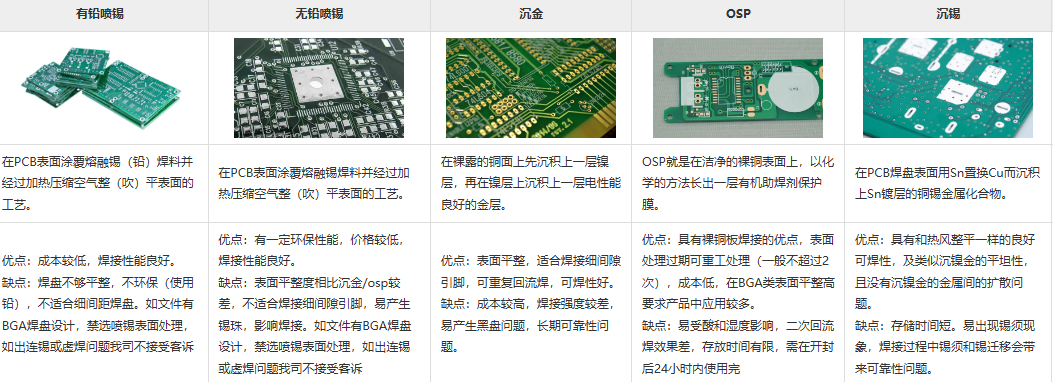

先把常见的四种表面处理材料的核心特点说清楚：

沉金：在铜箔表面镀一层薄金（一般 0.05-0.1μm），优点是抗氧化性强、接触电阻低、平整度高；缺点是成本高（比喷锡贵 30% 左右），厚金容易出现 “金脆” 问题。
沉银：镀一层银，优点是成本比沉金低、焊接性能好；缺点是银容易硫化（变黑），抗氧化性比沉金差。
OSP（有机保焊膜）：在铜箔表面涂一层有机膜，优点是成本最低、平整度高；缺点是抗氧化时间短（一般 6 个月以内），多次焊接后性能下降。
喷锡：在铜箔表面喷一层锡铅合金（现在大多是无铅锡），优点是成本适中、焊接性能好；缺点是平整度差，高频场景下影响信号传输。

那不同场景该咋选？给大家分场景推荐：

高频、精密场景（比如半导体测试 PCB）：优先选沉金 —— 平整度高，接触电阻低，不会影响高频信号传输；而且抗氧化性强，测试设备经常插拔也不容易氧化。
普通消费电子（比如手机、家电 PCB）：选 OSP 或沉银 ——OSP 成本最低，适合批量生产；沉银焊接性能好，抗氧化性比 OSP 强点。
工业设备（比如 PLC、电源板）：选喷锡或沉银 —— 喷锡成本适中，焊接性能好；沉银平整度比喷锡高，适合有贴片元件的场景。
需要长期存储的 PCB：选沉金 —— 抗氧化时间能到 1-2 年，存储不用太担心氧化。

还有几个注意点：

要是 PCB 上有 “金手指”（需要频繁插拔），必须选沉金 —— 接触电阻稳定，不容易磨损；
要是 PCB 是 “高频高速板”，别选喷锡 —— 平整度差会导致阻抗波动，影响信号质量；
要是成本卡得紧，OSP 是最划算的，但得注意存储时间，别放太久。

表面处理材料不是越贵越好，得结合场景 —— 高频精密选沉金，普通消费选 OSP / 沉银，工业设备选喷锡 / 沉银，这样既能满足性能，又能控制成本。
