新型 PCB 制造工艺的量产可行性评估

一、工艺技术成熟度

   mSAP 工艺 ：mSAP（改进型半加成法工艺）作为实现高精度、高密度线路的关键技术，已被用于制造类载板 PCB，满足智能手机和移动设备对极细线路（如 0.018 mm 线宽）的需求。尽管其工艺流程繁琐，涉及化学沉铜、薄铜处理、精细图形转移、电镀、差分蚀刻等多步骤，且加工难度高，如超薄铜箔或镀层易氧化受损，精密对位曝光要求严苛，电镀时易出现 “镀凸” 或不均等问题，但目前该工艺已相对成熟，并被一些大型 PCB 制造商所掌握，具备量产 feasibility。例如，欣兴（ITRIUM）、深南电路等企业已成功将 mSAP 工艺应用于批量生产高端 PCB 板。

   盘中孔工艺 ：盘中孔工艺能够使过孔直接打在焊盘上，且成品焊盘表面平整，布线空间更大，解决了行业内长期存在的防焊冒油、BGA 焊盘漏锡、虚焊等问题。然而，该工艺对厂商的技术和设备要求较高，行业中具备相关经验的厂商相对有限。

   盲孔和埋孔工艺 ：采用盲孔和埋孔会显著增加 PCB 制造的复杂度。盲孔需要精确控制钻孔深度，机械钻深盲孔时必须避免过钻或欠钻，激光钻孔工艺则需确保孔深恰到好处地到达目标内层铜面而不损伤下层。埋孔的钻制要求各内层对准精度极高，否则层压后埋孔可能错位。此外，盲孔和埋孔的电镀互连也面临孔内镀液流通不畅等问题。尽管如此，随着激光钻孔技术、高精度钻孔设备以及电镀工艺的不断进步，盲孔和埋孔工艺在一些高端 PCB 制造企业中已具备量产 feasibility，如在高端服务器、通信设备等领域的 PCB 制造中得到了应用。

 二、设备与材料供应

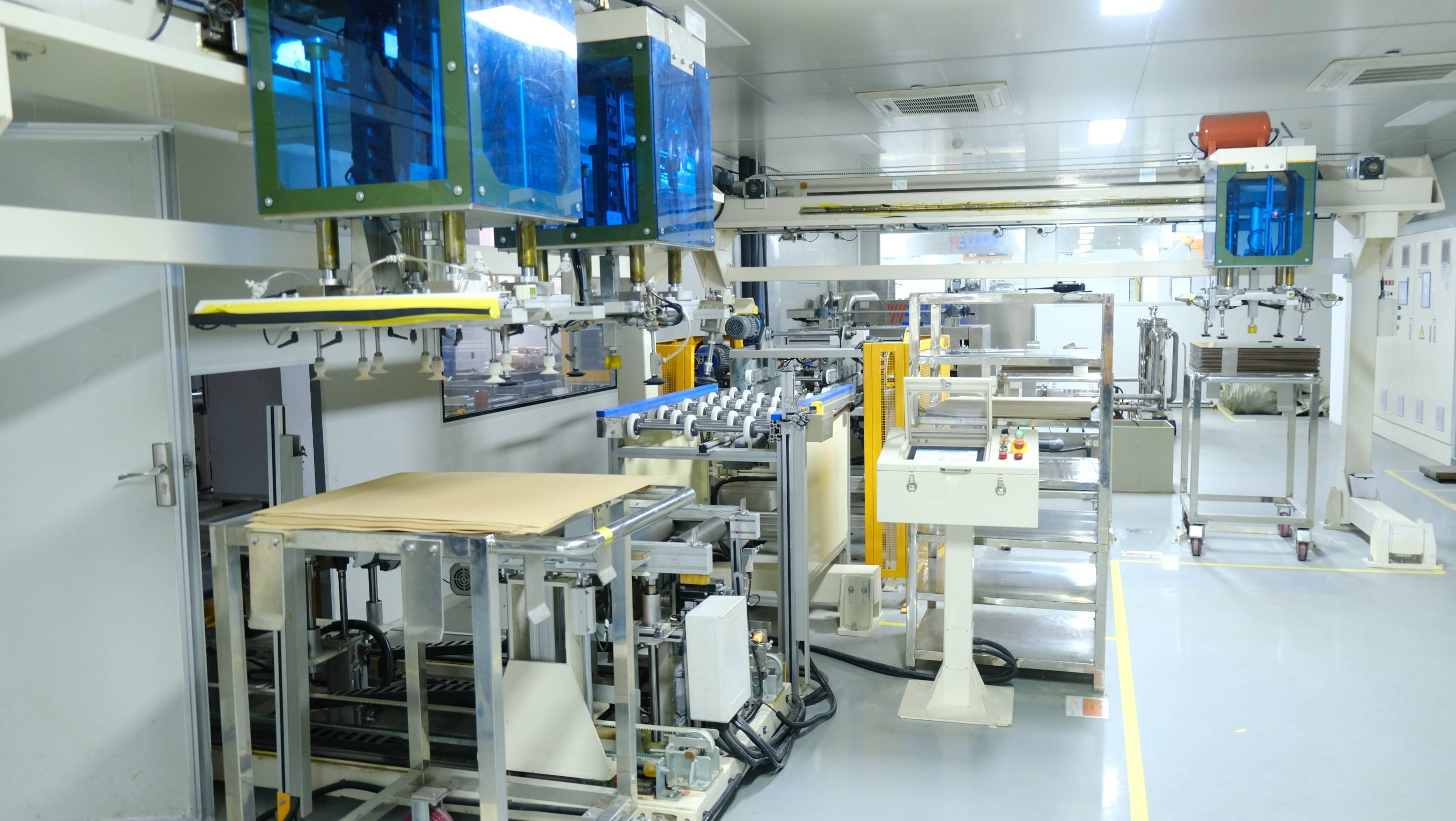

   设备要求及供应 ：新型 PCB 制造工艺往往需要先进的生产设备支持。如激光钻孔设备、自动化压合设备、高精度曝光设备等。这些设备的成本较高，且维护复杂，对中小企业的普及有一定限制。但对于大型企业而言，通过引进先进的设备可以提高生产效率和产品质量，提升量产 feasibility。目前，国内已有多家 PCB 设备供应商能够提供部分适用于新型工艺的设备，如大族激光、华工激光等可提供激光钻孔设备，同时国外品牌如 LPKF、ORC 等也占据了部分高端市场份额。

   材料供应及稳定性 ：新型 PCB 制造工艺对材料的要求也更为苛刻。例如，mSAP 工艺需要高质量的超薄铜箔和高精度的抗蚀干膜等材料；盲孔和埋孔工艺需要特殊的基材和电镀化学试剂等。稳定的材料供应是确保量产 feasibility 的关键因素之一。目前，国内的 PCB 材料市场供应充足，部分高端材料仍依赖进口，如部分高性能基材和高精度抗蚀干膜等。随着国内材料企业的不断研发和技术创新，部分国产材料已逐渐替代进口产品，为新型 PCB 制造工艺的量产提供了有力支持。

 三、生产效率与成本控制

   生产效率 ：新型 PCB 制造工艺的生产效率相对传统工艺较低。如 mSAP 工艺流程繁琐，产能较传统减成法低，良率容易受微小工艺波动影响；盘中孔工艺和盲孔埋孔工艺的复杂性也增加了生产时间和工序。然而，随着工艺的不断改进和设备的自动化程度提高，生产效率正在逐步提升。例如，一些企业通过优化 mSAP 工艺流程、采用自动化生产线等措施，提高了生产效率，使量产 feasibility 得到改善。

   成本控制 ：新型 PCB 制造工艺的成本相对较高，主要原因在于设备投资大、材料成本高以及工艺复杂导致的良率损失等。例如，激光钻孔设备和高精度曝光设备价格昂贵，增加了企业的固定资产投资；超薄铜箔、高精度抗蚀干膜等材料成本也较高。此外，由于工艺复杂，任何微小的工艺波动都可能导致产品报废，降低了良率，增加了成本。为降低成本，企业可通过优化工艺、提高良率、合理规划生产规模等方式来实现。

 四、质量控制与可靠性保障

   质量控制体系 ：建立完善的质量控制体系是确保新型 PCB 制造工艺量产 feasibility 的重要保障。企业需要对生产过程中的各个环节进行严格的质量检测和控制，如原材料检验、制程检验、成品检验等。利用先进的检测设备和技术，如 AOI（自动光学检测）、AXI（自动 X 射线检测）、ICT（在线测试）等，及时发现和纠正生产过程中的缺陷和问题，确保产品质量的稳定性和一致性。

   可靠性验证 ：新型 PCB 制造工艺的可靠性验证是评估其量产 feasibility 的关键环节。通过模拟实际使用环境和条件，对 PCB 进行各种可靠性测试，如热冲击测试、温度循环测试、湿度测试、机械振动测试等，验证其在长期使用过程中的稳定性和可靠性。只有通过了严格的可靠性测试，才能证明新型 PCB 制造工艺具备量产 feasibility。

 五、行业经验与合作

   行业经验积累 ：在新型 PCB 制造工艺的量产过程中，行业经验的积累至关重要。具有丰富经验的企业能够更好地应对各种工艺挑战，优化生产流程，提高生产效率和产品质量。例如，一些大型 PCB 制造商在 mSAP 工艺、盲孔埋孔工艺等方面积累了多年的经验，掌握了关键工艺参数和控制要点，能够实现稳定量产。而新进入该领域的企业则需要时间来积累经验，提高量产 feasibility。

   产业链合作 ：加强产业链上下游企业之间的合作，有利于提高新型 PCB 制造工艺的量产 feasibility。通过与材料供应商、设备制造商、电子设计公司等建立紧密的合作关系，共同开展研发和技术交流，能够更好地解决工艺难题，优化材料和设备性能，提高产品的整体质量和竞争力。例如，材料供应商可根据 PCB 制造商的需求研发出更适合新型工艺的材料；设备制造商可与 PCB 制造商合作，针对新型工艺对设备进行改进和优化，提高生产效率和稳定性。
