散热与屏蔽：PCB设计中的热传导平衡

随着5G毫米波和千瓦级电源普及，热管理需求与电磁兼容（EMC）标准的冲突日益尖锐。工程师必须在材料选择、结构布局、工艺技术上寻找精妙平衡点。

一、热与电磁的本质矛盾

散热设计依赖热传导路径的开放性。大功率芯片下方需密集布置0.3mm直径的热过孔，通过孔壁铜层将热量传导至底层铜箔散发。某服务器CPU测试显示，增加200个热过孔可使结温降低22℃。但每个过孔都是电磁波的泄漏通道，2.4GHz信号能穿过0.5mm孔径，导致屏蔽效能下降6dB。

电磁屏蔽要求导电连续性。完整接地铜箔可反射90%以上的辐射干扰，但散热器需要气流通道。某雷达模块在屏蔽罩开3mm2通风孔后，5GHz频段辐射超标15dB。同时，金属屏蔽罩本身会阻碍热量散发，密闭空间内温度每分钟上升1.2℃。

高频信号加剧矛盾。28GHz毫米波电路介质层需薄至0.1mm减少损耗，但薄介质层热阻升高40%，迫使工程师采用0.8mm厚铜块局部散热，却引入阻抗突变点。这种物理层面的对抗，要求工程师从材料到结构重构设计逻辑。

二、材料层的协同优化

基材选择决定基础性能。普通FR-4在10GHz时损耗角正切值达0.02，而Rogers RO4350B仅为0.0037，同时热导率提升50%。汽车电子常选用铝基板，金属层兼顾散热与电磁屏蔽，但仅适用于单面贴装场景。

铜箔处理技术创造双赢。2盎司厚铜箔比标准1盎司的载流能力提升70%，同时将热阻降低35%。在电源模块中，厚铜铺地既降低地阻抗又加速散热。金手指区域采用“负公差”设计，阻焊开窗比焊盘小0.05mm，防止镀层边缘翘曲导致接触失效。

界面材料创新突破边界。某卫星通信设备在屏蔽罩与PCB间填充0.15mm厚导热硅脂，热阻仅0.8℃/W，同时保持屏蔽体电气连续性。石墨烯复合屏蔽膜在6GHz频段屏蔽效能达65dB，而热导率是铜的3倍，实现电磁隔离与热扩散的协同。

三、结构设计的平衡艺术

过孔阵列拓扑创新是关键突破点。传统散热过孔呈网格阵列排列，但会形成电磁泄漏通道。优化方案采用“同心圆辐射布局”，以发热芯片为中心，内圈孔距0.8mm满足热传导，外圈孔距压缩至0.4mm形成波导截止结构，使10GHz电磁波衰减40dB。BGA封装下过孔需满足深径比≤8:1，1.6mm板厚需用0.2mm钻孔保证镀铜均匀。

屏蔽腔设计融入热管理思维。腔体高度需大于介质层15倍，确保元件安装空间。侧壁采用“阶梯式开槽”，底部开0.5mm高槽口引流气流，顶部保持完整屏蔽。某射频前端模块实测显示，该结构使空气流速提升3倍，温度下降18℃且屏蔽效能保持90dB。腔体长宽比应避免1:1，推荐3:2以上比例，将谐振频率推高至工作频段的10倍。

布线策略双效优化。电源层采用“铜箔凸点”技术，在电流节点处局部加厚铜层至3oz，既降低毫欧级阻抗又形成热扩散中心。时钟线采用包地处理，两侧布置0.3mm接地过孔带，过孔间距≤λ/20（10GHz对应1.5mm），同时过孔兼作热通道。差分信号优先选用带状线结构，双地平面夹击减少辐射，内层走线温升比表层低15℃。

四、特殊场景的精准应对

高频毫米波电路需重构设计规则。60GHz天线阵列采用“空气腔带状线”，在介质层铣削0.3mm空腔填充氮气，介电常数降至1.05，信号损耗降低60%。屏蔽层使用金属化塑料，0.1mm厚度实现90%电磁隔离，热阻仅为铝的1/8。金丝键合长度控制在0.8mm以内，避免引线电感引发失配。

大功率电源模块需分层管控。IGBT驱动板采用“三明治结构”：顶层信号走线，中层1.5mm铝基板散热，底层2oz铜箔屏蔽。铝层开蜂窝状通风孔，孔径2mm满足6GHz截止频率要求。实测表明，该结构在100A工况下温度仅68℃，辐射噪声比传统设计低20dB。

高密度模块用集成方案破局。Type-C接口背部贴装薄膜集成滤波器，0.2mm厚基板集成TVS与RC网络，占用面积减少80%，同时通过焊盘内置0.1mm铜柱导热。芯片级屏蔽罩（CSS）直接封装在处理器表面，内壁喷涂碳纳米管涂层，热导率提升5倍，屏蔽效能达70dB@6GHz。

五、验证驱动的协同设计

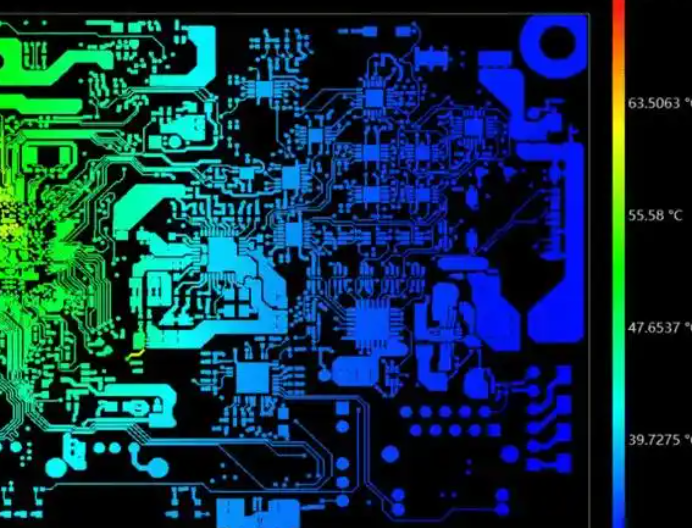

多物理场仿真前置问题。使用HFSS+Icepak联合仿真，某雷达TR模块设计阶段发现：纯铜屏蔽罩使温度达标但谐振频率落入工作频带；改用镀铜钢后谐振频率偏移30%，温升仅增加4℃，满足双指标。ANSYS SIwave可量化铺铜对阻抗影响，1cm2铜箔使微带线阻抗波动控制在±3Ω内。

测试数据闭环优化。热成像锁定过孔热点时，同步用近场探头扫描电磁泄漏。某工控板测试显示，温度异常的过孔处存在6GHz辐射尖峰，优化后两者同步消失。网络分析仪测量S参数时，在散热风机开启状态下测试，验证强制风冷对信号完整性的影响。

工艺规范保障设计落地。回流焊工艺要求屏蔽罩焊盘“三明治上锡”：先印锡膏，放置罩体二次回流，使焊料填充缝隙深度≥0.05mm，确保导电与导热双路径。导热硅脂涂覆采用激光定位，厚度公差控制在±0.02mm，避免形成空气隔热层。
