六层板沉金厚度控制指南

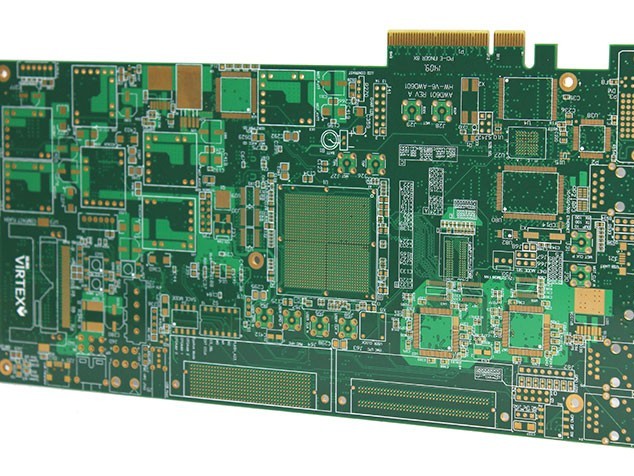

六层板的层叠结构很复杂，通常是“信号-地-信号-电源-信号-地”的设计。这种结构导致散热效率比四层板低40%左右。在回流焊过程中，热量会集中在板内。六层板的底层温度可能比顶层高出15℃。这种温度差异会直接影响沉金层的性能。工程师必须严格管控沉金厚度，才能平衡信号质量、焊接强度和成本。

一、六层板的独特挑战

1. 热应力更集中
   六层板的厚度通常达到1.6mm。在260℃的回流焊峰值温度下，板子的Z轴膨胀量可能达到50μm。这种膨胀会使沉金层承受更大的机械应力。如果金层过薄，焊点容易开裂。某汽车电子案例表明，沉金层低于0.03μm时，双面回流后的虚焊率增加了22%。

2. 散热效率下降
   电源层深埋在第三和第四层之间。这种结构阻碍了热量散发。某5G基站主板测试发现，当第二层信号线参考电源层时，沉金焊盘经过三次回流焊后，镍层氧化风险升高了三倍。工程师需要增加金层厚度来保护镍层。

二、厚度如何影响核心性能

1. 焊接可靠性与厚度的关系

• 金层太薄（<0.025μm）：在焊接高温下，金层会快速溶解。这导致焊料无法形成牢固的金属化合物，虚焊率最高上升30%。

• 金层适中（0.05–0.1μm）：这个厚度范围能保护镍层不被氧化。焊接后焊点剪切力保持在12N以上，满足工业设备需求。

• 金层过厚（>0.15μm）：金层容易堆积成瘤状。这会降低焊盘平整度，影响BGA芯片的贴装精度。

2. 信号损耗的敏感点
   六层板的高频线常布在内层。当信号频率超过10GHz时，电流会集中在导线表层流动（趋肤效应）。沉金层的电阻率很低，只有2.44μΩ·cm。金层厚度在0.05μm时，28GHz信号的传输损耗比镀金工艺低0.2dB/cm。但厚度低于0.03μm时，高频损耗会急剧增加。

3. 腐蚀防护的临界值
   在含氯气的工业环境中，六层板的沉金层需要更厚。某测试显示，当金层达到0.08μm时，盐雾测试96小时后仍未出现氧化。而金层仅有0.03μm的板子，在同样条件下焊盘边缘已出现腐蚀黑斑。

三、高频场景的特殊要求

1. 毫米波电路的黄金标准
   5G基站或雷达板的射频前端要求极高。这些电路的工作频率可能超过28GHz。工程师必须将沉金厚度控制在0.05±0.01μm。某实测数据显示，这个厚度下10GHz信号的损耗比普通镀金板低28%。

2. 阻抗控制的精细调节
   六层板的信号线间距可能小至4mil。沉金工艺的阻抗波动比镀金低5倍。但金层厚度偏差超过0.02μm时，会导致阻抗偏移±2Ω。这对100Ω差分线来说是重大风险。

四、工艺控制的关键参数

1. 镍层的基础作用
   沉金层实际附着在镍层上。镍层的厚度应为3–5μm，磷含量需稳定在6–9%。磷含量不足时，镍层会形成脆性的Ni3P相。这可能导致“黑盘效应”，使焊点剪切力从12.5N暴跌至8N以下。

2. 药水管理的精确度
   沉金槽液的pH值必须控制在±0.2以内。温度波动要小于1℃。某卫星通信设备制造商要求每班次检测镀液浓度。他们通过这种方式将金层厚度公差压缩到0.02μm。

五、成本与性能的平衡策略

1. 局部沉金的智慧
   整板沉金的成本很高。工程师可以只对关键区域沉金。某客户在阻抗线上方覆盖沉金层时，将金层面积缩减了40%。这个方案节省了30%的成本，信号损耗仅增加1.2dB。

2. 混压工艺的创新组合
   外层采用沉金+OSP（有机保焊膜），内层使用化学镀银。这种组合比全板沉金节省42%成本。实测显示信号损耗增加小于3%，但焊接可靠性仍达标。

3. 厚度选择的黄金比例

• 消费电子：0.025–0.05μm（兼顾成本与焊接）

• 工业控制：0.05–0.1μm（强化耐腐蚀性）

• 汽车电子：0.1–0.15μm（抗振动与热冲击）

六、检测环节的避坑技巧

1. 磁性识别法
   用磁铁吸附板边。有磁性反应的是镀金工艺（含镍层），无磁性的是沉金。这个方法能快速识别山寨厂用镀金冒充沉金的行为。

2. 切片分析三要素
   检测沉金层时需关注：

• 镍层厚度是否在3–5μm

• 金层是否均匀覆盖（0.05–0.1μm）

• 镍磷合金有无晶界裂纹

3. 热应力测试
   对六层板做三次260℃回流焊模拟。然后检查沉金焊盘有无起泡或剥离。某医疗设备厂商通过此方法将现场故障率降低了60%。

六层板的沉金厚度控制是一门精准的科学。工程师既要懂材料特性，又要懂成本逻辑。在高频、高温、高可靠场景中，0.01μm的厚度偏差可能让整板失效。成功的秘诀在于：严格管控镍层基础，按场景分级用金，用混压工艺破解成本困局。
