封装和灌封电子元件的8大优势

您是否正在寻找保护电子设备免受冲击、振动、气候条件和化学侵蚀等恶劣条件的方法？封装和灌封是保护敏感电子元件免受环境和机械损坏的成熟技术。

什么是电子产品中的封装和灌封？

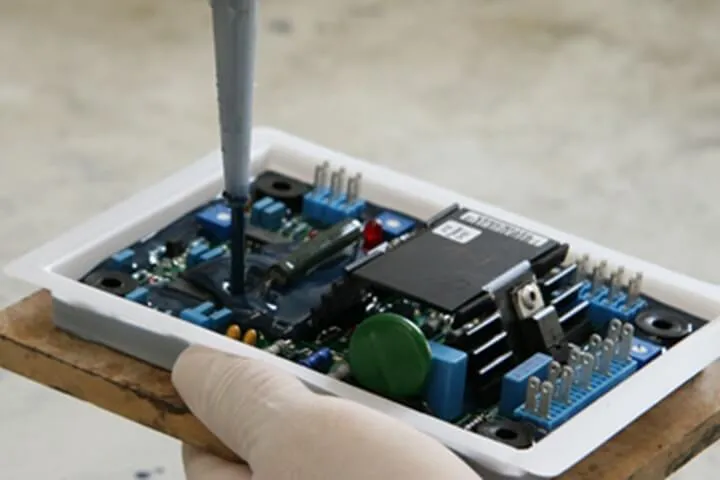

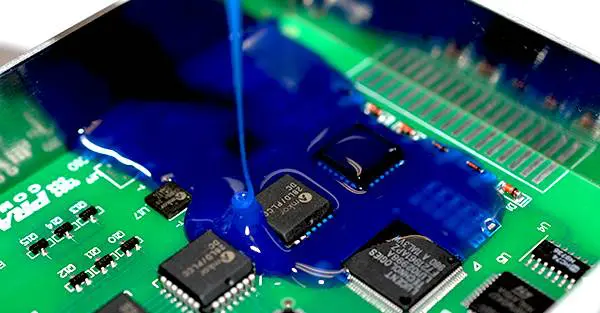

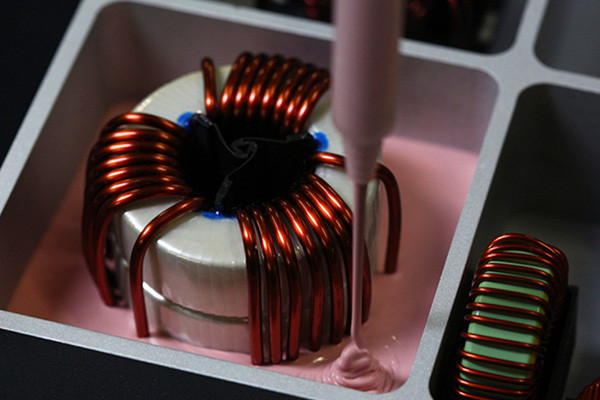

在我们进入好处之前，让我们澄清一下 encapsulation 和 potting 的含义。封装涉及将电子元件封装在保护材料（通常是树脂或聚合物）中，以保护它们免受外部因素的影响。灌封是一种类似的过程，通常涉及用环氧树脂或硅胶等化合物填充整个外壳或组件，以提供全面保护。这两种技术都广泛用于汽车、航空航天和工业自动化等行业，以确保电子设备在极端条件下保持功能。

对于工程师来说，在设计必须承受冲击、振动或暴露于化学侵蚀的系统时，了解这些过程至关重要。现在，让我们分解一下使用封装和灌封来保护电子产品的八个主要好处。

1. 抗冲击和抗冲击

恶劣环境中的电子设备（如汽车控制单元或工业机械）经常面临突然的冲击和冲击。封装和灌封在组件周围形成一道坚固的屏障，吸收和分散冲击力以防止损坏。例如，在电动汽车 （EV） 中，电池管理系统 （BMS） 采用环氧树脂封装，以承受组装过程中的碰撞或粗暴处理。研究表明，灌封电子元件可以承受比未受保护的同类产品高 50% 的冲击力，从而降低焊点开裂或元件破损的风险。

作为工程师，您可以选择具有特定硬度等级（以邵氏 D 为单位测量，通常在 70-90 之间以提供刚性保护）的灌封化合物，以匹配应用中的预期冲击水平。这可确保您的设计即使在高风险场景中也能保持可靠。

2. 抗振性

随着时间的推移，持续的振动会使连接松动、磨损组件并导致焊点出现微裂纹。封装和灌封将组件锁定到位，最大限度地减少移动并抑制振动能量。这在航空航天应用中尤为重要，因为电子设备必须承受涡轮发动机或湍流飞行的振动。例如，航空电子系统通常使用硅基灌封材料，因为它们具有出色的减振性能，在 10-100 Hz 的频率下，阻尼系数通常超过 0.5。

在设计剧烈振动的环境时，请考虑使用具有高弹性的灌封材料来吸收振荡。这可以显著延长电子设备的使用寿命，防止现场出现代价高昂的故障。

3. 抵御恶劣的气候条件

暴露在极端气候条件下（如高湿度、冰冻温度或酷热）会降低电子性能。封装和灌封密封组件可防止水分进入和热应力，确保一致运行。例如，可再生能源系统中的户外传感器（如太阳能逆变器）通常采用聚氨酯化合物封装，可在 -40°C 至 85°C 的温度下保持完整性，防止热膨胀不匹配可能使未受保护的电路板破裂。

对于在不同气候条件下从事项目的工程师来说，选择具有低热膨胀系数（CTE，通常低于 50 ppm/°C）的灌封材料可以防止在温度波动期间对组件造成应力。这是保护电子设备免受恶劣天气影响的实用方法。

4. 防御化学侵袭

工业环境经常使电子设备暴露在溶剂、油或腐蚀性气体的化学侵蚀中。封装和灌封形成一道屏障，防止化学品接触敏感元件，避免腐蚀或短路。例如，在石油和天然气勘探中，控制系统采用耐碳氢化合物的环氧树脂灌封，即使在暴露于腐蚀性液体中也能确保功能。一些化合物对特定试剂具有耐化学性评级，浸泡测试显示暴露 1,000 小时后没有降解。

作为工程师，您可以查阅材料数据表，选择对应用中的特定化学品具有经过验证的耐受性的灌封化合物，从而保护您的电子设备免于过早失效。

5. 增强的电气绝缘性

环氧树脂和硅胶等封装和灌封材料可提供出色的电绝缘性，防止高压应用中的短路和电弧。这对于电力电子设备（如电动汽车中的逆变器）至关重要，因为电力电子器件的介电强度是优先考虑的。许多灌封化合物的介电强度超过 20 kV/mm，即使在高电应力下也能确保安全运行。

对于涉及高压的设计，选择具有高介电常数和低耗散因数的灌封材料可以提高绝缘性能，降低击穿风险并增强

6. 改进的热管理

散热是电子产品中的常见挑战，尤其是在紧凑型或高功率系统中。一些灌封化合物是用导热填料（如氧化铝或氮化硼）配制的，用于将热量从关键部件中转移出去。例如，在 LED 照明组件中，导电值为 1-2 W/m·K 的导热灌封材料有助于将结温保持在 100°C 以下，从而将 LED 使用寿命延长多达 30%。

工程师可以通过将灌封与散热器配对或选择具有特定导热系数等级的化合物来优化热管理，确保组件在安全温度范围内运行。

7. 提高机械稳定性

除了防止外力外，封装和灌封还增强了电子组件的机械稳定性。通过将组件封装在刚性或半刚性材料中，这些技术可以防止电路板在应力下弯曲或弯曲。这在机器人等应用中至关重要，因为在这些应用中，重复运动会使连接紧张。与未受保护的设计相比，灌封组件的机械故障率通常降低 40%。

在设计机械稳定性时，请考虑灌封材料的拉伸强度（环氧树脂通常高于 10 MPa），以确保其能够承受物理应力而不会开裂或变形。

8. 长期耐用性和成本节约

通过结合抗冲击、振动、气候条件和化学侵害，封装和灌封显著延长了电子设备的使用寿命。这减少了频繁维修或更换的需要，从长远来看节省了成本。例如，在船舶电子设备中，灌封系统可以在盐分、潮湿的环境中可靠运行超过 10 年，而未受保护的系统可能会在 2-3 年内失效。

对于工程师来说，预先投资于高质量的灌封解决方案可以降低总拥有成本，尤其是对于停机时间代价高昂的关键应用。始终平衡初始材料成本与预期使用寿命和维护成本节省。

选择适合您需求的灌封材料

并非所有的灌封和封装材料都是一样的。以下是工程师根据应用需求选择合适的化合物的快速指南：

• 环氧树脂：最适合高机械强度和耐化学腐蚀性。非常适合工业和汽车使用。

• 有机硅化合物：优异的柔韧性和减振性。适用于航空航天和户外应用。

• 聚氨酯：提供柔韧性和韧性的平衡，非常适合各种气候条件下的热循环。

始终在模拟条件下（例如，热冲击测试或振动表）测试材料，以确保它们满足您的设计要求。检查固化时间、粘度（通常为 500-5,000 cP，以便于应用）以及与组件的兼容性等规格。

实现封装和灌封的实用技巧

对于希望通过封装和灌封保护电子产品的工程师，以下是一些可行的提示：

1. 准备组件：清洁并干燥所有部件，以确保灌封材料的正确粘合，防止出现空隙或薄弱点。

2. 使用适当的混合比例：遵循制造商关于双组分化合物的指南，以实现最佳固化和性能。

3. 考虑分配设备：自动分配器可以提高大批量生产的一致性，减少气泡。

4. 压力测试：模拟真实条件，如冲击或极端气候条件，以在部署之前验证您的灌封解决方案。

为什么封装和灌封对于电子产品保护至关重要

封装和灌封为旨在保护电子设备免受冲击、振动、气候条件和化学侵蚀的工程师提供了无与伦比的优势。从增强机械稳定性到改进热管理，这些技术可确保您的设计在最恶劣的环境中可靠运行。
