高密度PCB元件贴装的5大挑战

对于电气工程师来说，设计高密度印刷电路板 （PCB） 并非易事。随着对更小、更快、更强大的电子产品的推动，高密度 PCB 组件间距成为一个关键因素。但是，PCB 元件放置问题的最大障碍是什么，如何有效解决这些障碍？在本博客中，我们将深入探讨高密度 PCB 设计的 5 大挑战，并使用元件放置优化技术、高密度 PCB 的 DFM 以及最大限度地减少密集 PCB 中信号干扰的技巧提供实用的解决方案。无论您是在使用紧凑型物联网设备还是高速服务器主板，这些见解都将帮助您实现可靠、高效的设计。

为什么高密度 PCB 元件放置很重要

高密度 PCB 是现代电子产品的支柱，可实现智能手机、医疗设备和汽车系统的紧凑设计。然而，将更多组件打包到更小的空间中会带来独特的挑战。如果不及早解决，信号干扰、热管理和制造限制等问题可能会导致性能故障或代价高昂的重新设计。对于电气工程师来说，掌握高密度 PCB 组件间距对于满足设计规范和确保可靠性至关重要。

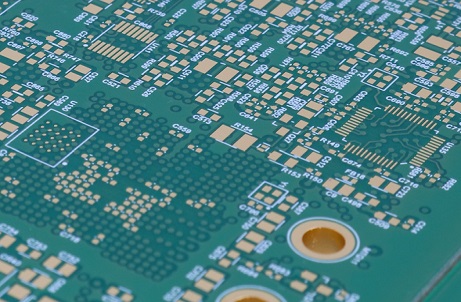

在我们深入研究具体挑战之前，让我们先想象一下高密度电路板的复杂性。

挑战 1：元件放置空间有限

高密度设计中最明显的 PCB 元件放置问题之一是空间不足。随着器件的缩小，工程师必须将更多的组件（例如微控制器、电容器和连接器）安装到微小的占地面积中。例如，现代智能手机 PCB 可能需要在小于 1,000 平方英寸的区域内容纳 10 多个组件。这种紧密的间距通常会导致零件重叠或布线走线的间隙不足。

解决方案：战略性组件分组和层堆叠

为了克服这个问题，请通过将相关组件组合在一起来使用组件放置优化技术。将处理器和存储芯片等高速组件彼此靠近放置，以最大限度地减少走线长度并减少延迟。此外，利用多层 PCB 垂直堆叠组件。6 层或 8 层板可以提供额外的布线空间，允许您跨层分布组件，同时保持紧凑的占地面积。

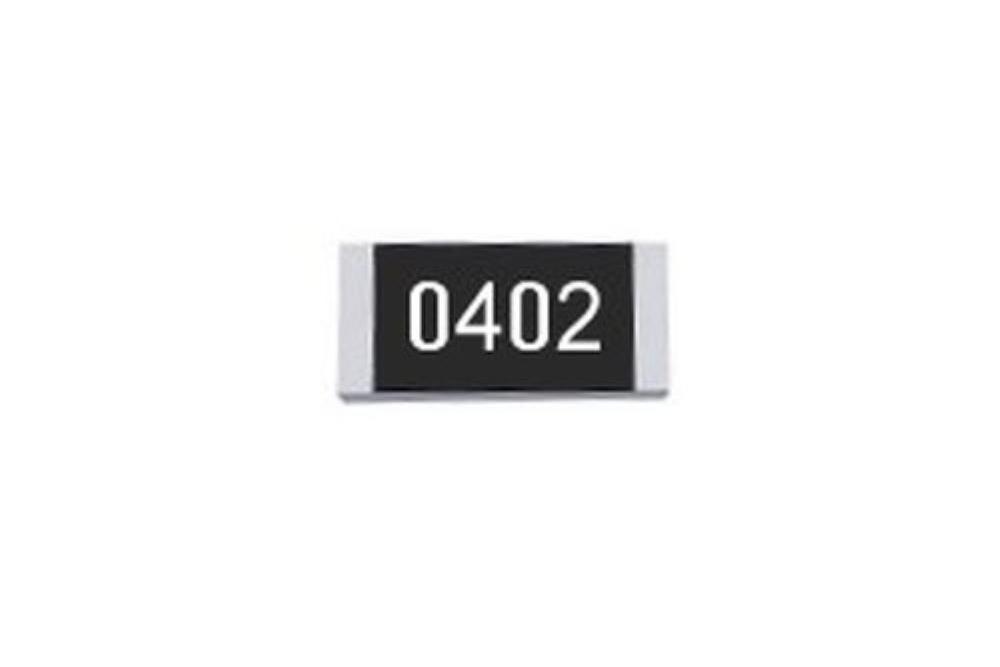

另一个技巧是优先考虑较小的表面贴装器件 （SMD） 而不是通孔组件。SMD（例如 0402 或 0201 电阻器）占用的空间更少，是密集设计的理想选择。使用具有自动放置功能的设计软件来试验布局并找到最有效的布置。

挑战 2：信号完整性和干扰

在高密度 PCB 中，组件封装得如此紧密，以至于电磁干扰 （EMI） 和串扰成为重大问题。高速信号，例如现代通信设备中以 5 GHz 或更高频率运行的信号，特别容易受到干扰。如果没有适当的规划，最大限度地减少密集 PCB 中的信号干扰将成为一项艰巨的任务，从而导致数据错误或系统故障。

解决方案：实施接地层和受控阻抗

为了解决这个问题，请在 PCB 堆叠中加入实心接地层。专用接地层通过为信号提供低阻抗返回路径来降低 EMI。例如，在 4 层板中，将第二层专用于接地，以屏蔽相邻层上的高速走线。此外，对关键信号使用受控阻抗路由。保持一致的走线宽度（例如，50 欧姆阻抗为 6 密耳）并避免急剧弯曲以防止信号反射。

另一个有效的策略是将模拟和数字组件分开。将敏感的模拟电路放置在远离嘈杂的数字电路的地方，以避免干扰。如果空间限制使这变得困难，请使用屏蔽罐或铁氧体磁珠来隔离有噪声的部分。

挑战 3：密集布局中的热管理

散热是高密度 PCB 的一个关键问题。电源调节器或高性能 CPU 等组件会产生大量热量，在极端情况下有时会超过 100°C。当组件放置得太近时，热量会积聚，随着时间的推移，可能会损坏附近的零件或降低性能。

解决方案：优化间距并增加散热效果

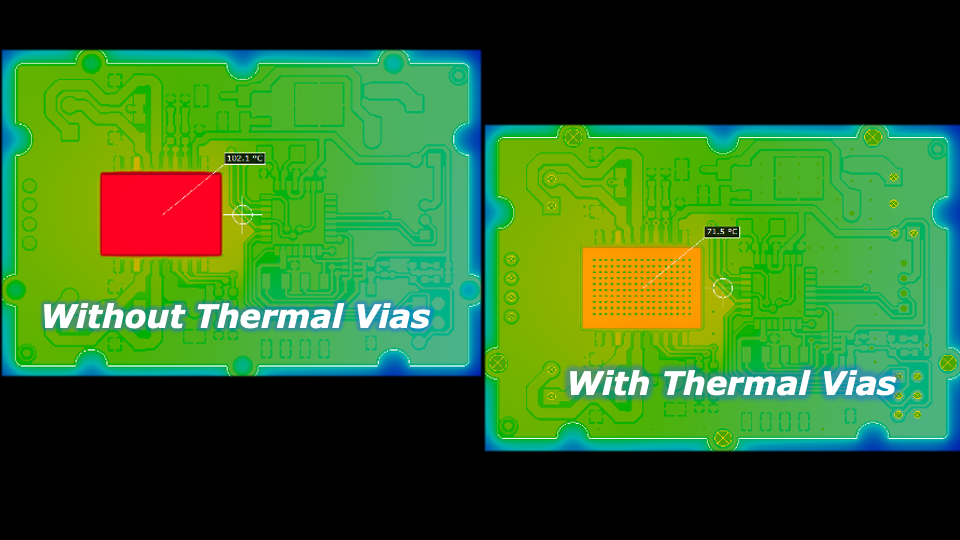

虽然高密度 PCB 元件间距有限，但战略布局可以帮助管理热量。将大功率组件放置在电路板边缘或气流更好的区域附近。使用热通孔（填充有导电材料的小孔）将热量从热元件传递到铜层或散热器。例如，在功率IC下方放置10-15个热通孔，可将其工作温度降低多达20°C。

此外，请考虑 PCB 材料的导热性。FR-4 是一种常见的基板，其导热系数约为 0.3 W/m·K，这对于高热设计来说可能不够。选择具有更高导电率 （1-2 W/m·K） 的金属芯 PCB （MCPCB） 等材料，以获得更好的散热效果。

挑战 4：制造限制和 DFM 问题

高密度设计通常会突破制造能力的极限。微小的元件尺寸、窄的走线宽度（例如 3 密耳）和狭小的间隙可能会导致制造错误或组装失败。忽略高密度 PCB 的 DFM（可制造性设计）可能会导致电路板无法生产或容易出现焊桥等缺陷。

解决方案：遵循 DFM 指南并与制造商合作

首先遵守特定于高密度设计的 DFM 指南。确保组件之间的最小间距满足制造商的能力——标准工艺通常为 6-8 密耳。对 QFN 封装等细间距元件使用更大的焊盘，以提高可焊性。例如，0.5 mm 间距的 QFN 可能需要焊盘在引脚之外延伸 0.1 mm，以便在组装过程中更好地对齐。

挑战 5：密集设计中的布线复杂性

在高密度 PCB 中布线走线就像解决一个复杂的难题。由于有数百个组件和有限的空间，工程师通常很难在不违反设计规则或创建冗长、低效路径的情况下布线走线。这种复杂性可能会延迟项目并增加信号完整性问题的风险。

解决方案：使用高级布线工具和 HDI 技术

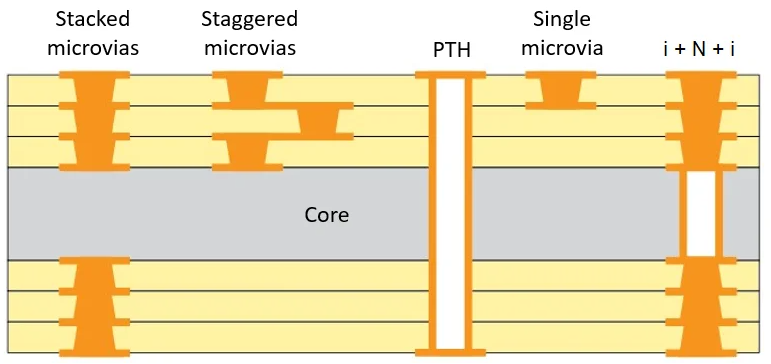

利用具有高级布线功能的 PCB 设计软件。自动布线器可以处理初始走线放置，然后您可以手动微调关键网络。高密度互连 （HDI） 技术，例如微孔和盲孔，可以通过连接层而不占用表面空间来实现更密集的布线。例如，与传统的 0.1 毫米钻孔相比，直径为 0.3 毫米的微孔可以释放空间。

首先优先考虑关键网络。在信号线之前布线电源和接地走线，以确保稳定的电压分布。保持高速走线短而直接，对于 1 GHz 以上的信号，最好在 1 英寸以下，以最大限度地减少延迟和干扰。

高密度 PCB 元件放置的最佳实践

除了解决特定挑战之外，采用一般最佳实践还可以提升您的高密度 PCB 设计：

• 尽早计划：在详细设计之前制定一个粗略的放置计划。预先确定关键组件及其约束。

• 使用模拟工具：SPICE 或 HyperLynx 等软件可以模拟信号完整性和热性能，以便在制造前发现问题。

• 迭代测试：构建原型以验证您的设计。一个小的测试运行可以揭示模拟可能遗漏的放置缺陷。

• 保持更新：制造技术不断发展。不断学习新材料和新技术，以领先于设计挑战。

掌握高密度PCB设计

高密度 PCB 元件放置是空间限制、信号完整性、热管理、可制造性和布线复杂性之间的平衡行为。通过了解 5 大挑战（空间有限、信号干扰、散热、DFM 问题和布线困难），您可以应用有针对性的解决方案来改进您的设计。多层堆叠、接地层、热通孔、DFM 协作和 HDI 布线等技术是工程师用于元件放置优化技术的强大工具。

随着电子产品的不断缩小和性能需求的增长，掌握高密度 PCB 组件间距并最大限度地减少密集 PCB 中的信号干扰仍将是关键技能。在您的下一个项目中开始实施这些策略，并毫不犹豫地联系制造商或同行寻求见解。
