在 PCB 高频损耗中，介质损耗是很多工程师容易忽视的环节 —— 明明优化了线路设计，损耗还是降不下来，很可能是基材选得不对。今天就聚焦 “基材选择”，教你如何通过选对基材类型、关注关键参数、匹配使用场景，轻松降低 PCB 高频介质损耗，让信号传输更稳定。

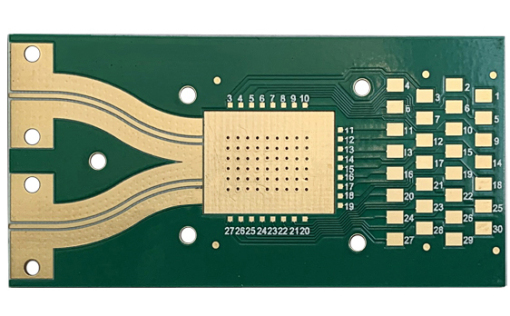

首先要明确，高频场景下的基材选择，核心是 “低 tanδ、低 Dk、高稳定性”，这三个参数直接决定了介质损耗的大小。普通 FR-4 基材虽然成本低，但 tanδ 值和 Dk 值较高，在频率超过 2GHz 的场景下，介质损耗会显著增加，无法满足需求，必须选择高频专用基材。
第一步：根据频率选基材类型，不同频段对应不同基材
高频专用基材主要分为三类：氟化物基材、聚苯醚类基材、改性 FR-4 基材，它们的性能和适用频段不同，选择时要 “对号入座”。
第一类：氟化物基材（如 PTFE、FEP），这是性能最顶尖的高频基材。PTFE（聚四氟乙烯）的 tanδ 值极低（0.001-0.002，1GHz），Dk 值稳定（2.2-2.3，1GHz），且在极宽的频率范围内（从 DC 到 100GHz 以上）性能变化小，非常适合毫米波（28GHz、60GHz）、卫星通信（Ka 频段）等超高频场景。比如汽车自动驾驶的毫米波雷达 PCB，几乎都选用 PTFE 基材，能有效减少介质损耗，提升雷达的探测距离和精度。但这类基材成本较高（是普通 FR-4 的 5-10 倍），且加工难度大（需要特殊的钻孔、蚀刻工艺），适合对性能要求极高的场景。
第二类：聚苯醚类基材（如 PPO、PPE），性能介于 PTFE 和普通 FR-4 之间。PPO 基材的 tanδ 值约为 0.002-0.004（1GHz），Dk 值约为 2.4-2.6（1GHz），成本比 PTFE 低 30%-50%，加工难度接近普通 FR-4，适合 5G 中高频段（3.5GHz、5GHz）、WiFi 6（5GHz、6GHz）等场景。比如 5G 手机的射频模块 PCB，很多选用 PPO 基材，既能满足介质损耗要求，又能控制成本和加工难度。
第三类：改性 FR-4 基材（如高 Tg FR-4、低损耗 FR-4），是普通 FR-4 的 “升级款”。通过在树脂中加入特殊添加剂，改性 FR-4 的 tanδ 值可降至 0.008-0.012（1GHz），Dk 值降至 3.8-4.2（1GHz），成本与普通 FR-4 接近（仅高 10%-20%），适合频率 1-2GHz 的场景，比如 4G 基站、普通 WiFi（2.4GHz）的 PCB 板。如果你的产品频率不高，且预算有限，改性 FR-4 是性价比之选。
第二步：关注基材关键参数，避免 “只看类型不看细节”
选对基材类型后，还要关注具体参数，避免踩 “参数陷阱”。除了核心的 tanδ 和 Dk，还要重点看三个参数：
一是 “Dk 值的频率稳定性”：有些基材在低频下 Dk 值很低，但频率升高后 Dk 值大幅波动，会导致信号色散，间接增加损耗。比如某款 PPO 基材，1GHz 时 Dk 值为 2.5，10GHz 时 Dk 值升至 2.8，这种稳定性差的基材不适合高频场景。优质基材的 Dk 值在目标频率范围内波动应小于 5%。
二是 “热稳定性”：高频 PCB 在工作时会发热（比如 5G 基站 PCB 温度可达 60-80℃），如果基材的热膨胀系数（CTE）过大，温度升高时会出现变形，导致 Dk 和 tanδ 值变化，增加损耗。比如 PTFE 基材的 CTE 较高（约 120ppm/℃），通常需要加入玻璃纤维增强，将 CTE 降至 50ppm/℃以下，确保热稳定性。
三是 “吸水性”：基材吸水后，Dk 和 tanδ 值会显著升高，介质损耗增加。比如普通 FR-4 的吸水率约为 0.15%，而优质高频基材的吸水率应低于 0.05%。在潮湿环境下（如户外基站、工业设备），吸水性是必须关注的参数，否则 PCB 长期使用后，介质损耗会越来越大。
第三步：结合场景匹配基材，不盲目追求 “高性能”
选择基材时，还要结合实际使用场景，避免 “性能过剩” 或 “性能不足”。比如：
—— 室内场景（如 WiFi 路由器、室内 5G 小基站）：环境稳定（温度 20-40℃，湿度 40%-60%），对基材的热稳定性和吸水性要求较低，可选用 PPO 或改性 FR-4 基材，兼顾性能和成本；
—— 户外场景（如户外 5G 基站、卫星接收设备）：温度波动大（-30℃至 70℃）、湿度高，需选用热稳定性好、吸水性低的基材，如 PTFE 或高稳定性 PPO 基材；
—— 便携设备（如 5G 手机、毫米波雷达模组）：对 PCB 厚度和重量有要求，需选用薄型高频基材（厚度 0.2-0.4mm），同时兼顾加工性，PPO 基材是常用选择。
选对基材是降低高频介质损耗的基础，后续的线路设计、叠层优化都需要基于合适的基材展开。不同供应商的同类型基材，参数可能存在差异，建议在批量采购前，先索取样品进行测试，验证介质损耗是否符合需求。
