PCB设计丝印的核心要素规范与设计避坑指南

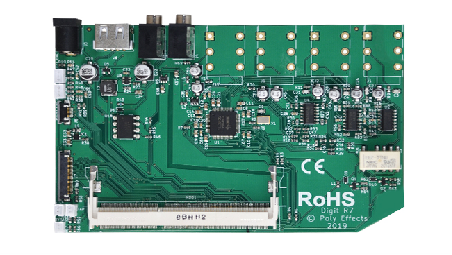

元器件标识规范：电阻、电容、电感等无源器件需标注 “位号 + 参数”，位号遵循 “区域编码 + 类型编码” 规则（如 R101 表示第 1 区域第 1 个电阻，C205 表示第 2 区域第 5 个电容），参数标注需简洁（如电阻标注 “10kΩ” 可简化为 “103”，电容标注 “10μF/16V” 可简化为 “106/16V”）；有源器件（如芯片、连接器）需标注位号 + 型号缩写（如 U301 表示第 3 区域第 1 个芯片，型号缩写 “STM32”），型号缩写需与 BOM 表一致，避免装配时混淆。

极性与方向指示：二极管、LED、电解电容等有极性元器件，需在丝印中添加极性标识 —— 二极管用 “箭头” 指示电流方向（箭头指向阴极），LED 用 “+” 标注阳极，电解电容用 “阴影区” 标注阴极；连接器（如 USB、HDMI）需标注 “Pin1” 位置（用 “1” 或 “△” 标识），避免插反导致设备损坏；时钟晶体、晶振等有方向要求的元器件，需用 “缺口” 或 “横线” 标注安装方向，与元器件封装的定位特征匹配。

字体类型与大小：优先选用 “矢量字体”（如 Arial、Helvetica），避免点阵字体放大后模糊；字体高度需根据 PCB 尺寸与元器件间距确定 —— 常规 PCB（面积＞100cm2）字体高度≥0.8mm，高密度 PCB（面积＜50cm2）≥0.6mm，微型 PCB（如可穿戴设备，面积＜10cm2）≥0.4mm；字体宽度与高度比例控制为 1:3（如高度 0.8mm 时宽度 0.27mm），避免过宽或过窄导致识别困难。

线宽与对比度：丝印线宽需≥0.15mm（常规 PCB）或≥0.1mm（高密度 PCB），过细易导致丝印断裂，过粗会占用过多空间；丝印颜色需与 PCB 底色形成高对比度 —— 绿色阻焊 PCB 优先选用白色丝印（对比度最高），黑色阻焊 PCB 选用白色或黄色丝印，避免选用灰色、棕色等低对比度颜色（识别准确率下降 30% 以上）；同时，丝印需避开阻焊开窗区域（如焊盘、测试点），避免丝印覆盖焊盘导致焊接不良（覆盖面积＞5% 会使焊锡湿润性下降）。

元器件旁丝印的布局：丝印需位于元器件正上方或正下方（距离元器件边缘 0.2-0.5mm），避免位于元器件侧面（装配时易被遮挡）；多个相邻元器件的丝印需保持整齐排列（横向或纵向对齐），间距≥0.3mm，避免重叠或拥挤（如 0402 封装元器件的丝印间距需≥0.2mm）；对于体积过小的元器件（如 01005 封装），可将丝印集中标注在附近空白区域，用箭头指向对应元器件，避免丝印与元器件重叠。

避坑要点：避免覆盖关键区域：丝印严禁覆盖焊盘（包括表贴焊盘与过孔焊盘），覆盖面积需≤0（即完全避开），否则会导致焊锡无法与铜箔结合，出现虚焊；避免覆盖测试点（直径≥0.8mm 的测试点），丝印覆盖会导致测试探针无法接触，影响调试；避免覆盖板边、安装孔（距离安装孔边缘≥1mm），防止装配时丝印磨损；同时，丝印需避开 PCB 的 “散热区域”（如功率芯片下方的覆铜区），高温会导致丝印脱落（温度＞150℃时白色丝印易发黄脱落）。

与阻焊层的协同：丝印需位于阻焊层覆盖区域（即非开窗区域），阻焊层开窗（焊盘）需比丝印边界大 0.1-0.2mm，确保丝印不覆盖焊盘；若阻焊层存在 “阻焊桥”（相邻焊盘间的阻焊连接），丝印需避开阻焊桥（距离≥0.1mm），避免丝印导致阻焊桥断裂；同时，丝印颜色需与阻焊层颜色兼容（如绿色阻焊与白色丝印兼容，黑色阻焊与白色丝印兼容），避免出现颜色渗透（如红色丝印在绿色阻焊上易出现色偏）。

与铜箔层的协同：丝印下方的铜箔层需避免大面积覆铜（除非是接地覆铜），若丝印下方有信号线（如 USB 差分对），需确保丝印与信号线的距离≥0.3mm，避免丝印印刷时的压力导致信号线损伤；丝印标识的 “接地符号”“电源符号” 需与实际铜箔连接一致（如接地符号下方需有接地覆铜），避免误导维修人员；此外，丝印需避开铜箔过孔（距离过孔边缘≥0.2mm），防止过孔焊接时的高温导致丝印脱落。
