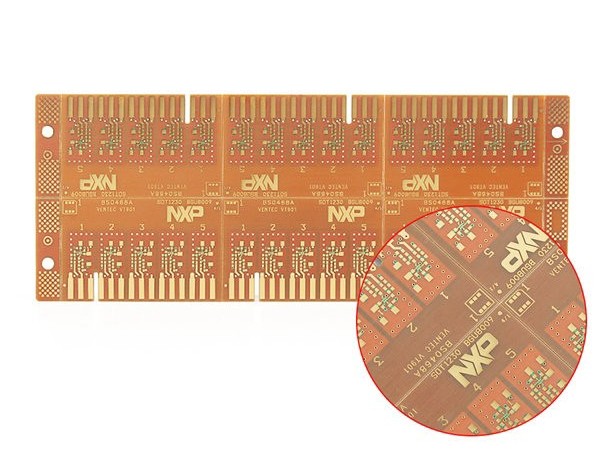

不同应用场景下的多层 PCB 叠层设计方案

多层 PCB 叠层设计需根据应用场景的核心需求定制，消费电子追求成本与密度平衡，工业控制强调可靠性与抗干扰，航空航天侧重极端环境适应性。针对不同场景优化叠层结构，可使产品性能提升 20-40%，同时降低 10-30% 的成本。

一、消费电子类多层 PCB 叠层设计（4-8 层）

消费电子（手机、平板、智能家居）的核心需求是轻薄、低成本、高密度，叠层设计特点：

• 层数选择：智能手机主板多采用 6-8 层（如 iPhone 主板为 8 层），智能手表等小型设备用 4 层。层数需与 BGA 引脚数匹配（0.4mm pitch BGA 需 8 层才能布线）。

• 叠层方案：8 层典型结构：顶层（信号 / 射频）-GND - 信号（高速）-VCC1-GND1 - 信号（低速）-VCC2 - 底层（信号 / 射频）。特点：① 射频信号走表层（便于天线连接），底层镜像接地（增强辐射效率）；② 中间层走高速信号（如 DDR、PCIe），被 GND 和 VCC 包围（EMC 优化）；③ VCC1（内核 1.8V）与 VCC2（外设 3.3V）分离，减少噪声耦合。

• 优化重点：① 厚度控制（总厚＜1mm），采用薄介质层（0.05-0.1mm）；② 高密度过孔（盲孔 / 埋孔占比＞80%），减小孔径（0.2-0.3mm）；③ 电源层采用局部铺铜（而非完整平面），节省空间。某安卓手机 6 层板设计中，通过此方案实现了 90% 的布通率，厚度控制在 0.8mm。

二、工业控制类多层 PCB 叠层设计（6-12 层）

工业控制设备（PLC、变频器、传感器）需应对强电磁干扰（EMI）和宽温环境（-40℃~85℃），叠层设计强调抗干扰与可靠性：

• 层数选择：中小型 PLC 用 6-8 层，复杂控制系统（如机器人控制器）用 10-12 层，需独立层隔离模拟、数字、功率信号。

• 叠层方案：10 层典型结构：顶层（功率信号）-GND - 模拟信号 - AGND-DGND - 数字信号 - VCC1-GND1-VCC2 - 底层（功率信号）。特点：① 模拟地（AGND）与数字地（DGND）单独层，中间用绝缘层隔离（避免共模干扰）；② 功率信号走表层（便于散热），铜厚≥70μm（承载大电流）；③ 高速数字信号（如 EtherCAT）走中间层，被 GND 和 VCC 包围（阻抗稳定）。

• 优化重点：① 电源层与接地层的层间距＜0.15mm（增加电容，抑制噪声）；② 模拟信号层远离功率层（间距≥0.5mm）；③ 采用高 Tg 材料（≥170℃），增强宽温稳定性。某变频器 8 层板设计中，通过 AGND 与 DGND 分离，模拟信号噪声从 50mV 降至 10mV，满足传感器精度要求。

三、通信设备类多层 PCB 叠层设计（8-20 层）

通信设备（基站、路由器、交换机）需处理多速率信号（1Gbps-100Gbps），叠层设计以信号完整性为核心：

• 层数选择：5G 基站主板用 16-20 层，高端路由器用 12-16 层，需为不同速率信号（如 CPRI、Ethernet）分配独立层。

• 叠层方案：16 层典型结构：顶层（射频）-GND - 高速信号 1（100G）-GND1 - 高速信号 2（25G）-VCC1-GND2 - 高速信号 3（10G）-GND3 - 低速信号 - VCC2-GND4 - 控制信号 - VCC3-GND5 - 底层（射频）。特点：① 每对高速信号层配独立接地层（阻抗控制精准）；② 射频层上下对称（减少驻波比）；③ 多电源层（VCC1-3）分别服务不同速率器件（避免电源噪声耦合）。

• 优化重点：① 高速信号层采用低损耗材料（如罗杰斯 RO4835，损耗角正切 0.0037）；② 层间对齐（偏差＜0.1mm），确保过孔阻抗连续；③ 电源层与接地层的重叠面积＞90%（降低阻抗）。某 5G 基站 16 层板设计中，100G 信号层的阻抗控制在 50±2Ω，眼图眼高＞60% Vpp，满足 3GPP 规范。

四、医疗电子类多层 PCB 叠层设计（6-10 层）

医疗电子（监护仪、超声设备、植入式器件）需兼顾低噪声与生物安全性，叠层设计特点：

• 层数选择：体外设备（如监护仪）用 6-8 层，体内设备（如心脏起搏器）用 4-6 层（受体积限制）。

• 叠层方案：8 层体外设备结构：顶层（传感器信号）-AGND - 模拟信号 - VCC（模拟）-GND - 数字信号 - VCC（数字）- 底层（接口信号）。特点：① 传感器信号层紧邻 AGND（噪声＜1mV）；② 模拟与数字电源完全分离（通过磁珠连接）；③ 接口信号层（如 USB）单独设计，配保护电路（防静电）。

• 优化重点：① 采用生物兼容材料（如无铅焊料、RoHS 合规基板）；② 模拟信号层铜厚≥35μm（降低电阻噪声）；③ 电源纹波＜1%（确保微弱信号采集，如心电信号）。某超声设备 6 层板设计中，通过模拟层与数字层的严格隔离，信号噪声从 20mV 降至 5mV，图像分辨率提升 30%。

五、航空航天类多层 PCB 叠层设计（10-24 层）

航空航天设备需在极端环境（振动、辐射、高低温）下可靠工作，叠层设计强调冗余与抗辐射：

• 层数选择：卫星载荷用 16-24 层，飞机航电用 10-16 层，需冗余设计（关键信号双备份）。

• 叠层方案：16 层航电结构：顶层（冗余信号）-GND - 主信号 1-VCC1-GND1 - 主信号 2-VCC2-GND2 - 主信号 3-VCC3-GND3 - 主信号 4-VCC4-GND4 - 冗余信号 - 底层（GND）。特点：① 关键信号（如飞控指令）主备两层（物理隔离）；② 全板包裹接地层（顶层与底层均为 GND，抗辐射）；③ 电源层分散布置（避免单点故障导致全板断电）。

• 优化重点：① 采用军标材料（如 FR-408，Tg≥180℃，耐辐射 100krad）；② 层间黏合剂含玻璃纤维（增强抗振动能力，振动测试 10-2000Hz 无故障）；③ 过孔金属化厚度≥20μm（防止辐射导致的孔壁腐蚀）。某卫星载荷 18 层板设计中，通过冗余叠层和抗辐射材料，实现了 5 年在轨零故障。
