柔性PCB制造工艺的关键难点与解决方案

一、柔性基材处理的工艺难点与突破

柔性 PCB 基材（如 PI、PET）质地柔软、易变形，在制造初期的基材固定、清洁与预处理环节易出现问题，直接影响后续工艺精度。

（一）基材固定难题与解决

柔性基材在布线、蚀刻等工艺中需平整固定，若固定不当易出现褶皱、偏移，导致线路对位偏差（超过 0.05mm）。传统刚性 PCB 的真空吸附固定方式对柔性基材适用性差，易导致基材拉伸变形（拉伸率超过 1%）。解决方案：采用 “载体 + 粘性固定” 复合方式，先将柔性基材临时粘接在刚性载体（如 FR-4 板）上，载体厚度 0.5-1mm，确保刚性支撑；粘接剂选用低粘度、易剥离型（剥离力≤0.5N/mm），避免后续剥离时损伤基材。某柔性 PCB 厂家采用该方案后，基材偏移率从 5% 降至 0.5% 以下，线路对位精度控制在 ±0.02mm。

（二）基材清洁与预处理难点

柔性基材表面易残留油污、粉尘（尤其 PI 基材静电吸附性强），若清洁不彻底，会导致后续镀层附着力下降（剥离强度＜0.8N/mm）、覆盖膜气泡。传统水洗清洁方式对柔性基材易造成褶皱，且 PI 基材耐化学腐蚀性有限，无法使用强碱性清洁剂。解决方案：采用 “等离子清洁 + 无水酒精擦拭” 组合工艺，等离子清洁（功率 300-500W，时间 30-60 秒）去除表面有机物与静电，无水酒精（纯度 99.9%）擦拭去除残留颗粒；清洁后 1 小时内进入下一工序，避免二次污染。某医疗柔性 PCB 案例中，该工艺使镀层附着力提升至 1.2N/mm 以上，覆盖膜气泡率从 8% 降至 0.5%。

二、线路制造环节的核心工艺挑战

柔性 PCB 线路制造需兼顾精细度与柔性，在布线、蚀刻、镀层环节面临不同于刚性 PCB 的挑战。

（一）精细布线的精度控制

柔性 PCB 常用于小型设备（如可穿戴设备），需设计精细线路（线宽 / 线距≤0.1mm），但柔性基材易变形，导致光刻胶涂覆不均、曝光对位偏差。挑战表现：线宽偏差超过 ±10%（设计 0.1mm，实际 0.09mm 或 0.11mm），线距过小导致短路。解决方案：1. 采用薄型光刻胶（厚度 5-10μm），涂覆时控制转速（3000-5000rpm），确保胶层均匀（偏差≤0.5μm）；2. 曝光设备选用高精度对位系统（定位精度 ±0.005mm），采用 CCD 视觉定位，补偿基材变形量；3. 显影后用 200 倍显微镜抽检，确保线宽 / 线距偏差≤±5%。某可穿戴设备柔性 PCB 采用该方案后，精细线路合格率从 75% 提升至 98%。

（二）蚀刻工艺的均匀性控制

柔性基材的热膨胀系数（PI 为 20-30ppm/℃）高于刚性基材，蚀刻时温度波动易导致基材伸缩，使蚀刻不均匀（线宽偏差＞0.01mm），且 PI 基材的蚀刻速率（约 1μm/min）低于 FR-4，易出现蚀刻不彻底。解决方案：1. 蚀刻液温度控制在 45±2℃，采用恒温槽与搅拌系统（转速 200-300rpm），确保温度均匀；2. 调整蚀刻时间（PI 基材比刚性基材延长 20%-30%），采用分段蚀刻（先低速蚀刻 50%，再高速蚀刻剩余部分）；3. 蚀刻后用去离子水（电阻率≥18MΩ?cm）清洗 3-5 分钟，避免残留蚀刻液腐蚀线路。某高频柔性 PCB 案例中，该工艺使蚀刻均匀性提升至 95% 以上，线路边缘粗糙度 Ra≤1μm。

（三）镀层工艺的柔性适配

柔性 PCB 需镀层具备良好柔韧性（断裂伸长率≥15%），避免弯折时镀层开裂，但传统刚性 PCB 的电镀工艺（如高电流密度电镀）易导致镀层结晶粗糙、脆性增加。挑战表现：镀层在弯折 1000 次后开裂率超过 20%，导通电阻上升＞10%。解决方案：1. 电镀铜采用低电流密度（1-1.5A/dm2），延长电镀时间（确保铜层厚度 18-35μm），加入柔韧性添加剂（如聚乙二醇，浓度 5-10g/L），使镀层结晶细化；2. 表面处理优先选沉金（金层厚度 0.05-0.1μm），沉金层柔韧性优于电镀金，且耐腐蚀性强；3. 镀层后进行退火处理（温度 120-150℃，时间 30-60 分钟），消除镀层内应力。某折叠屏柔性 PCB 采用该方案后，镀层弯折 10 万次开裂率＜1%，导通电阻稳定。

三、层压与成型工艺的特殊难点

柔性 PCB 的层压需避免气泡、褶皱，成型需保证边缘光滑，这两个环节是制造中的关键瓶颈。

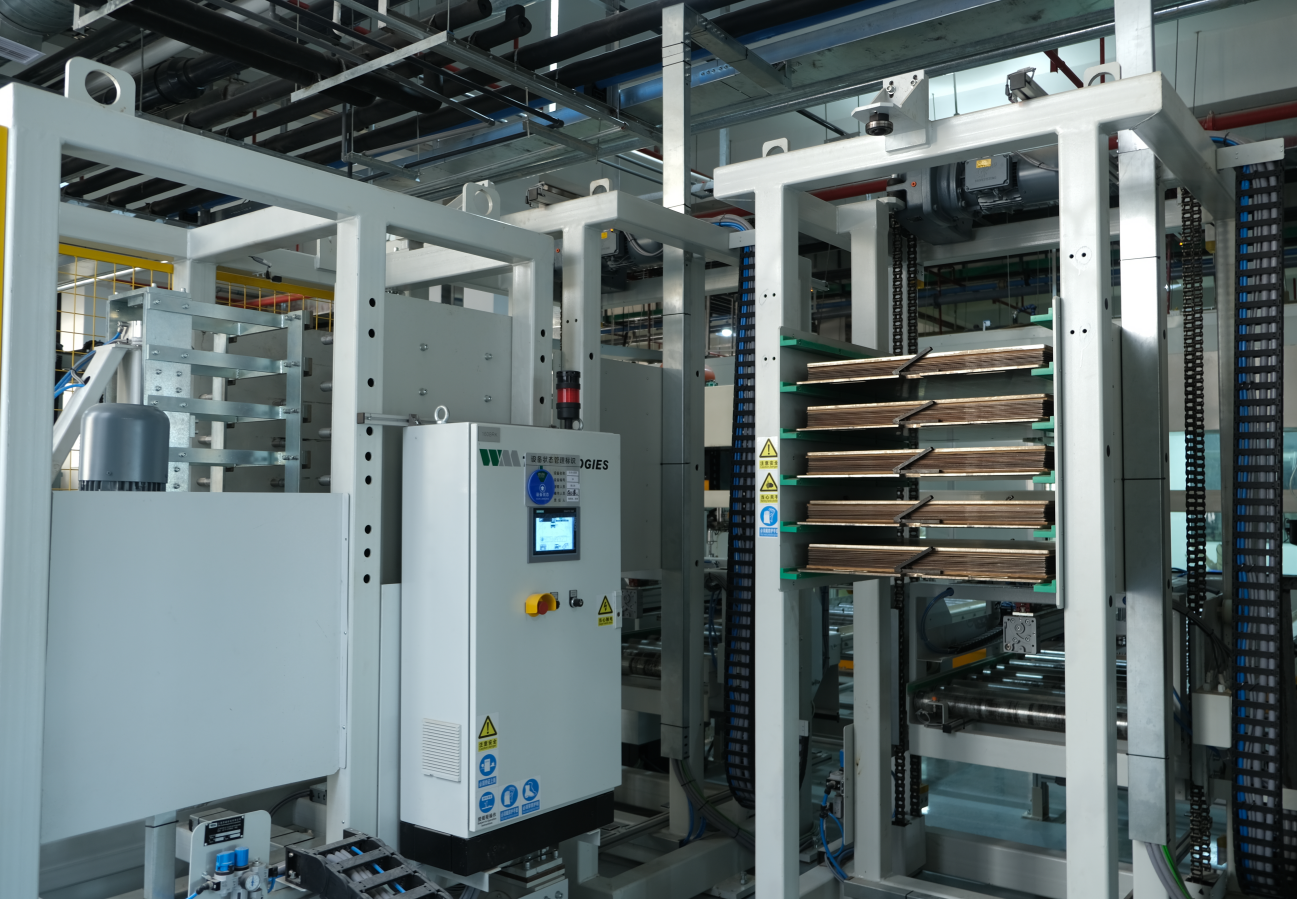

（一）层压工艺的气泡与褶皱问题

柔性基材与覆盖膜、胶粘剂层压时，易因空气残留形成气泡（直径＞0.1mm），或因基材拉伸形成褶皱，影响绝缘性能（气泡处绝缘电阻＜100MΩ）与柔性。解决方案：1. 层压前进行预压（温度 80-100℃，压力 0.5-1MPa，时间 10-15 秒），排出部分空气；2. 采用真空层压设备（真空度≤-0.095MPa），层压温度根据胶粘剂类型设定（丙烯酸类 120-140℃，环氧树脂类 150-170℃），压力 1.5-2MPa，时间 30-40 秒；3. 层压后缓慢降温（降温速率 5-10℃/min），避免温度骤变导致基材收缩不均。某汽车柔性 PCB 案例中，该工艺使层压气泡率从 12% 降至 1% 以下，褶皱率＜0.5%。

（二）成型工艺的边缘质量控制

柔性 PCB 成型（切割）需保证边缘无毛刺（长度≤0.05mm）、无基材分层，传统模具冲压成型易导致柔性基材拉伸、边缘毛边，尤其对异形件（如弧形、窄条）成型难度大。解决方案：1. 优先采用激光切割（CO?激光或紫外激光），CO?激光适用于厚基材（≥25μm），切割速度 10-20mm/s；紫外激光适用于薄基材（≤12.5μm），切割精度 ±0.01mm，边缘粗糙度 Ra≤0.5μm；2. 切割后进行等离子去毛刺（功率 200-300W，时间 10-20 秒），去除边缘微小毛边；3. 对模具成型的柔性 PCB，采用高精度模具（公差 ±0.01mm），冲压速度控制在 5-10 次 / 分钟，避免高速冲压导致基材变形。某医疗柔性 PCB 案例中，激光切割使成型边缘合格率从 80% 提升至 99%，毛边率＜0.3%。
