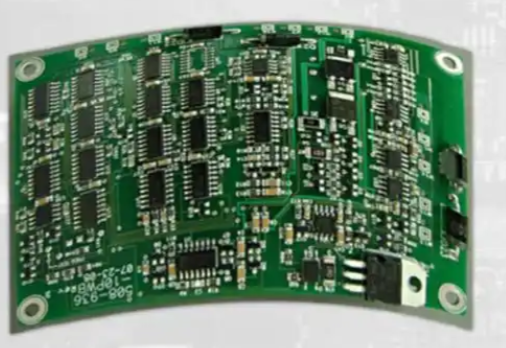

PCB翘曲的原因是什么？

PCB翘曲的原因

PCB设计

1、组件布局不合理

元器件浓度分布：如果PCB上的元器件集中在某个区域，则该区域的重量和热量就会集中，导致局部应力增加。在温度变化或机械振动的情况下，这种局部应力可能会导致 PCB 翘曲。

不对称布局：如果PCB的布局不对称，则会造成PCB不同方向的应力不均匀。例如，在设计双层PCB时，如果一侧的元件较多，另一侧的元件相对较少，那么在焊接或使用过程中，由于两侧的热膨胀系数不同，PCB可能会翘曲。

2、接线设计不当

铜箔分布不均匀：PCB上的铜箔是导体的重要组成部分，但如果铜箔分布不均匀，PCB不同区域的热膨胀系数会有所不同。例如，大面积的铜箔在加热时膨胀会更大，而没有铜箔或铜箔较少的区域会膨胀更少，从而产生应力差，导致PCB翘曲。

布线方向不合理：如果PCB上的布线方向不一致，会造成不同方向的不同应力。例如，在设计高速数字电路时，如果布线方向杂乱，不同方向可能会出现不同的信号传输延迟和阻抗变化，造成应力不均匀和PCB翘曲。

材料选择

1、基材选择不当

无与伦比的热膨胀系数：不同的基材具有不同的热膨胀系数（CTE）。如果PCB上的元件、铜箔和基板材料的热膨胀系数不匹配，温度变化时会发生不同程度的膨胀和收缩，导致应力不均匀和PCB翘曲。

材料厚度和强度不合适：基板材料的厚度和强度也会影响PCB的翘曲。如果基材太薄或强度不够，在受到外力或温度变化时容易变形和翘曲。相反，如果基板材料太厚或太坚固，可能会使PCB在制造过程中难以加工，也可能增加翘曲的风险。

材料质量不稳定：如果基板材料质量不稳定，不同批次材料的性能存在差异，也可能导致PCB翘曲。例如，一些低质量的基板材料可能存在内部缺陷、杂质等问题，这些问题可能导致PCB在制造或使用过程中翘曲。

2、铜箔质量差

铜箔厚度不均匀：如果PCB铜厚度不均匀，会导致PCB不同区域的导热系数不同，导致温度分布不均匀、应力差、PCB翘曲等现象。

铜箔附着力弱：如果铜箔与基板之间的附着力不强，铜箔可能会在温度变化或机械振动等条件下剥落基板，导致PCB翘曲。

生产

1、工艺参数控制不当

温度控制不准确：在PCB的制造过程中，温度是一个非常重要的参数。例如，在层压过程中，如果温度过高或过低，都会导致基材和粘合剂固化不均匀，产生内应力，并导致PCB翘曲。在焊接过程中，如果温度曲线设置不当，还可能导致PCB受热不均匀，造成翘曲。

压力控制不合理：在层压、钻孔等工序中，需要施加一定的压力。如果压力过大或过小，都会导致PCB内部材料分布不均匀，从而产生应力差异，从而造成翘曲。

时间控制不当：在PCB的制造过程中，每个工艺环节的时间也需要严格控制。例如，在固化过程中，如果时间过长或过短，都会导致粘合剂不完全或过度固化，从而产生内应力，造成PCB翘曲。

2、生产工艺不合理

反复加热和潮湿：在PCB的生产过程中，如果多次经历高温高湿环境，PCB材料的性能会发生变化，从而增加翘曲的风险。

加工顺序不当：在PCB的制造过程中，不同的加工工艺有不同的顺序要求。如果加工顺序不当，可能会导致PCB内部应力分布不均匀，从而导致翘曲。

PCB 供应商如何处理翘曲的 PCB

如果检测到翘曲的 PCB，PCB 供应商通常会采取以下措施进行处理：

1.评估翘曲程度

首先，对翘曲的PCB进行全面的检查和评估，以确定翘曲的程度和原因。可以使用专业的测量设备，如三维测量仪、翘曲测量仪等，测量PCB的翘曲情况，分析翘曲的原因。

2. 采取纠正措施

如果翘曲程度较轻，可以尝试采取一些纠正措施，使PCB恢复平整度。例如，可以通过加热和加压来纠正翘曲的PCB。在加热过程中，可以使用热风枪或烤箱等设备将PCB加热到一定温度，使基板材料软化;然后，在加热的同时施加适当的压力，使PCB恢复平整度。

3、废料处理

如果翘曲严重，无法通过纠正措施恢复平整，或者校正后的PCB仍不能满足质量要求，供应商可能会报废PCB。同时，供应商会对生产过程进行全面的检查和分析，找出翘曲的根本原因，并采取相应的改进措施，避免类似问题再次发生。

4、与客户沟通洽谈

在处理翘曲问题的过程中，供应商应及时与客户进行沟通和协商，向客户解释问题的原因和处理方法，并提供相应的解决方案。例如，如果翘曲的PCB影响了客户的生产进度，供应商可以考虑加快生产进度，为客户提供替换PCB，以减少客户的损失。

结论

PCB翘曲是一个需要高度重视的问题，可能会对电子产品的生产和使用产生许多不利影响。了解PCB翘曲的原因、影响和应对策略对于提高电子产品的质量和可靠性至关重要。
