PCB 制造中的 FR4 材料解释

FR4 是现代印刷电路板 （PCB） 制造的支柱，以其可靠性、多功能性和经济性而闻名。对于设计电子设备的工程师来说，了解 FR4 的特性和应用对于创建高性能、经济高效的 PCB 至关重要。在这篇博文中，我们将深入探讨是什么让 FR4 成为首选材料，探索其优势，并重点介绍它在 PCB 应用中的亮点和不足之处。

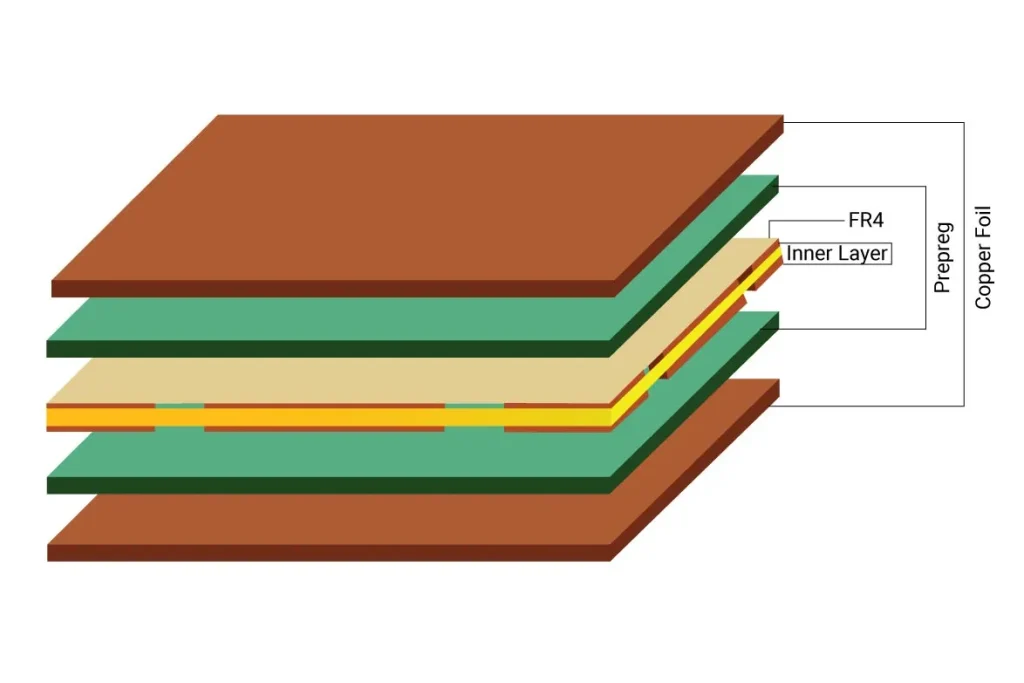

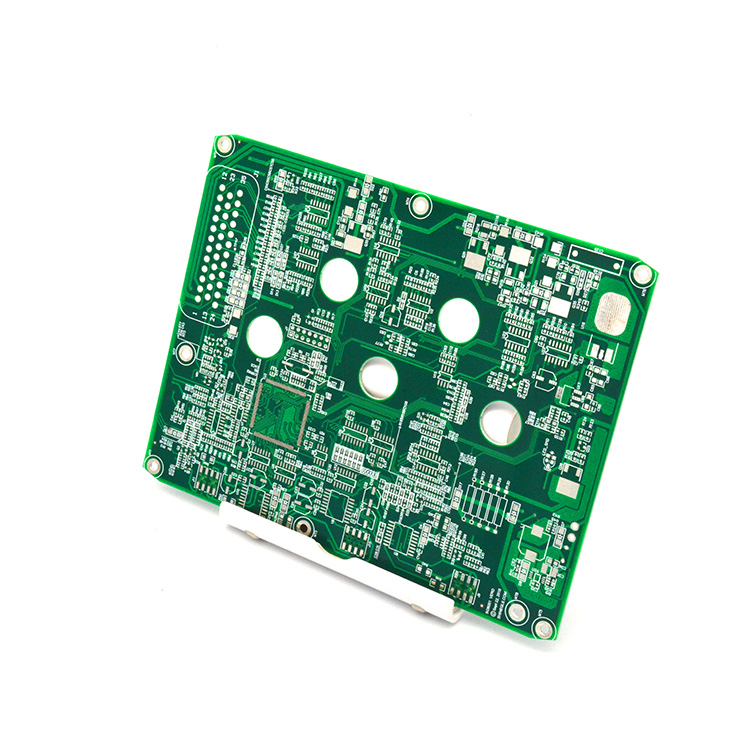

什么是FR4材料？

FR4 是一种由浸渍环氧树脂的玻璃纤维编织布制成的复合材料。“FR”代表“阻燃剂”，“4”将其归入一系列阻燃材料，符合UL94V-0标准。该标准确保材料在暴露于火焰时能够抵抗燃烧并自熄——这是电子安全的关键特征。

FR4 被广泛认为是 PCB 基板的行业标准，结合了物理耐用性、电绝缘性和热稳定性。它的广泛使用源于数十年久经考验的性能，使其成为各行业工程师值得信赖的选择。

FR4材料的性能

FR4 的受欢迎程度来自于其均衡的特性。下面，我们将探讨其物理、电气和热特性，并提供具体数据，以帮助您评估其对设计的适用性。

物理特性

- 密度：FR4 的密度为 1.7 至 1.9 g/cm3，在轻量化设计和机械强度之间取得了平衡。

- 强度重量比：编织玻璃纤维增强材料使 FR4 具有卓越的耐用性，而不会增加不必要的重量，是紧凑型电子产品的理想选择。

- 防潮性：FR0.10 的吸湿率约为 4%（在水中 24 小时后），在潮湿条件下保持其完整性，保护电气和机械性能。

电气特性

- 介电常数 （Dk）：FR4 的 Dk 范围为 3.8 至 4.8，受玻璃编织、厚度和树脂含量的影响。该值会影响信号传播和阻抗控制，这是高速电路的关键考虑因素。

- 耗散因数 （df）：Df 随频率增加而增加，通常在 1 MHz 时约为 0.02，从而导致高频应用中的信号损耗。然而，对于大多数标准设计，这是可以管理的。

- 介电强度：FR4 的电压约为 20 kV/mm，可在导电层之间提供坚固的绝缘，从而降低短路风险。

热特性

- 玻璃化转变温度 （Tg）：标准 FR4 的 Tg 为 130°C 至 140°C，标志着它从刚性转变为柔性。高 Tg 选项（高达 170°C 或更高）可用于热密集型应用。

- 热膨胀系数 （CTE）：FR4 的 CTE 在 X 和 Y 方向上为 14-18 ppm/°C，在 Z 方向上为 70-100 ppm/°C。这决定了它如何随着温度变化而膨胀或收缩，从而影响长期可靠性。

- 阻燃性：FR4 符合 UL94V-0 标准，通过抵抗火势蔓延来确保安全——这是消费类和工业电子产品的必备条件。

FR4材料的优点

FR4 主导 PCB 制造是有充分理由的。以下是其突出的优点：

- 成本效益：与罗杰斯或 PTFE 等先进材料相比，FR4 提供了无与伦比的价值，可以控制项目预算。

- 可靠性：数十年的使用使 FR4 的行为具有可预测性，降低了设计风险并确保了一致的性能。

- 多面性：从单层板到复杂的多层设计，FR4 适应不同的制造需求。

- 可用性：凭借全球供应链，FR4 易于获取，最大限度地减少采购延误。

- 易于制造：FR4 与标准工艺（钻孔、蚀刻和层压）兼容，简化了生产。

这些优点使 FR4 成为大多数 PCB 应用的默认选择，平衡了性能与实用性。

FR4材料的应用

FR4 的多功能性在各行各业都大放异彩。您可以在此处找到它的实际应用：

- 消费电子产品：使用可靠、经济实惠的 PCB 为智能手机、笔记本电脑和电视供电。

- 汽车：在不同条件下支持发动机控制单元、传感器和信息娱乐系统。

- 电信：使路由器、交换机和基站具有稳定的电气性能。

- 工业控制：在恶劣的环境中驱动自动化系统、电源和仪表。

- 医疗器械：精确、安全地支持诊断工具和监控设备。

FR4材料的局限性

FR4 不是一个放之四海而皆准的解决方案。工程师应该意识到它的限制：

- 高频性能：在高于 1 GHz 的频率下，FR4 的 Dk （3.8-4.8） 和 Df （0.02） 会导致信号衰减和阻抗失配。像 Rogers 4350（Dk ~3.5，Df ~0.004）这样的高频层压板通常在这里优于它。

- 热限制：标准 FR4 的 Tg 为 130°C-140°C，可能不足以应对极端高温;可能需要高 Tg FR4 或聚酰亚胺 （Tg ~250°C）。

- 刚性：FR4 缺乏柔韧性，不适合柔性或刚柔结合 PCB——聚酰亚胺或聚酯薄膜是更好的替代品。

了解这些限制有助于工程师决定何时适合 FR4 以及何时探索其他材料。

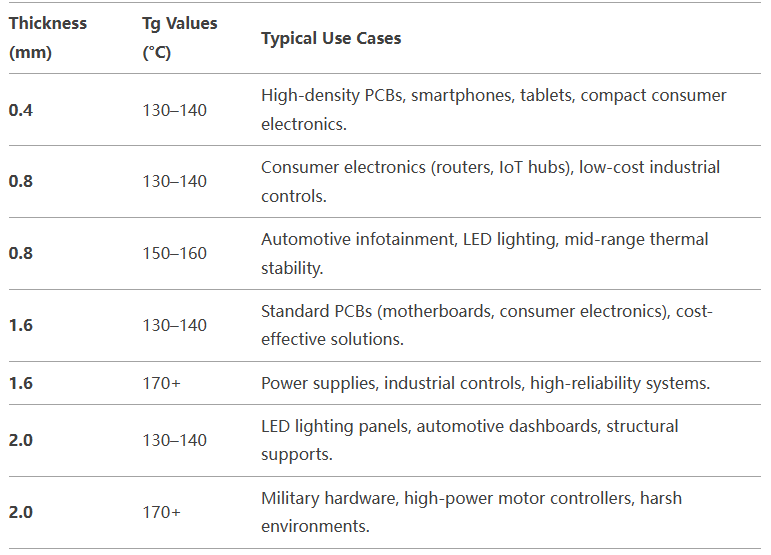

选择正确的 FR4 材料

选择 FR4 需要根据您的设计需求进行定制。考虑以下因素：

- 厚度：0.8 毫米、1.6 毫米或 2.0 毫米等选项会影响机械强度和柔韧性。较薄的电路板适合紧凑的设计;较厚的增强耐用性。

- Tg值：标准 Tg （130°C-140°C） 适用于大多数应用，但高 Tg FR4 （170°C+） 更适合无铅焊接或高温环境。

- 铜重量：常见的重量（1 盎司（35μm）或 2 盎司（70μm））会影响电流容量和散热。根据功率要求进行选择。

例如，具有 1 盎司铜和 140°C Tg 的 1.6 毫米 FR4 板是消费类小工具的可靠选择，而高 Tg 的 2 盎司变体则适合汽车控制单元。

FR4 仍然是 PCB 制造的基石，将成本、可靠性和多功能性融合到满足大多数工程需求的材料中。其特性涵盖机械强度、电绝缘性和热稳定性，使其成为从消费类产品到工业系统的应用的理想选择。虽然它在高频或极端温度场景中存在局限性，但了解何时使用 FR4（或改用替代品）是优化设计的关键。
