工程师必备PCB成像的常见故障与排除实战指南

在使用 PCB 成像设备的过程中，工程师常会遇到各种成像故障 —— 比如图像模糊、色彩偏差、缺陷漏检，这些问题不仅影响检测精度，还可能导致误判（将合格 PCB 判定为不合格，或遗漏真正的缺陷），给生产或维修带来麻烦。今天，我们就针对 PCB 成像的常见故障，分析背后的原因，并给出具体的排除方法和预防技巧，帮助你快速解决问题，让成像设备恢复 “精准视力”。

第一个常见故障：“成像模糊，细节不清”。这是最直观的故障，表现为 PCB 线路、焊盘的边缘模糊，无法分辨细微缺陷（如 0.01mm 的线路缺口）。导致模糊的原因主要有三类：

一是 “光学系统污染”。成像设备的镜头、光源灯罩在长期使用中，会积累灰尘、油污（尤其是在 SMT 车间，空气中有焊膏挥发物），这些污染物会散射光线，导致图像清晰度下降。比如某维修车间的光学成像设备，因长期未清洁镜头，镜头表面附着一层油污，拍摄的 PCB 图像中，线路边缘出现 “毛边”，无法准确判断线路是否断线。

排除方法：先关闭设备电源，用专用镜头纸蘸取镜头清洁液（避免用酒精，可能损伤镀膜），轻轻擦拭镜头表面；再用压缩空气吹除光源灯罩内的灰尘，确保光源出光均匀。清洁后开机测试，若图像仍模糊，可检查镜头焦距是否偏移 —— 通过设备的 “焦距校准功能”，用标准校准板（带有已知尺寸的线条）重新校准焦距，直到线条边缘清晰。

二是 “光源老化或角度不当”。光源是光学成像的 “眼睛”，若光源亮度下降（如 LED 灯珠老化），或光源角度与 PCB 表面不匹配，会导致 PCB 表面明暗不均，细节无法呈现。比如检测带有阻焊层的 PCB 时，若光源角度过陡，阻焊层表面会产生反光，掩盖焊盘的缺陷。

排除方法：更换老化的光源模块（注意与设备型号匹配）；根据 PCB 类型调整光源角度 —— 检测表面线路时，用 45° 角斜射光源，突出线路边缘；检测焊盘时，用环形光源，确保焊盘均匀受光。

三是 “相机传感器故障”。CCD/CMOS 传感器是图像采集的核心，若传感器出现坏点或信号传输故障，会导致图像出现 “模糊块” 或 “横纹”。这种情况较少见，但一旦发生，需专业维修。

预防技巧：定期（如每月）清洁光学系统，避免污染物积累；根据使用频率，每 1-2 年更换一次光源模块；避免设备受到剧烈震动，防止传感器或镜头偏移。

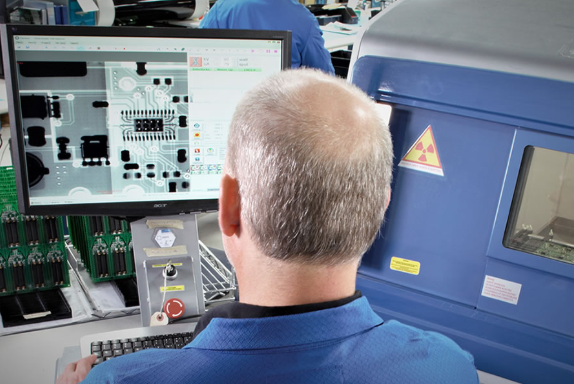

第二个常见故障：“X 射线成像出现‘伪影’，影响判断”。X 射线成像中，“伪影” 是指图像中出现的虚假缺陷（如不存在的 “空洞”“断线”），容易导致工程师误判。伪影的主要原因有两个：

一是 “PCB 放置不当”。X 射线成像时，PCB 需平整放置在载物台上，若 PCB 弯曲、倾斜，或载物台表面有异物（如金属碎屑），会导致 X 射线穿透路径异常，形成伪影。比如某汽车 PCB 检测中，载物台上有一颗微小的焊锡粒，X 射线穿过焊锡粒时，在图像中形成一个 “深色圆点”，被误判为 BGA 焊点的空洞。

排除方法：取出 PCB，检查载物台表面，用无尘布清洁异物；将 PCB 平整固定在载物台上，确保 PCB 表面与 X 射线束垂直，再重新拍摄图像。

二是 “X 射线参数设置不合理”。X 射线的管电压、管电流直接影响穿透深度和图像对比度，若参数过高，会导致 PCB 内部结构 “过度穿透”，细节丢失；若参数过低，金属结构的吸收信号过强，形成 “黑影伪影”。比如检测多层 PCB 时，若管电压过低，内层线路的图像会与基板混淆，出现 “断线伪影”。

排除方法：根据 PCB 的厚度和材质，调整 X 射线参数 —— 薄 PCB（如手机 PCB，厚度 0.8mm）用低管电压（30-50kV）、低管电流（100-200μA）；厚 PCB（如工业 PCB，厚度 2mm 以上）用高管电压（60-100kV）、中管电流（200-300μA）。也可使用设备的 “自动参数匹配功能”，让设备根据 PCB 厚度自动调整参数。

预防技巧：成像前仔细清洁载物台，固定好 PCB；建立不同类型 PCB 的 X 射线参数库，避免每次手动调整的误差。

第三个常见故障：“红外成像温度不准，热点定位偏差”。红外成像的核心是温度检测，若温度显示不准或热点位置偏移，会导致故障排查失误。主要原因有：

一是 “红外校准失效”。红外成像设备需要定期用标准黑体炉（已知温度的热源）校准，若长期未校准，温度检测精度会下降。比如某服务器维修中，红外设备未校准，实际温度为 70℃的芯片，图像显示为 55℃，导致工程师误以为芯片温度正常，遗漏故障点。

排除方法：使用标准黑体炉，按照设备说明书的步骤进行温度校准 —— 先将黑体炉设定为多个标准温度（如 30℃、50℃、80℃），让红外设备分别采集温度数据，完成校准。

二是 “距离与角度偏差”。红外成像的温度检测精度与设备到 PCB 的距离、角度相关 —— 距离过远，检测区域变大，无法精准定位热点；角度过大，会导致温度测量值偏低（因红外辐射的反射损失）。比如检测 PCB 上的小芯片时，若设备距离超过 50cm，热点会 “扩散”，无法确定是哪个芯片发热。

排除方法：调整设备与 PCB 的距离（建议 10-30cm），确保热点区域在图像中占据足够比例（如 10×10 像素以上）；保持设备镜头与 PCB 表面垂直，避免角度偏差超过 15°。

预防技巧：每 3 个月用标准黑体炉校准一次红外设备；检测前根据 PCB 上元件的大小，调整设备距离和角度，确保检测精度。

最后，给大家分享一个 “故障排除小口诀”：成像模糊先清洁，光源焦距要检查；X 射线伪影看放置，参数匹配别落下；红外不准先校准，距离角度调整佳。记住这个口诀，能快速定位常见故障，提高排查效率。

PCB 成像设备的故障并不可怕，只要掌握常见故障的原因和排除方法，定期维护校准，就能让设备始终保持 “精准视力”，为 PCB 的检测和维修提供可靠支持。
