1. 引言

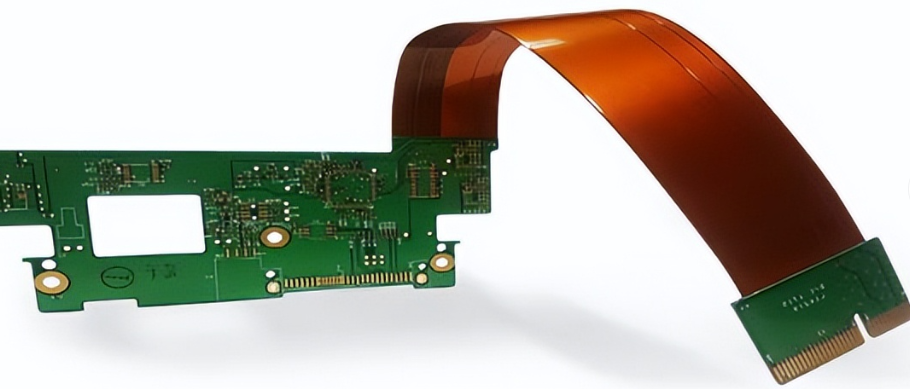

刚柔结合微孔PCB因兼具刚性区域的稳定性与柔性区域的弯折性，广泛应用于可穿戴设备、医疗器械等场景，但行业数据显示，60%的刚柔PCB失效源于微孔区域弯折开裂——某智能手表厂商曾因刚性与柔性材料适配不良，导致微孔区域在1000次弯折后开裂率达35%，产品返修率超20%。刚柔微孔PCB需选用兼容弯折与加工的专用材料，捷配深耕刚柔结合PCB领域8年，累计交付80万+片刚柔微孔PCB，弯折寿命稳定在5000次以上，本文拆解刚柔微孔材料核心参数、选型标准及弯折可靠性优化方案，助力解决弯折开裂痛点。
刚柔结合微孔 PCB 材料选型需聚焦 “刚性 - 柔性兼容性”，且需符合IPC-2223（刚柔结合印制板设计标准）第 6.3 条款与IPC-6013（刚柔结合印制板标准） 要求：一是柔性基材弯折性能，柔性区域需选用聚酰亚胺（PI）基材，断裂伸长率≥50%，弯折半径≤1mm（180° 弯折），按IPC-TM-650 2.4.19 标准，5000 次弯折后无裂纹；二是刚性 - 柔性结合兼容性，刚性基材与柔性基材的热膨胀系数（CTE）差值需≤10ppm/℃，避免热压合后产生内应力，导致微孔区域开裂，捷配测试显示，CTE 差值超 15ppm/℃时，弯折开裂率上升 40%；三是微孔加工兼容性，柔性 PI 基材需适配激光钻孔，微孔孔径 0.1~0.2mm，孔壁粗糙度 Ra≤0.6μm，符合GB/T 4677 第 6.2 条款。主流刚柔微孔材料组合中，刚性基材：生益 S1130（CTE=13ppm/℃，Tg=170℃）+柔性基材：杜邦 Kapton HN（CTE=12ppm/℃，断裂伸长率 60%）适配消费电子场景；刚性基材：罗杰斯 RO4350B（CTE=11ppm/℃，Tg=280℃）+柔性基材：宇部 UPILEX-S（CTE=10ppm/℃，断裂伸长率 55%）适用于高频刚柔 PCB，两者组合均通过捷配 “刚柔材料兼容性认证”。
- 组合匹配：根据应用场景选择刚性 - 柔性材料组合，消费电子选生益 S1130 + 杜邦 Kapton HN，高频场景选 RO4350B+UPILEX-S，用捷配 “刚柔材料组合工具”（JPE-RigidFlex 4.0）验证 CTE 差值（≤10ppm/℃）；
- 弯折性能验证：柔性基材取样送至捷配实验室，用弯折试验机（JPE-Bend-500）进行 180° 弯折测试（半径 1mm，频率 10 次 / 分钟），5000 次后无裂纹，断裂伸长率用拉力试验机（JPE-Tensile-300）测试≥50%；
- 微孔加工测试：对刚柔组合材料进行激光钻孔（柔性区域孔径 0.15mm，刚性区域孔径 0.2mm），用光学显微镜（JPE-Micro-700）观察孔壁，粗糙度 Ra≤0.6μm，无炭化、毛刺，符合IPC-A-600G Class 2 标准。
- 过渡区域设计：刚性与柔性过渡区域预留 3mm~5mm 缓冲带，缓冲带内微孔间距≥2mm，避免应力集中，用捷配 PCB 布局软件（JPE-Layout 6.0）的刚柔优化模块，自动生成过渡区域设计；
- 压合参数优化：刚柔结合压合温度 180℃±5℃，压力 20kg/cm²，保温时间 60min，避免温度过高导致柔性基材老化，捷配压合生产线（JPE-Press-900）配备刚柔专用压合模具，确保压力均匀；
- 补强设计：柔性区域微孔周围铺设 0.1mm 厚 PI 补强片，覆盖范围超出微孔区域 2mm，增强微孔区域机械强度，捷配 SMT 产线可同步完成补强片贴合。
某智能手表厂商研发刚柔结合 PCB，需 0.15mm 微孔（柔性区域）与 0.2mm 微孔（刚性区域），初始选用 “普通 FR-4（CTE=18ppm/℃）+ 国产 PI（CTE=8ppm/℃）” 组合，出现两大问题：① 500 次弯折后微孔区域开裂率 35%；② 压合后刚性与柔性过渡区域翘曲（翘曲度 0.8mm/m），影响组装。捷配团队介入后，制定整改方案：① 更换材料组合为生益 S1130（CTE=13ppm/℃）+ 杜邦 Kapton HN（CTE=12ppm/℃） ；② 过渡区域预留 4mm 缓冲带，微孔间距增至 2.5mm；③ 柔性区域微孔周围贴 PI 补强片。整改后，弯折测试数据显示：5000 次弯折后微孔区域开裂率降至 0.8%，寿命提升 3 倍；过渡区域翘曲度降至 0.2mm/m，符合组装要求；量产 5 万片后，刚柔结合 PCB 返修率从 20% 降至 1.2%，该方案已成为该厂商智能手表 PCB 的标准设计，捷配成为其核心供应商。
刚柔结合微孔 PCB 材料选型的核心是 “刚性 - 柔性兼容性”，关键是控制 CTE 差值与提升弯折区域机械强度。捷配可提供 “刚柔材料选型 - 设计优化 - 量产检测” 一体化服务：其 DFM 预审系统可提前识别过渡区域应力风险，激光钻孔机支持刚柔材料差异化参数，实验室可提供IPC-TM-650 弯折寿命测试报告。
