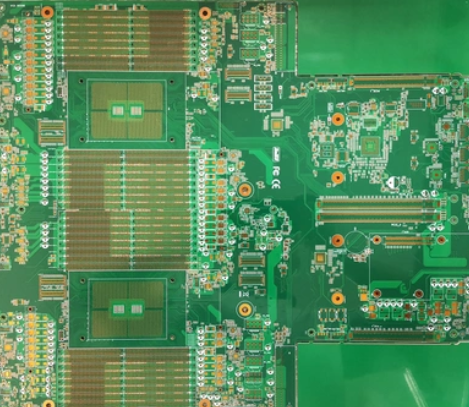

服务器高速 PCB 信号完整性优化
来源：捷配
时间: 2025/11/06 08:58:26
阅读: 64
1. 引言?
随着服务器向 PCIe 5.0（传输速率 32Gbps）、DDR5（速率 6400Mbps）升级，高速 PCB 的信号完整性（SI）成为性能瓶颈 —— 行业数据显示，未做 SI 优化的 PCIe 5.0 PCB，传输误码率高达 1.2×10??，某服务器厂商曾因 SI 问题导致批量产品无法通过兼容性测试，延误上市 3 个月，损失超 2000 万元。高速 PCB 信号完整性需符合IPC-2141（高速印制板设计标准）第 7 章及 PCIe 5.0 规范要求，捷配深耕服务器高速 PCB 领域 9 年，累计交付 150 万 + 片 PCIe 5.0 PCB，误码率均控制在 1×10?¹² 以下，本文拆解 SI 优化核心原理、仿真方法及量产管控方案，助力服务器企业攻克高速传输难题。?
2. 核心技术解析?
服务器高速 PCB 信号完整性的核心矛盾是 “高速信号的传输失真”，PCIe 5.0 信号在 PCB 中传输时，易受阻抗不连续、串扰、反射三大因素影响，需基于传输线理论与行业标准解决：?
一是阻抗控制，PCIe 5.0 差分线特性阻抗需严格控制在 85Ω±5%（单端线 50Ω±5%），按IPC-2141 第 7.3 条款，阻抗不连续点（如过孔、线宽突变）会导致反射系数＞0.1，信号幅度衰减超 15%—— 捷配 HyperLynx 仿真显示，过孔未做阻抗匹配时，32Gbps 信号眼图张开度缩小 40%；二是串扰抑制，高速差分线间距需≥3 倍线宽（如线宽 0.2mm，间距≥0.6mm），平行长度≤5mm，按IPC-TM-650 2.4.26 标准，串扰耦合电压需≤50mV；三是端接匹配，PCIe 5.0 总线需在接收端串联 100Ω±1% 终端电阻，匹配传输线特性阻抗，减少信号反射。?
主流服务器高速 PCB 基材选用生益 S1000-2G（介电常数 4.5±0.05@10GHz，损耗因子 0.0025），其低损耗特性可降低信号衰减；过孔采用 “背钻工艺”，去除多余 stub 长度（≤0.3mm），符合 PCIe 5.0 规范对过孔损耗的要求。?
3. 实操方案?
3.1 SI 优化四步法（操作要点 + 数据标准 + 工具 / 材料）?
- 叠层与阻抗设计：采用 8 层对称叠层（信号层 - 接地层 - 电源层 - 信号层 - 信号层 - 电源层 - 接地层 - 信号层），PCIe 5.0 差分线布置在 “带状线” 结构（上下均为接地层），层间厚度设为 0.18mm±0.01mm，用捷配叠层设计软件 JPE-Layer 5.0 生成方案，结合 HyperLynx 9.0 仿真阻抗，确保 85Ω±2%；?
- 布线优化：差分线采用 “等长布线”，长度差≤5mm，避免直角转弯（采用 45° 角或圆弧），线宽 0.2mm，间距 0.6mm，用 Altium Designer 23 的高速布线工具自动调整等长，通过捷配 DFM 预审系统（JPE-DFM 7.0）检查串扰风险；?
- 过孔处理：PCIe 5.0 信号过孔采用 10mil 孔径 + 20mil 焊盘，背钻深度控制在 0.8mm±0.02mm，去除 stub 长度≤0.3mm，用捷配背钻工艺设备（JPE-Backdrill-1000）加工，按IPC-A-600G Class 3 标准验收；?
- 端接匹配：在接收端靠近 MCU 引脚处串联终端电阻（Yageo RC0402FR-07100RL，100Ω±1%），电阻距离引脚≤3mm，减少传输线末端反射。?
3.2 量产管控与测试（操作要点 + 数据标准 + 工具 / 材料）?
- 阻抗全检：每批次 PCB 用阻抗测试仪（JPE-Imp-800）测试差分线阻抗，合格率需≥99.8%，不合格品追溯叠层与蚀刻工艺；?
- 眼图测试：首件 PCB 送捷配 SI 实验室，用示波器（Keysight DSOX4024A）+ 差分探头测试 PCIe 5.0 信号眼图，眼图张开度≥0.4V（峰峰值），抖动≤0.2UI，符合 PCIe 5.0 规范；?
- 工艺监控：蚀刻工艺采用 “闭环控制”，线宽精度控制在 ±0.01mm，每 2 小时抽检线宽，用激光测厚仪（JPE-Laser-800）监测铜厚（1oz±0.1oz），确保阻抗稳定性。?
?
服务器高速 PCB 信号完整性优化需以 PCIe 5.0 规范与 IPC-2141 标准为基准，从叠层、布线、过孔到端接形成全流程设计闭环，核心在于阻抗匹配与串扰抑制。捷配可提供 “SI 仿真 - 设计优化 - 打样 - 量产” 一体化服务：HyperLynx 仿真团队提前预判 SI 风险，DFM 预审系统规避 80% 以上的量产问题，SI 实验室可提供眼图、误码率等全项测试报告。
