1. 引言

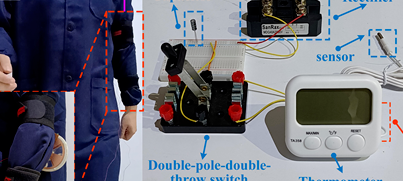

 柔性可穿戴设备（如智能手环表带、折叠式健康监测仪）的传感器PCB需承受频繁动态弯折，弯折可靠性直接决定产品寿命——行业数据显示，约40%的柔性可穿戴设备故障源于PCB弯折断裂，某厂商曾因表带PCB弯折1万次后断裂，导致产品返修率达27%，直接损失超600万元。柔性传感器PCB需符合**IPC-2223（柔性印制板设计标准）第6.3条款**，弯折测试（半径1mm，10万次）后无线路断裂、分层。捷配深耕柔性可穿戴PCB领域7年，累计交付800万+片弯折类传感器PCB，弯折合格率≥99.7%，本文拆解弯折失效机理、材料选型、结构优化及验证方法，助力企业解决弯折断裂难题。

2. 核心技术解析

3. 实操方案

3.1 弯折可靠性优化三步法（操作要点 + 数据标准 + 工具 / 材料）

1. 材料选型：PI 基材优先选用杜邦 Kapton 200EN（厚度 0.05mm~0.1mm，拉伸强度 180MPa，Tg=320℃），铜箔选用压延铜箔（厚度 1oz，Ra=0.2μm，弯折疲劳寿命≥10 万次），胶黏剂选用3M 9495LE（剥离强度 1.2N/mm，耐弯折性优），需通过捷配 “材料弯折验证”（弯折半径 1mm，5 万次无分层）；
2. 结构设计：① 弯折区域采用圆弧过渡（R≥1mm），避免直角（R=0）导致的应力集中；② 线路走向与弯折方向平行，弯折区域线路宽度≥0.15mm，间距≥0.15mm，用捷配柔性 PCB 设计工具（JPE-Flex-4.0）自动生成线路走向方案；③ 刚性元件（如传感器芯片、连接器）周围贴装 PI 补强片（尺寸比元件大 0.5mm，厚度 0.1mm），补强片与 PI 基材通过环氧树脂粘接，固化温度 80℃±5℃；
3. 工艺优化：蚀刻工艺采用 “半蚀刻” 技术，弯折区域铜箔厚度减薄 30%（从 0.35mm 减至 0.25mm），降低拉伸应力，蚀刻因子≥3:1，按IPC-TM-650 2.3.17 标准测试。

3.2 弯折验证与量产管控（操作要点 + 数据标准 + 工具 / 材料）

1. 弯折测试：每批次首件送捷配柔性实验室，按IPC-TM-650 2.4.31 标准测试 —— 弯折半径 1mm，频率 10 次 / 分钟，弯折 10 万次后，用显微镜（JPE-Micro-800）观察线路无断裂，用阻抗测试仪（JPE-Imp-400）测试传感器信号无中断；
2. 量产监控：批量生产中，每 1000 片抽检 10 片进行 “加速弯折测试”（弯折半径 0.8mm，5 万次），断裂率≤0.1% 为合格，不合格品立即追溯材料、结构设计；
3. 应力仿真：采用捷配 HyperLynx 柔性仿真模块，提前预判弯折区域应力集中点，优化线路布局与补强位置，应力集中系数需≤1.2（避免局部应力过大）。

4. 案例验证

5. 总结建议
