高速服务器阻抗 PCB 一致性管控指南

来源：捷配时间: 2025/11/26 09:14:44 阅读: 3

1. 引言

随着服务器向 100Gbps + 高速信号升级，多通道阻抗 PCB 的一致性直接决定数据传输稳定性 —— 行业数据显示，通道间阻抗偏差超 5% 时，服务器丢包率会上升 30%，某云计算厂商曾因 8 通道 PCB 阻抗离散（偏差 7%~9%），导致数据中心运维成本增加 200 万元 / 月。高速服务器阻抗 PCB 需符合IPC-2141（高速印制板设计标准）第 7.2 条款，通道间阻抗偏差需≤5%，关键通道≤3%。捷配深耕服务器阻抗 PCB 领域 5 年，累计交付 60 万 + 片 100Gbps 级 PCB，通道一致性达标率 99.8%，本文拆解一致性管控的设计要点、工艺参数及检测方案，助力解决多通道阻抗离散问题。

2. 核心技术解析

高速服务器阻抗 PCB 一致性管控需聚焦三大核心影响因素，且需匹配IPC-TM-650 2.5.5.10（阻抗测试标准）要求：

一是基材介电常数（εr）均匀性，服务器 PCB 常用生益 S1130（εr=4.3±0.05@10GHz），若 εr 批次内波动超 ±0.1，会导致通道阻抗偏差增加 4%—— 捷配实验室测试显示，某国产基材 εr 波动 ±0.15 时，8 通道阻抗偏差达 8%；二是线宽蚀刻精度，100Gbps PCB 线宽公差需控制在 ±0.01mm，超 ±0.02mm 会使阻抗偏差超 3%，符合GB/T 4677 第 4.1 条款；三是层间厚度均匀性，芯板与半固化片压合后，层间厚度偏差需≤±0.005mm，偏差超 ±0.01mm 会导致阻抗偏差增加 2%，按IPC-A-600G Class 3 标准。

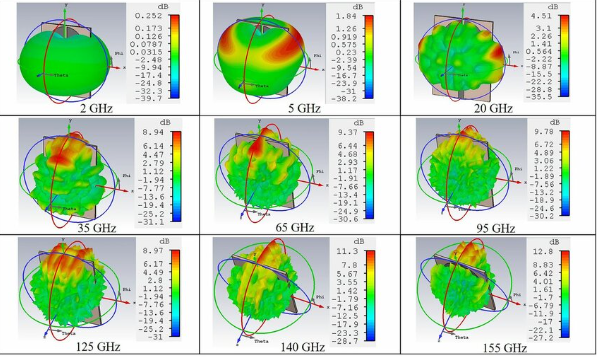

此外，多通道阻抗设计需采用 “对称布局”，避免边缘通道受板边效应影响 —— 捷配 HyperLynx 仿真验证，8 通道 PCB 边缘通道阻抗比中间通道高 2.5%，通过增加边缘接地过孔（间距 5mm），偏差可缩小至 0.8%。

3. 实操方案

3.1 一致性管控三步法（操作要点 + 数据标准 + 工具 / 材料）

基材预处理：选用生益 S1130 基材（εr 波动≤±0.05），每批次取样 20 片，用矢量网络分析仪（JPE-VNA-800）测试 εr，剔除超差品；基材存储环境控制在 23℃±2℃、湿度 45%±5%，避免吸湿导致 εr 波动，存储超 15 天需重新测试；

设计优化：8 通道 PCB 采用 “中间对称” 布局，通道间距≥0.8mm，边缘通道距板边≥3mm；阻抗线宽统一设为 0.28mm（1oz 铜厚，50Ω 阻抗），用 Altium Designer 阻抗计算器验证，同步通过捷配 DFM 预审系统（JPE-DFM 6.0）检查线宽均匀性；边缘通道增加接地过孔（直径 0.3mm，间距 5mm），降低板边效应；

工艺管控：蚀刻采用 “喷淋 + 摇摆” 工艺，蚀刻液浓度控制在 180g/L±5g/L，温度 45℃±2℃，蚀刻速度 2.5m/min，确保线宽公差 ±0.01mm；压合采用捷配高精度压合机（JPE-Press-900），层间厚度偏差控制在 ±0.005mm，每批次抽检 30 片，用激光测厚仪（JPE-Laser-50）测试。
