四层PCB板结构：工程师必看的设计架构

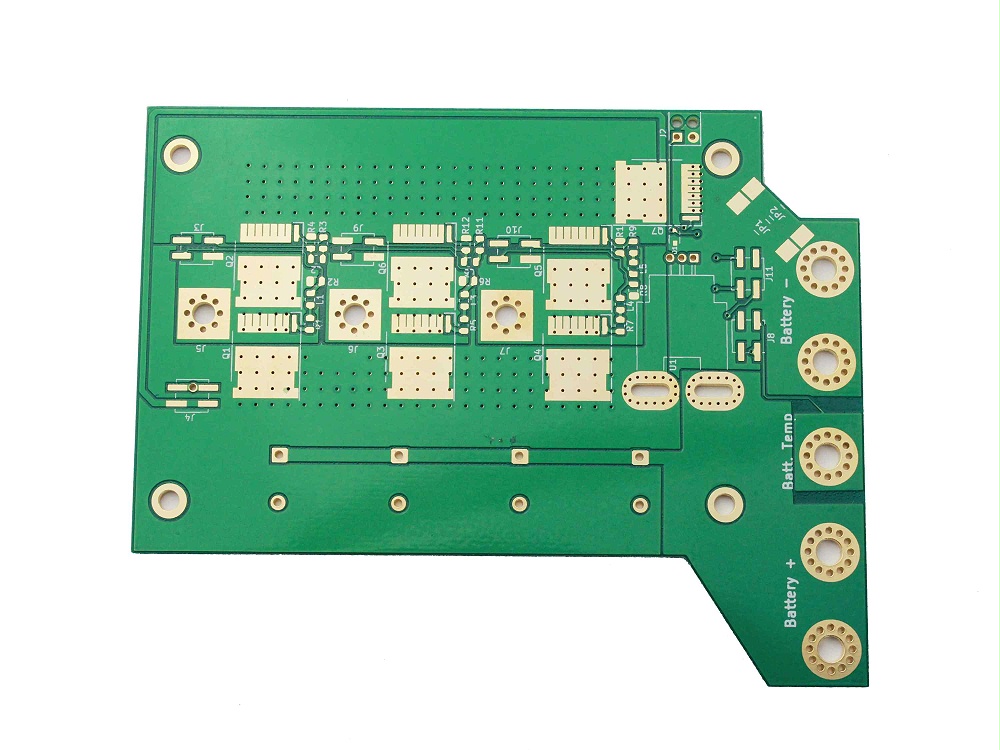

四层PCB板在电子设备中扮演着核心角色。它平衡了性能、成本和复杂度。四层结构由外至内依次为：顶层信号层（Top Layer）、内层1（电源平面）、内层2（地平面）、底层信号层（Bottom Layer）。这种分层并非随意堆叠，而是通过精密规划，让信号、电源和地各司其职，共同支撑电路稳定运行。

一、各层功能定位与实战设计

1. 顶层信号层：高速信号的“专用通道”
   工程师在这一层布置高速信号线（如DDR时钟、USB差分对）和核心元器件。高频信号线需要紧邻地平面层（内层2），这样回流路径最短，信号传输更稳定。设计时需遵守一个关键规则：敏感信号（如ADC采样链）远离电源模块，避免开关噪声干扰。

2. 内层1（电源平面）：集中供电的“能量枢纽”
   电源层采用实心铜填充，避免蛇形走线导致电流分布不均。工程师需根据电路需求分割电源区域（如3.3V、5V、12V），但分割线宽度需≥0.5mm，防止不同电源域耦合。例如某FPGA板中，分割间距≥20mil，使MCU与FPGA供电隔离，纹波降低40%。

3. 内层2（地平面）：电磁兼容的“隐形屏障”
   完整的地平面是信号完整性的基石。工程师必须保持地平面完整，禁用十字交叉过孔，改用十字连接盘降低阻抗。在>100MHz区域，添加0.1μF陶瓷电容阵列形成局部去耦。实测显示，完整地平面可使串扰降低40%，某通信模块的共模辐射因此减少18dBμV。

4. 底层信号层：功率与低速信号的“混合区”
   底层承载低速信号（如UART通信）和大电流路径（如电机驱动）。工程师需加宽电源线（2oz铜厚时宽度≥2mm），并在功率器件下方设置0.3mm散热过孔墙，使热阻降低40%。设计时需预留边缘安全区（元件距板边≥2mm），防止装配损伤。

二、层叠方案选择：性能与成本的博弈

四层板有两种主流堆叠方案，工程师需根据场景灵活选择：

• 方案A（信号优先）：Top（信号）– GND – PWR – Bottom（信号）
  适合高频场景（如射频模块）。地平面紧邻顶层，为高速信号提供低阻抗回流路径，将DDR4时序抖动控制在±50ps内。

• 方案B（电源强化）：Top（信号）– PWR – GND – Bottom（信号）
  适合大电流设备（如电机驱动）。电源层与地平面紧密耦合（间距≤0.2mm），形成天然平板电容，吸收ns级电流突变，使电源纹波从120mV降至35mV。

层压对称性是长期可靠性的关键。工程师需选择偶数铜层结构（4/6/8层），使介质层对称分布，抑制热应力导致的翘曲变形。标准1.6mm板厚推荐分层：0.2mm（PP片） + 1.2mm（芯板） + 0.2mm（PP片）。高频应用（>5GHz）需压缩介质层至0.1mm，减少信号损耗。

三、核心设计技术：内电层分割与过孔优化

1. 内电层分割：避免“电源打架”
   电源分割需遵循三原则：

• 分割区域不超过3个（如3.3V/5V/12V），避免电流回路复杂化；

• 关键信号线（如时钟线）不得跨越分割槽，否则回路面积增大会辐射电磁噪声；

• 用0Ω电阻或细铜线“桥接”分割区，位置靠近信号跨接点。某医疗设备通过此设计使辐射发射降低15dB。

2. 过孔设计：小孔洞的大影响
   过孔分为通孔、盲孔、埋孔三类。工程师需注意：

• 电源过孔：直径12mil/孔径16mil，减小阻抗；

• 信号过孔：直径8mil/孔径12mil，降低寄生电感；

• 差分信号换层时，在过孔旁添加接地过孔，抑制地弹噪声。某FPGA板优化后，信号畸变率从12%降至3%。

过孔尺寸公式：
寄生电容：C = 1.41εTD1/(D2 - D1)（ε为介电常数，T板厚，D1/D2为孔径/焊盘直径）
寄生电感：L = 5.08h[ln(4h/d)+1]（h过孔长度，d孔径）

四、布局规则与设计验证

1. 元件布局三原则

• 功能分区：数字电路（MCU、存储器）靠近顶层中心；模拟电路（传感器）远离开关电源；电源模块（DC-DC）贴板边并预留散热空间。

• 散热协同：大功率MOSFET下方设0.3mm散热过孔；发热元件与电解电容间距≥10mm。

• 接口优化：USB/HDMI等高速接口置于板边，缩短走线；连接器下方禁放晶振等敏感元件。

2. 信号布线的“黄金法则”

• 高速差分对（如USB3.1）长度误差≤±5mil；

• 相邻层走线正交（顶层水平→底层垂直），减少串扰；

• 时钟线优先走内层，参考地平面布线。

3. 验证闭环：仿真与测试联动
   工程师需执行：

• DRC检查：线宽/线距≥6/6mil（电源线≥12/12mil），钻孔到铜皮距离≥8mil；

• 三维电磁仿真：用CST Studio分析电源层与地平面间寄生电容（0.1–0.5pF）及过孔阵列耦合效应；

• 热应力测试：功率器件周围布置0.3mm盲孔阵列，匹配热膨胀系数（CTE=17ppm/℃）。

四层PCB设计是电气性能与物理结构的精密平衡。工程师需掌握层叠规划、平面分割、过孔优化三大核心技术，在信号完整性、电源稳定性及EMC性能间寻找最优解。随着高速数字电路的发展，四层板正从“经验驱动”转向“模型驱动”，但核心目标始终不变：用最简结构承载最大功能。
