FPGA原型设计：加快电子元件的PCB设计周期

通过使用 FPGA 原型板，您可以在提交最终硬件之前测试和验证电子元件和系统设计。这种方法不仅可以减少错误，还可以显著缩短开发时间。在这篇博客中，我们将深入探讨基于 FPGA 的系统原型验证如何改变 PCB 设计原型验证、增强电子元件测试并支持快速原型 FPGA 工作流程。让我们探索一下帮助您优化设计流程的实际优势、工具和技术。

什么是 FPGA 原型验证，为什么它很重要？

FPGA 原型设计涉及在制造最终 PCB 或 ASIC 之前使用现场可编程门阵列 （FPGA） 来仿真和测试硬件设计。与软件仿真不同，软件仿真可能会遗漏实际问题，FPGA 原型板允许您在与最终产品非常相似的硬件环境中运行设计。这意味着您可以在周期的早期捕获功能错误、测试 timing constraints 并验证系统性能。

为什么这对电气工程师很重要？根据行业数据，近 50% 的 PCB 重新设计是由于功能逻辑错误造成的，而这些功能错误本可以更早地被发现。通过将基于 FPGA 的系统原型设计集成到您的工作流程中，您可以实现接近 70-80% 的一次成功率，从而节省数周甚至数月的重新设计时间。此外，它还允许并行开发硬件和软件，从而加快上市时间。

FPGA 原型验证如何加快 PCB 设计周期

在传统的 PCB 设计中，工程师通常依靠物理原型的多次迭代来测试和改进他们的电路。由于制造和装配延迟，每次迭代可能需要数周时间。通过使用 FPGA 的 PCB 设计原型，您可以通过在硬件上以数字方式测试您的设计来绕过大部分延迟，这些硬件可以在几小时而不是几天内重新配置。

例如，考虑一个目标信号速率为 2.5 Gbps 的高速通信系统设计。使用 FPGA，您可以仿真 PCB 布局的关键路径，测试信号完整性，并调整阻抗不匹配（例如，差分对的目标是 50 欧姆），而无需焊接单个元件。Xilinx Vivado 或 Intel Quartus 等工具可让您将设计映射到 FPGA，运行实时测试并快速迭代。

这种快速原型 FPGA 方法还支持早期软件集成。固件开发人员可以开始对 FPGA 原型进行编码和测试，同时硬件团队完成 PCB 布局。对于复杂项目，这种并行工作流可以将总开发时间缩短 30-40%。

用于电子元件测试的 FPGA 原型验证的主要优势

在电子元件测试方面，FPGA 原型验证提供了无与伦比的灵活性。以下是为电气工程师量身定制的一些主要优势：

• 实际验证：FPGA 允许您在模拟最终系统的条件下测试组件。例如，您可以仿真电源 IC 对 1A/us 负载瞬变的响应，并验证稳定性，而不会损坏物理硬件。

• 可重构性：与固定原型不同，FPGA 原型板可以重新编程以测试不同的配置。需要在设计中将 12 位 ADC 换成 16 位 ADC？只需更新 FPGA 固件即可模拟更改。

• 成本效益：为每次设计迭代构建物理 PCB 原型可能花费数千美元。FPGA prototyping 通过限制所需的物理修订数量来减少这笔费用。

• 时序分析：FPGA 允许您测量关键时序参数，例如建立和保持时间（例如，确保 100 MHz 时钟有 2 ns 的裕量），以防止最终 PCB 出现问题。

选择适合您需求的 FPGA 原型板

并非所有 FPGA 板都是一样的，为基于 FPGA 的系统原型设计选择合适的板取决于您的项目要求。以下是需要考虑的事项：

1. 逻辑容量：确保 FPGA 具有足够的 logic elements （LEs） 或 configurable logic blocks （CLB） 来支持您的设计。对于中端 SoC 设计，具有 100,000 个 LE 的电路板（如 Xilinx Spartan-7 系列）可能就足够了。

2. I/O 功能：检查 I/O 引脚的数量和类型。如果您的 PCB 设计涉及 PCIe 等高速接口（高达 5 Gbps），则需要一块带有支持这些速度的收发器的电路板。

3. 连接：寻找具有 USB、以太网或 JTAG 接口的电路板，以便在 PCB 设计原型设计期间轻松进行调试和数据传输。

4. 软件支持：确保与您已经使用的设计工具兼容，例如用于 Xilinx FPGA 的 Vivado 或用于 Intel 器件的 Quartus。

流行的选项包括 Digilent Nexys A7（Xilinx Artix-7 FPGA，~50,000 个 LE，非常适合中小型项目）和 Terasic DE10-Nano（Intel Cyclone V，带有用于嵌入式系统的 ARM Cortex-A9）。对于更大的设计，可以考虑高端电路板，如 Xilinx Zynq UltraScale+ MPSoC，它支持数千兆位收发器和超过 500,000 个 LE。

PCB 设计中 FPGA 原型验证的分步指南

准备好将快速原型 FPGA 集成到您的工作流程中了吗？请按照以下步骤简化您的 PCB 设计周期：

1. 定义您的设计要求

首先概述PCB的关键规格，例如时钟速度（例如，125 MHz系统时钟）、数据速率和功率限制（例如，3.3V逻辑电平）。这可确保您的 FPGA 原型与最终硬件目标保持一致。

2. 选择 FPGA 原型板

根据上述标准，选择与您的设计复杂性相匹配的电路板。对于混合信号项目，请确保电路板支持模拟接口或具有用于外部 ADC/DAC 的分线引脚。

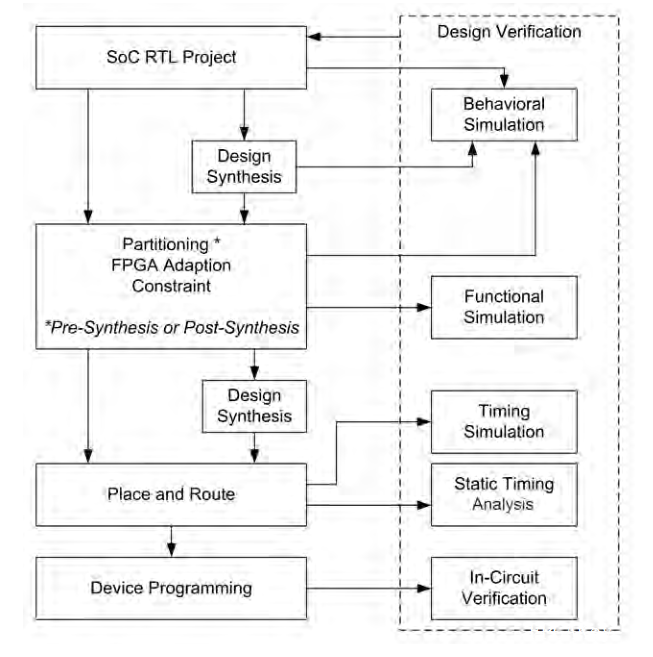

3. 将您的设计映射到 FPGA

使用 VHDL 或 Verilog 等 HDL（硬件描述语言）来描述您的电路。然后，使用 Xilinx Vivado 等工具在 FPGA 上综合和实现它。注意 timing reports，以确保 critical paths 满足 design的约束条件（例如，在 10 ns 周期内没有违规）。

4. 测试和验证组件

通过将真实或仿真组件连接到 FPGA 板来运行电子元件测试。例如，将传感器与 4-20 mA 输出连接，以在 PCB 制造之前验证信号调节逻辑。

5. 调试和迭代

使用内置调试工具（如逻辑分析仪或 JTAG 接口）实时监控信号。如果出现时序问题（例如，数据总线上出现 1 ns 的偏移），请在软件中调整您的设计并重新上传到 FPGA——无需焊接。

6. 过渡到最终 PCB

验证后，使用 FPGA 原型验证的见解来最终确定您的 PCB 布局。降低的错误率意味着更少的重新旋转和更顺畅的生产路径。

FPGA 原型验证中的挑战以及如何克服这些挑战

虽然基于 FPGA 的系统原型设计提供了许多好处，但它并非没有挑战。以下是常见的障碍和实用的解决方案：

• 设计映射复杂性：由于架构的差异，将 PCB 设计转换为 FPGA 可能很棘手。如果需要，使用分区工具将大型设计拆分到多个 FPGA，并利用供应商提供的库来处理通用 IP 模块。

• 时序差异：由于 routing delay 的差异（例如，FPGA 内部延迟为 0.5 ns，PCB 走线延迟为 1 ns），FPGA timing 可能无法与最终 PCB 完美匹配。通过在仿真期间添加时序裕量并使用示波器测量验证关键路径来缓解这种情况。

• 资源限制：如果您的 design 超出了 FPGA的容量，请考虑将非关键功能卸载到外部硬件或升级到更高容量的板。

FPGA 原型验证的实际应用

FPGA 原型验证广泛用于各行各业的 PCB 设计原型验证。以下是一些示例：

• 汽车系统：工程师使用 FPGA 对 ADAS（高级驾驶员辅助系统）控制器进行原型设计，在 PCB 生产之前以 100 Hz 刷新率测试传感器融合算法。

• 电信：高速数据系统（例如 10 Gbps 以太网）在 FPGA 板上经过验证，以确保信号完整性和抖动性能（例如，将抖动保持在 10 ps RMS 以下）。

• 消费电子产品：FPGA 原型设计可加速 IoT 设备的设计，允许快速测试低功耗模式（例如 1 mW 待机功率）和无线协议。

PCB 设计 FPGA 原型制作的未来趋势

快速原型 FPGA 领域正在迅速发展。最近的文章强调了模块化 FPGA 平台的增长趋势，这些平台支持大规模 SoC 设计的多 FPGA 设置。此外，EDA（电子设计自动化）工具的进步使将具有数百万个门的复杂设计映射到 FPGA 变得更加容易，只需最少的人工干预。

另一个令人兴奋的发展是将 AI 驱动的优化集成到 FPGA 工具中。这些算法可以在原型设计期间自动调整 timing constraints 或功耗（例如，通过 clock gate 将动态功耗降低 15%），从而进一步加快设计周期。

为什么 FPGA 原型验证会改变游戏规则

对于电气工程师来说，FPGA 原型验证不仅仅是一种工具，它还改变了游戏规则，改变了我们进行 PCB 设计原型验证和电子元件测试的方式。通过在工作流程中采用 FPGA 原型板，您可以通过快速原型 FPGA 技术实现更快的迭代、更低的成本和更高的设计精度。无论您是在简单的微控制器板还是复杂的 SoC 上工作，基于 FPGA 的系统原型验证都使您能够自信地测试、验证和改进。
