PCB板的表面处理工艺：规范与技术解析

来源：时间: 2025/07/03 09:53:00 阅读: 266

在现代电子产品的设计和制造中，PCB（印刷电路板）是核心组成部分。随着电子设备对高性能、高密度的要求不断提高，PCB的表面处理工艺显得尤为重要。表面处理不仅直接关系到电路的电气性能，还影响着PCB的可靠性、耐用性和焊接性能。本文将详细探讨PCB表面处理工艺的规范、原理和解决方案，以帮助工程师和制造商更好地选择和实施适合的表面处理工艺。

一、表面处理的关键作用

1.1 PCB表面处理的意义

PCB板在生产过程中，元件与线路的连接必须通过焊接实现。而焊接质量直接受PCB表面处理的影响。适当的表面处理能够显著提高焊接的可靠性、降低焊接缺陷，同时确保电气性能稳定。此外，表面处理还能够提升PCB的抗氧化性、耐腐蚀性和机械性能。

焊接性能：焊接是PCB组装中至关重要的环节，良好的表面处理能够确保焊接过程中形成牢固的焊点，防止出现虚焊或开焊现象。
电气性能：表面处理有助于提高PCB的导电性，减少信号损耗和阻抗失配，特别是在高频应用中，这一点尤为重要。
抗腐蚀性与耐用性：表面处理可以有效抵抗湿气、化学物质的侵蚀，延长PCB的使用寿命，尤其是对于一些苛刻环境中的应用。

1.2 表面处理对质量的影响

表面处理的选择与工艺直接影响到PCB的整体质量。错误的处理方法不仅会导致焊接不良，还可能造成长期使用中的电气性能下降和腐蚀问题。因此，在PCB制造过程中，正确的表面处理工艺至关重要。

二、技术原理：常见的表面处理工艺

2.1 表面处理的主要类型

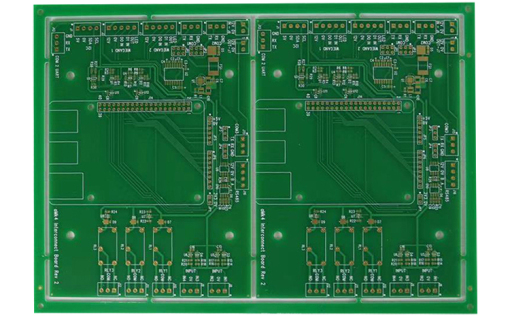

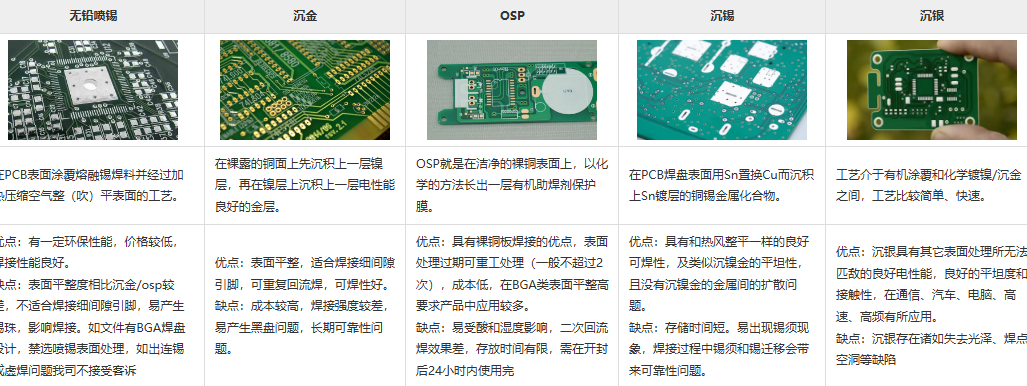

常见的PCB表面处理方法包括化学镀金（ENIG）、热风整平（HASL）、OSP（有机焊盘保护）、镍金（NiAu）等。每种方法具有不同的原理和适用场景。

化学镀金（ENIG）
原理：ENIG工艺是通过化学镀方法在PCB表面镀上一层薄薄的金层，金层下面有一层镍层。镍层主要起到保护作用，金层则提供良好的焊接性和抗氧化性。
优点：ENIG具有较长的使用寿命，不易氧化，适用于高密度、高精度和高可靠性要求的产品。
缺点：成本较高，且金层可能因过度镀制造成焊接性能下降。
热风整平（HASL）
原理：HASL工艺通过将PCB浸入熔融的焊锡中，利用热风将多余的焊锡去除，只保留合适的焊锡层。
优点：该方法较为经济，适用于较大批量的生产。
缺点：焊锡层可能会有不均匀的现象，且焊接性能不如ENIG。
有机焊盘保护（OSP）
原理：OSP是一种通过涂覆有机保护膜的方式来保护PCB铜层的表面工艺，避免铜层氧化。
优点：生产成本低，适合用于环保要求较高的产品。
缺点：适用于较低频的产品，不能长期暴露在空气中，抗氧化性较差。
镍金（NiAu）
原理：通过电镀工艺在PCB表面形成一层镍金合金，金层提供了很好的焊接性能和抗腐蚀性。
优点：抗氧化性强，适用于高密度、高频信号的电路板。
缺点：较高的成本，生产工艺要求严格。
