初学者机器人控制PCB设计：从原理图到现实

您是渴望深入研究机器人控制 PCB 设计的电子爱好者吗？如果您想知道如何从一个简单的想法转变为机器人的工作印刷电路板 （PCB），那么您来对地方了。本指南将引导您完成整个过程——从原理图开始，到布局设计，选择正确的 PCB 软件，原型设计、制造和生成 Gerber 文件。最后，即使您刚刚起步，您也会有一个清晰的路线图来将您的机器人项目变为现实。

无论您是构建机械臂、移动机器人还是定制控制器，设计 PCB 都是一项至关重要的技能。让我们通过为初学者量身定制的实用技巧和工具逐步分解它。坚持我，我会让这件事尽可能简单！

为什么PCB设计对机器人控制很重要

在我们进入作方法之前，让我们先谈谈为什么 PCB 设计对机器人技术如此重要。PCB 是机器人电子设备的支柱，它以紧凑、可靠的方式连接微控制器、传感器、电机和电源等组件。精心设计的 PCB 可确保您的机器人平稳运行，减少噪音干扰，并避免短路或过热等问题。

对于初学者来说，从 PCB 设计开始可能会让人感到不知所措，但它改变了游戏规则。定制 PCB 不是带有缠结电线的混乱面包板设置，而是为您的项目提供专业优势并使故障排除更容易。此外，这是一项可扩展的技能——一旦您学习了基础知识，您就可以为日益复杂的机器人设计电路板。

第 1 步：了解原理图的基础知识

每个PCB设计都从原理图开始，即电路的蓝图。将其视为一张地图，显示电阻器、电容器、微控制器（如 Arduino 或 Raspberry Pi）和电机驱动器等组件如何相互连接。对于机器人控制，原理图可能包括电机的电源线、传感器的信号线以及防止噪声的接地连接。

作为初学者，从简单开始。假设您正在为一个小型机器人设计一个 PCB，该机器人具有两个由 Arduino Nano 控制的直流电机。您的原理图将包括：

• Arduino Nano 作为机器人的大脑。

• 用于处理电机功率的电机驱动器 IC（如 L298N）。

• 电源输入（例如，9V 电池连接器）。

• 传感器的连接（如用于障碍物检测的超声波传感器）。

目标是准确绘制每个连接。原理图中的一根错误导线可能会导致以后 PCB 无法工作。使用元件符号（如电阻器的锯齿形）并清楚地标记所有内容 - 相信我，它可以省去日后的麻烦。

第 2 步：为初学者选择合适的 PCB 软件

原理图准备就绪后，您需要软件将其转换为 PCB 布局。有很多选择，但对于业余爱好者来说，免费或负担得起的工具是最好的起点。以下是 PCB 设计教程和软件的三种流行选择：

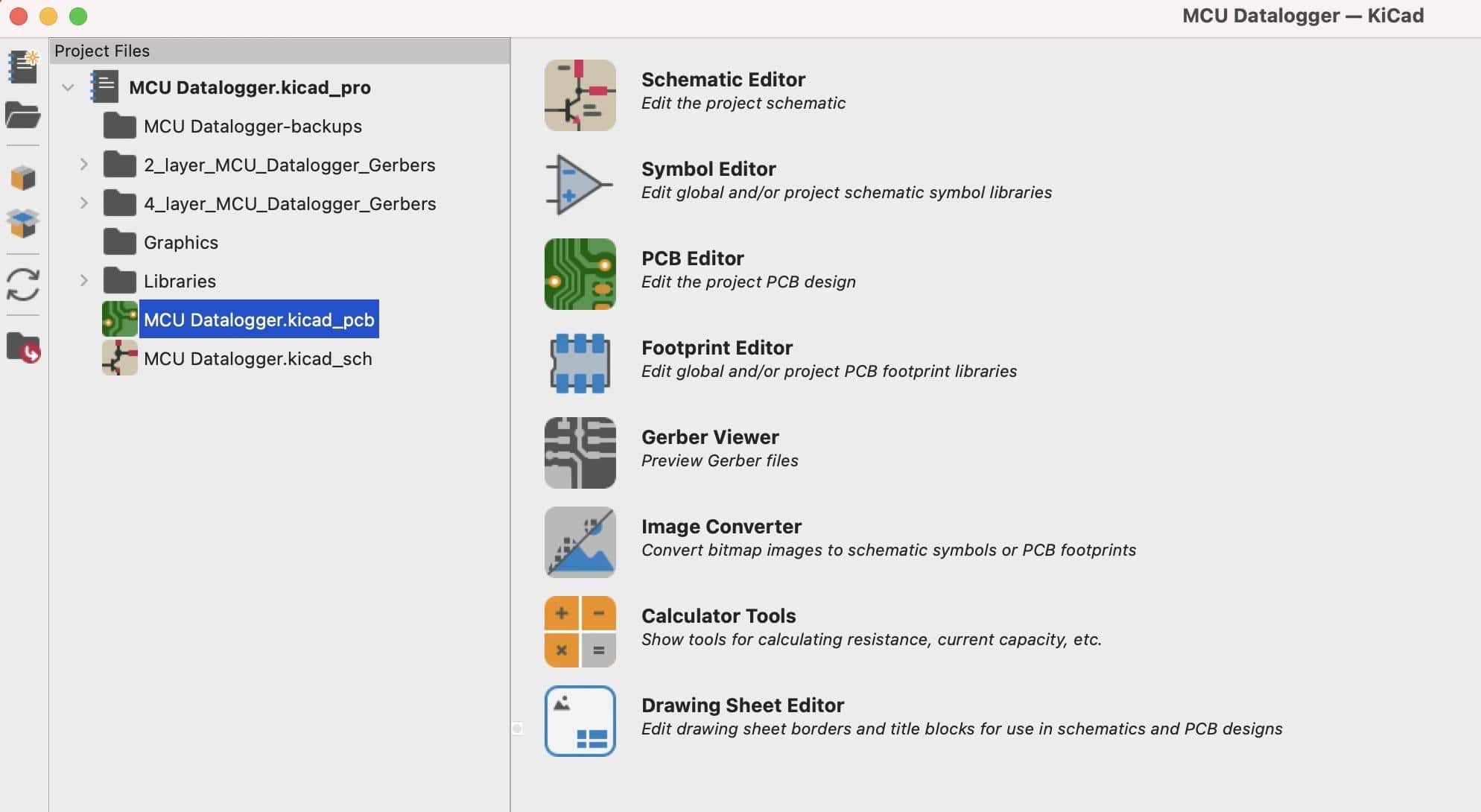

• KiCad 的：免费、开源且被业余爱好者广泛使用。它非常适合初学者，并且有一个支持性的社区。您可以设计原理图、创建布局并导出 Gerber 文件以进行制造。

• 鹰：更高级一些，但仍然对初学者友好，为小型项目提供免费版本。它在行业中得到广泛应用，并有大量的教程。

我开始使用 KiCad，因为它是免费的，并且在线有详细的指南。对于机器人控制 PCB，您将使用该软件将元件放置在虚拟板上并布线走线（连接所有东西的铜路径）。大多数软件还会检查错误，例如未连接的引脚，这对初学者来说是救命稻草。

第 3 步：创建 PCB 布局 — 机器人项目提示

将您的原理图转换为 PCB 布局是神奇的地方。布局是电路板的物理设计 — 元件的位置以及走线如何连接它们。对于机器人控制，您需要考虑几个关键事项：

• 电源和接地层：机器人通常会为电机消耗大量电流（有时在 12V 时为 1-2A 或更高）。对电源线使用宽走线（至少 20-30 mils）来处理负载而不会过热。接地层（接地的大铜区域）有助于降低噪声，这对于传感器精度至关重要。

• 元件放置：将微控制器放置在靠近中心的位置，以便于访问所有连接。使电机驱动器靠近电源输入，以最大限度地减少电压降。将相关组件（如传感器）组合在一起，以保持跟踪线短。

• 信号完整性：避免在大电流电机线路附近走动信号走线（如来自传感器的信号走线），以防止干扰。如果您使用的是 clock speed 为 16 MHz 的微控制器（如 Arduino），请保持 trace-shorts 以避免信号延迟。

首先放置大型组件，如微控制器和电机驱动器，然后添加较小的组件，如电阻器和电容器。如果您遇到困难，请使用该软件的自动路由功能，但请手动检查和调整轨迹以获得更好的结果。请记住，一个好的布局意味着以后的调试更少！

第 4 步：对机器人控制 PCB 进行原型设计

在将您的设计发送给制造之前，原型制作是必须的。原型设计允许您小规模测试 PCB 设计以发现错误。对于业余爱好者，有两种主要方法可以进行原型设计：

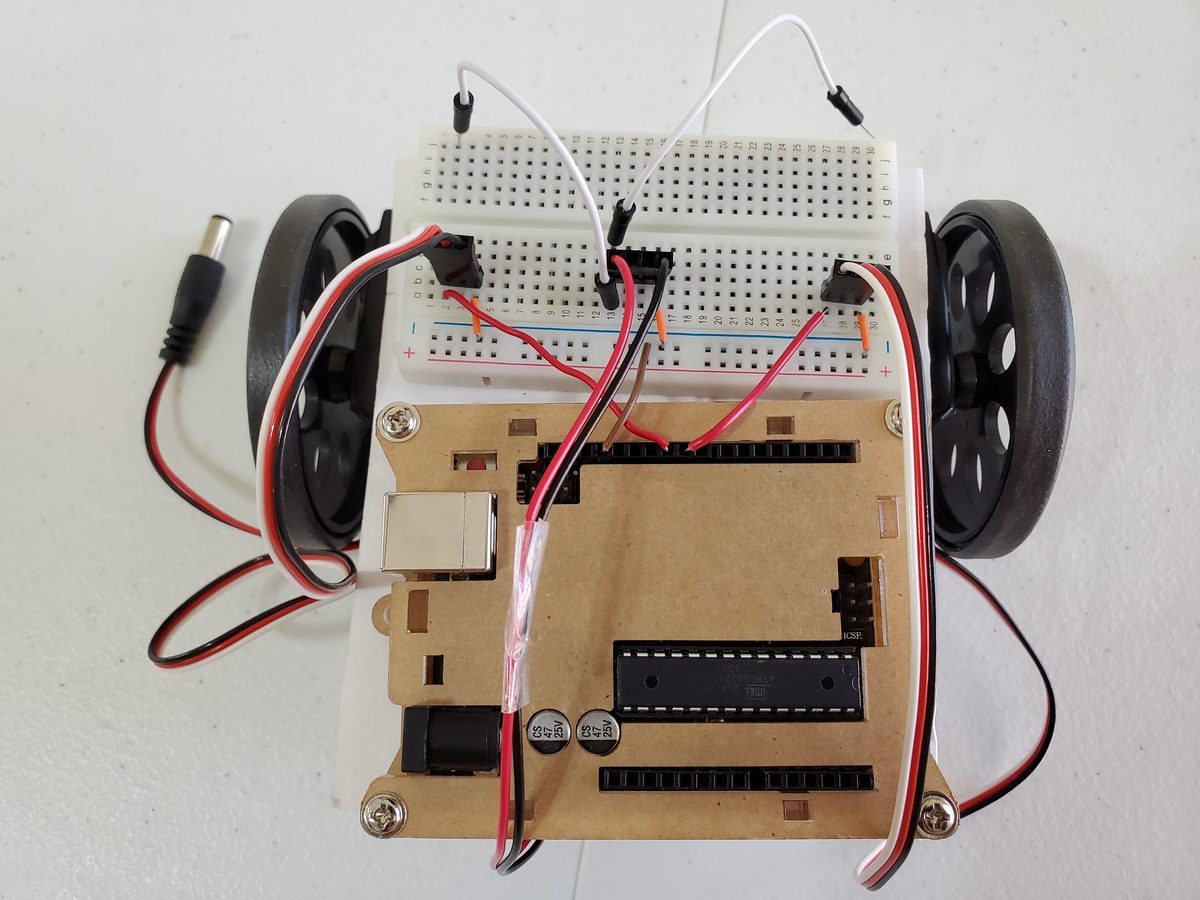

• 面包板测试：首先使用原理图中的相同元件在面包板上构建电路。测试机器人的电机是否正确旋转，或者传感器是否向微控制器发送准确的数据。此步骤可帮助您在提交PCB之前确认原理图。

• DIY PCB蚀刻：如果您喜欢冒险，您可以在家中使用覆铜板、氯化铁和印刷设计蚀刻简单的 PCB。它很混乱，不适合复杂的设计，但它是测试单板的一种廉价方法。

在设计 PCB 之前，我已经对每个机器人项目进行了面包板处理。有一次，我跳过了这一步，最终得到了一块板，其中电机驱动器由于走线稀疏而过热。吸取了经验教训——首先是原型！预计在此阶段需要花费几个小时进行测试和调整。

第 5 步：生成用于制造的 Gerber 文件

一旦您的设计最终确定并经过测试，就该为制造做准备了。Gerber 文件是 PCB 制造商用来理解您的设计的行业标准格式。这些文件包括铜走线、阻焊层、丝网印刷（板上的文本）和钻孔层。

在大多数 PCB 软件（如 KiCad）中，导出 Gerber 文件很简单：

1. 转到软件中的“文件”或“导出”菜单。

2. 选择“Gerber”作为格式。

3. 选择所有必要的层（顶部铜、底部铜、阻焊层等）。

4. 为孔生成单独的钻孔文件。

5. 将所有文件压缩在一起以发送给制造商。

第 6 步：制造您的机器人控制 PCB

现在，是时候将您的 Gerber 文件发送给制造商了。对于初学者来说，在线服务是一个不错的选择。他们提供低成本的 PCB 原型设计（小订单通常低于 10 美元）和快速运输。以下是如何开始：

• 将压缩的 Gerber 文件上传到制造商的网站。

• 选择电路板规格：厚度（通常为 1.6 毫米）、铜重量（1 盎司为标准）和颜色（绿色最便宜）。

• 选择数量 - 从 5-10 个板开始，以防出现错误。

• 查看设计预览以捕获任何问题。

大多数制造商需要 5-7 天来生产和运送电路板。当它们到达时，检查它们是否有缺陷，例如未对准的孔或破损的痕迹。然后，焊接您的组件（如果您对焊接没有信心，请使用他们的组装服务）。

机器人 PCB 设计中要避免的常见错误

作为初学者，您很可能会犯错误——这没关系！以下是我遇到的一些陷阱以及如何避免它们：

• 用于大电流的细走线：电机可以消耗 1-2A 或更多。使用走线宽度计算器（在大多数 PCB 软件中都可用）来确保电源线的走线宽度至少为 20-30 mils。

• 忽略散热：电机驱动器变得很热。在它们周围留出空间供气流流通，或根据需要添加散热器。

• 忘记旁路电容器：在微控制器引脚附近增加 0.1μF 电容以过滤噪声。我跳过了一次，我的机器人一直在随机重置。

花点时间回顾每个步骤。设计中的一个小错误可能会在制造过程中花费您的时间和金钱。

最后的想法：让您的机器人 PCB 栩栩如生

作为初学者设计机器人控制 PCB 是一段有益的旅程。从绘制原理图到将成品板拿在手中，每一步都培养了您作为电子爱好者的技能。从一个简单的项目开始，使用 KiCad 等免费工具，在面包板上制作原型，不要害怕犯错误——它们是学习的一部分。

请记住，PCB 成功的关键是规划。仔细检查您的原理图，根据机器人需求（如大电流走线和降噪）优化布局，并在制造前进行全面测试。有了经济实惠的制造选项，没有理由不立即尝试构建自己的电路板。
