一文读懂PCB叠层：新手也能快速入门

在 PCB（印制电路板）设计与生产中，叠层设计是决定产品性能、稳定性和成本的关键环节。无论是简单的双层 PCB，还是复杂的 20 层以上高端 PCB，合理的叠层结构都像 “建筑骨架”，支撑着电路信号传输、电源分配和散热功能的实现。对于刚接触 PCB 行业的新手，或是需要优化产品设计的工程师，掌握 PCB 叠层的基础知识，能避免后期出现信号干扰、散热不良等问题。今天，我们就从定义、结构组成、核心作用三个维度，带大家快速入门 PCB 叠层。

首先，明确 PCB 叠层的核心定义。PCB 叠层是指将多层绝缘基材（如 FR-4、PTFE）与导电铜箔，通过层压工艺交替组合，形成具有特定电路功能的多层结构。不同于单层 PCB 仅靠一面或两面铜箔实现电路连接，叠层 PCB 通过 “层间互联”（如过孔、盲孔、埋孔），让不同层的电路实现信号传输和电源分配，从而在有限空间内承载更复杂的电路设计。例如，智能手机主板 PCB 多为 8-12 层叠层结构，通过多层分工（表层走信号、内层做电源和接地），实现了 CPU、内存、射频模块等高密度元器件的互联，而若采用单层 PCB，根本无法容纳如此复杂的电路。

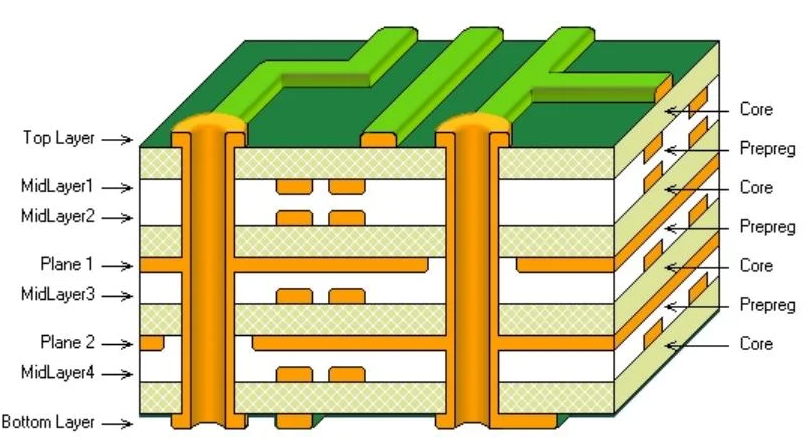

从结构组成来看，PCB 叠层主要包含四大核心部分：基材层、铜箔层、粘结层和阻焊层。基材层是叠层的 “基础载体”，通常采用玻璃纤维增强环氧树脂（FR-4），具备绝缘、耐高温（Tg 值多为 130-170℃）、机械强度高的特点，高端 PCB（如 5G 基站 PCB）会选用高频基材（如 PTFE），减少信号衰减；铜箔层是 “导电通道”，厚度从 0.5oz（17.5μm）到 3oz（105μm）不等，根据电流大小和信号需求选择 —— 电源层和接地层需承载大电流，多采用 2-3oz 厚铜箔，信号层电流小，可选用 0.5-1oz 薄铜箔；粘结层用于 “粘合各层”，通常是环氧树脂粘结片，在层压工艺中（温度 160-180℃、压力 20-30kg/cm2）融化，将基材与铜箔紧密结合；阻焊层是 “表面防护”，覆盖在 PCB 表层铜箔上，防止铜箔氧化和焊接短路，常用绿色阻焊油墨，也可根据需求选择黑色、蓝色等。

PCB 叠层的核心作用，体现在三个方面，这也是它成为复杂 PCB 设计首选的关键原因。一是提升电路密度，节约空间。通过多层叠层设计，可将不同功能的电路分配到不同层 —— 例如，4 层 PCB 可设计为 “表层 1（信号）- 内层 1（电源）- 内层 2（接地）- 表层 2（信号）”，相比双层 PCB，电路密度提升 2-3 倍，PCB 面积可缩小 40% 以上。某智能手表 PCB 通过 8 层叠层设计，将线路宽度从 0.2mm 缩小至 0.08mm，PCB 面积仅为双层设计的 1/3，完美适配手表的轻薄需求。二是优化信号完整性，减少干扰。叠层设计可通过 “信号层与接地层相邻” 的布局，形成 “微带线” 或 “带状线” 结构，降低信号传输时的电磁干扰（EMI）。例如，在高速信号层（如 USB 3.0、DDR4 线路）下方设置完整接地层，可使信号衰减减少 30%，电磁辐射降低 50%，避免信号干扰导致的设备死机、数据传输错误等问题。三是提升电源稳定性和散热性能。叠层中的独立电源层和接地层，能为元器件提供低阻抗的电源分配，减少电压波动 —— 例如，CPU 周围的电源层采用 2oz 厚铜箔，可使供电阻抗从 0.1Ω 降至 0.01Ω，电压纹波从 100mV 缩小至 20mV；同时，多层铜箔和基材的组合，能加速热量传导，例如，12 层 PCB 的散热效率比双层 PCB 提升 80%，有效解决高功率元器件（如功率放大器）的散热难题。

了解 PCB 叠层的常见分类，能帮助我们根据需求选择合适的叠层方案。按层数划分，PCB 叠层可分为低层数（2-4 层）、中层数（6-12 层）和高层数（14 层以上）。2-4 层叠层工艺简单、成本低，适合消费类电子（如手机充电器、机顶盒）；6-12 层叠层兼顾性能与成本，是工业控制、路由器等设备的主流选择；14 层以上高层数叠层技术复杂、成本高，主要用于高端领域（如 5G 基站、服务器、医疗设备）。按功能划分，可分为信号主导型叠层（如射频 PCB，重点优化信号层布局）、电源主导型叠层（如电源适配器 PCB，强化电源层和接地层设计）、混合功能型叠层（如智能手机 PCB，兼顾信号、电源、散热需求）。

对于 PCB 设计和生产而言，叠层设计是 “前期规划” 的核心，一旦确定叠层结构，后续的线路布局、过孔设计、工艺选择都需围绕其展开。例如，若叠层中设计了盲孔和埋孔，生产时就需采用激光钻孔工艺；若内层有电源层，层压时需确保粘结层完全填充，避免出现气泡导致电源层导通不良。因此，掌握 PCB 叠层基础知识，不仅是新手入门的第一步，也是工程师优化设计、降低成本的关键。捷配 PCB 在 PCB 叠层设计与生产中积累了丰富经验，无论是低层数消费类 PCB，还是高层数高端 PCB，都能根据客户需求提供专业的叠层方案，通过精准的层压工艺控制，确保每一层的结合强度和电路性能，为客户产品的稳定运行提供坚实保障。
