一文搞懂HDI设计的工艺难点与解决方案

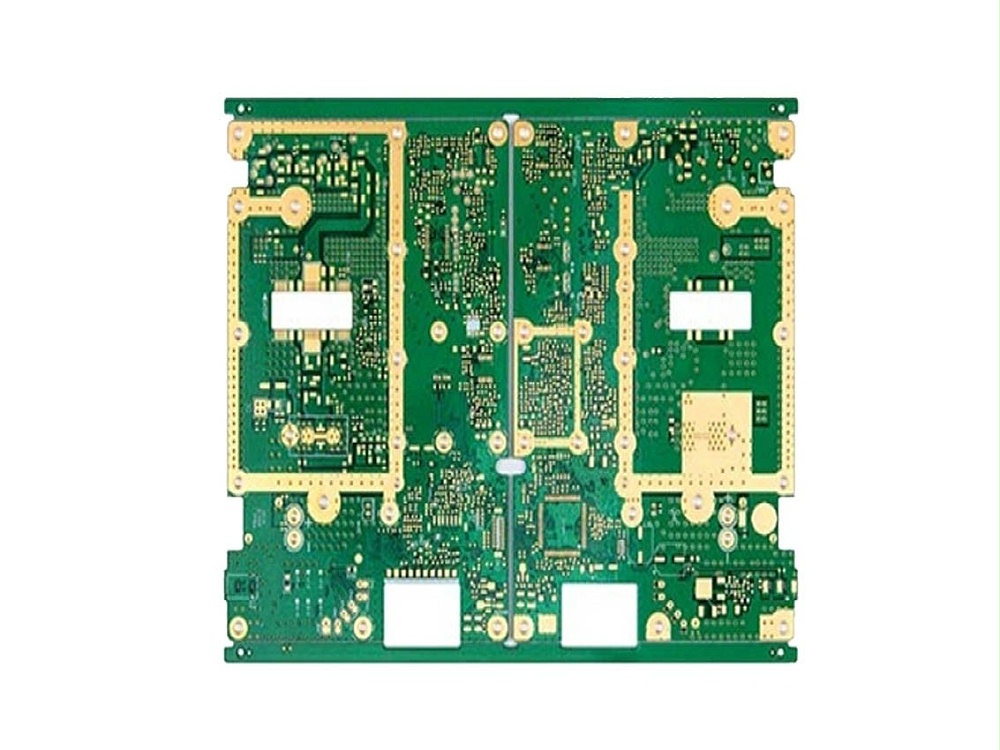

HDI 设计由于其线路密度高、结构复杂的特点，在制造过程中面临诸多工艺难点，这些难点直接影响 HDI 板的生产效率和产品质量。深入分析并解决这些工艺难点，是推动 HDI 技术大规模应用的关键。

一、微盲孔加工难点与解决方案

微盲孔是 HDI 设计的核心结构，其加工精度要求极高，常见的工艺难点包括孔径偏差、孔壁粗糙和孔内残留杂质。传统机械钻孔在加工 0.1mm 以下的微盲孔时，容易出现钻头磨损导致的孔径偏大，偏差可达 0.02mm 以上，无法满足 HDI 设计的精度要求。

为解决这一问题，目前主流的解决方案是采用激光钻孔技术，其中 UV 激光钻孔凭借其短波长（约 355nm）和高能量密度的特点，能够实现精准的微盲孔加工。UV 激光钻孔通过控制激光脉冲的能量和频率，可将孔径偏差控制在 0.005mm 以内，同时孔壁粗糙度 Ra 值低于 1.5μm。此外，为减少孔内残留的树脂和玻璃纤维杂质，可在激光钻孔后采用等离子体清洗工艺，通过高能等离子体对孔壁进行蚀刻和清洁，将孔内杂质去除率提升至 99% 以上。

在多层 HDI 板的盲孔加工中，还面临着盲孔对准精度的问题。由于多层基板在压合过程中会产生一定的变形，导致上下层盲孔的对准偏差，严重时会影响信号传输。解决方案是采用 X 光定位系统，在钻孔前通过 X 光扫描基板的定位标记，实时调整钻孔位置，将盲孔对准偏差控制在 0.01mm 以内。同时，优化基板压合工艺，采用分步压合技术，减少基板的变形量，进一步提高盲孔的对准精度。

二、精细线路制作难点与解决方案

HDI 设计的线路间距通常在 0.1mm 以下，精细线路的制作面临着线路短路、线宽不均匀和镀层厚度不一致的问题。在图形转移工艺中，由于干膜与基板的附着力不足，容易出现线路边缘模糊，导致线宽偏差超过 0.01mm；而在电镀过程中，电流分布不均会导致线路镀层厚度差异，影响导电性能。

针对这些问题，首先在图形转移工艺中，采用高分辨率的干膜材料（分辨率可达 0.05mm），并优化贴膜工艺参数，如提高贴膜温度至 110℃、增大贴膜压力至 0.5MPa，增强干膜与基板的附着力，使线路边缘清晰度提升 30% 以上。其次，在电镀工艺中，采用脉冲电镀技术，通过调整脉冲电流的占空比和频率，改善电流分布均匀性，将线路镀层厚度差异控制在 5% 以内。此外，引入自动光学检测（AOI）系统，在精细线路制作完成后，对线路宽度、间距和镀层厚度进行全面检测，及时发现并修复缺陷，检测精度可达 0.002mm。

三、多层叠合工艺难点与解决方案

多层 HDI 板的叠合工艺需要将多个子板精准压合，常见的难点包括层间错位、气泡产生和基板厚度不均。层间错位会导致上下层线路无法正常连接，而气泡的存在会降低基板的绝缘性能，严重时会引发击穿故障。

为解决层间错位问题，采用定位销和光学对准相结合的定位方式。在子板制作过程中，预先加工定位孔，压合时通过定位销进行初步定位，再利用光学相机扫描子板上的对准标记，实时调整子板位置，将层间错位控制在 0.015mm 以内。对于气泡问题，优化压合工艺参数，采用阶梯式升温加压方式，先在较低温度（80℃）和压力（10kg/cm2）下排除基板内的空气，再逐步升温至 180℃、加压至 30kg/cm2，使基板充分压合，气泡发生率可降低至 0.1% 以下。

在基板厚度控制方面，采用高精度的厚度测量系统，在每道压合工序后对基板厚度进行检测，根据检测结果调整压合压力和时间，将基板厚度偏差控制在 ±0.02mm 以内。同时，选择均匀性好的基板材料，其厚度偏差应小于 5%，从源头保证多层 HDI 板的厚度精度。

四、表面处理工艺难点与解决方案

HDI 板的表面处理需要满足良好的可焊性和耐腐蚀性，常用的表面处理工艺包括沉金、沉银和 OSP（有机焊料保护剂）。沉金工艺容易出现金层厚度不均和渗金现象，沉银工艺则面临银层氧化的问题，OSP 工艺的耐温性较差。

针对沉金工艺的问题，优化沉金液的成分，控制金离子浓度在 0.5-1.0g/L，同时调整沉金温度和时间，将金层厚度控制在 0.8-1.2μm，且厚度均匀性偏差小于 10%。为防止渗金，在沉金前增加镍层厚度至 5-8μm，镍层的致密性可有效阻挡金离子向铜层扩散。

对于沉银工艺的银层氧化问题，采用新型的防氧化处理技术，在银层表面形成一层超薄的有机保护膜，厚度约 5-10nm，该保护膜可有效隔绝空气和水分，使银层的氧化时间延长至 6 个月以上。同时，控制沉银过程中的 pH 值和温度，避免银层产生疏松结构，提高银层的耐腐蚀性。

OSP 工艺的耐温性问题可通过选择耐高温的 OSP 材料解决，目前市场上的高性能 OSP 材料可承受 260℃的无铅焊接温度，且在高温下不会发生分解和变色。此外，优化 OSP 涂覆工艺，控制涂层厚度在 0.2-0.5μm，确保涂层均匀覆盖线路表面，提高耐温性和可焊性。
