PCB层压常见缺陷分析与解决方案

来源: 时间: 2025/09/11 14:55:00 阅读: 65

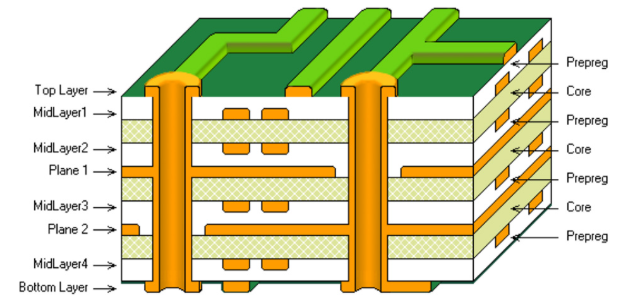

在 PCB 层压生产过程中,受材料特性、工艺参数、设备状态等多因素影响,容易产生各类缺陷,常见的包括层间气泡、分层、翘曲、溢胶过多、铜箔褶皱等。这些缺陷不仅影响 PCB 的外观质量,更会导致电气性能下降、可靠性降低,甚至引发产品失效。深入分析缺陷成因,并采取针对性的解决方案,是提升 PCB 层压质量的关键。


层间气泡是最常见的层压缺陷之一,表现为层间出现直径 0.1-2mm 的气泡,严重时会导致层间分离。从成因来看,气泡产生主要有三个方面:一是半固化片(PP)的挥发物含量过高,在升温过程中,PP 中的树脂、溶剂等挥发物未能及时排出,形成气泡;二是叠层过程中引入空气,且真空度不足或排气通道堵塞,导致空气无法排出;三是压合压力不足或压力施加时机不当,树脂流动未能充分填充层间间隙,残留空气形成气泡。


针对层间气泡缺陷,可采取以下解决方案:首先,优化半固化片预处理工艺,在层压前对 PP 进行预烘烤(温度 80-100℃,时间 2-4h),降低挥发物含量,通常需将挥发物控制在 0.5% 以下;其次,改善叠层操作,确保叠层过程中各层紧密贴合,减少空气引入,同时清理排气通道,避免堵塞;最后,调整压合参数,适当提高真空度(至 - 0.098MPa 以下),提前施加低压(0.5MPa)促进排气,在树脂流动阶段及时提升高压(2.5-3.0MPa),确保气泡被充分挤出。此外,还可通过在 PP 上设计排气孔、增加排气边等方式优化排气效果。


分层缺陷表现为 PCB 层间出现明显的分离现象,严重时可通过肉眼观察到层间缝隙。分层的主要成因包括:一是半固化片树脂与基材、铜箔的结合力不足,可能是由于基材表面污染(如油污、灰尘)、铜箔氧化,或树脂与基材的相容性差;二是固化工艺参数不当,固化温度过低或时间过短,导致树脂未充分固化,层间结合强度不足;三是后期加工或使用过程中,PCB 受到过大的热应力、机械应力,超过层间结合强度,引发分层。


解决分层缺陷需从材料处理、工艺优化、应力控制三个方面入手:首先,加强基材和铜箔的表面处理,基材在叠层前需经过打磨、清洗、干燥处理,去除表面污染物,铜箔则需进行抗氧化处理(如镀锌、镀镍),确保表面活性;其次,优化固化工艺,通过 DSC 测试确定最佳固化温度和时间,确保树脂充分固化,通常需将固化度控制在 90% 以上;最后,在 PCB 设计和加工过程中,减少应力集中,例如优化板边形状、避免局部铜箔密度过高,在后续钻孔、切割工序中控制加工参数,避免机械应力过大。此外,还可通过层间附着力测试(如剥离强度测试)定期监测层间结合强度,确保符合设计要求(通常剥离强度≥1.5N/mm)。


翘曲缺陷是指层压后的 PCB 出现弯曲变形,通常用翘曲度来衡量(即板边最大高度与板长的比值),行业标准一般要求翘曲度≤0.5%。翘曲的主要成因是层间热膨胀系数(CTE)不匹配,在升温、降温过程中,各层材料的膨胀、收缩量不同,产生内应力,导致电路板弯曲。此外,叠层结构不对称(如上下层铜箔厚度差异过大)、压合冷却速率过快、基材本身的翘曲度超标等因素也会加剧翘曲现象。


针对翘曲缺陷,可采取以下控制措施:首先,优化叠层结构设计,确保上下层材料的 CTE 匹配,例如选用 CTE 相近的基材和半固化片,避免上下层铜箔厚度差异超过 50%;其次,调整压合冷却工艺,降低降温速率(控制在 1-2℃/min),减少温差产生的内应力,必要时可采用阶梯式降温;最后,对基材进行预翘曲处理,在叠层前根据以往翘曲数据,对基材进行反向预压,抵消层压过程中的翘曲变形。此外,还可通过在层压后进行热定型处理(120℃保温 3h),进一步释放内应力,改善翘曲度。


溢胶过多缺陷表现为层压后 PCB 板边溢出大量树脂,不仅影响尺寸精度,还可能导致定位孔堵塞、后续加工困难。溢胶过多的主要成因包括:一是半固化片用量过多,超出叠层所需的树脂量;二是压合压力过高或温度过高,导致树脂过度流动;三是叠层时板边未预留足够的溢胶空间,或溢胶槽设计不合理。


解决溢胶过多问题的关键在于精准控制树脂用量和优化压合参数:首先,根据叠层厚度精确计算半固化片的用量,避免过量使用,通常需预留 10%-15% 的树脂流动空间;其次,调整压合参数,适当降低压力(如从 3.0MPa 降至 2.5MPa)或温度(降低 5-10℃),减少树脂流动;最后,优化板边设计,预留 5-10mm 的溢胶边,或设计专用的溢胶槽,引导多余树脂排出。此外,还可在层压后及时进行修边处理,去除多余溢胶,确保尺寸精度。
