零售展示PCB生产中的可制造性设计 （DFM）

在快节奏的零售展示技术世界中，创建生产高效且性能可靠的印刷电路板 （PCB） 至关重要。可制造性设计 （DFM） 在实现这种平衡方面起着至关重要的作用。如果您正在寻找零售显示 PCB DFM 指南、PCB 制造缺陷的解决方案或优化零售显示组装 PCB 设计的方法，那么您来对地方了。这篇博文将指导您了解专为零售显示 PCB 生产量身定制的 DFM 的要点，帮助您降低成本、最大限度地减少错误并简化组装。

什么是 PCB 生产中的可制造性设计 （DFM）？

可制造性设计 （DFM） 是一套设计实践，旨在在不影响质量的情况下使产品更容易、更具成本效益地制造。在零售显示 PCB 生产的背景下，DFM 专注于创建电路板设计，以减少制造缺陷、简化组装并确保最终产品在零售环境中可靠运行。

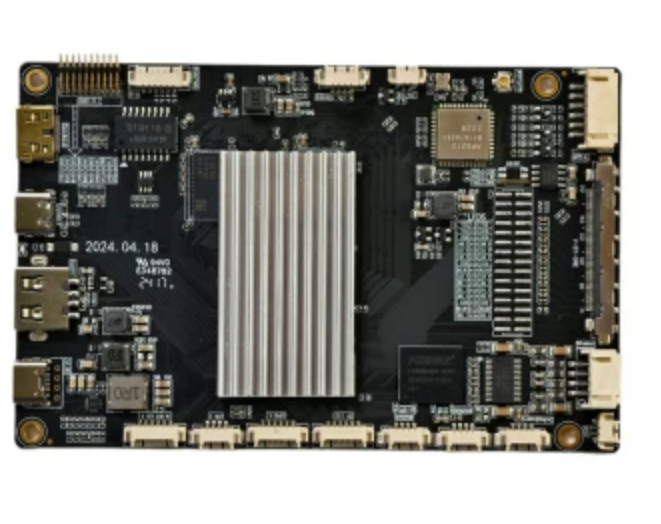

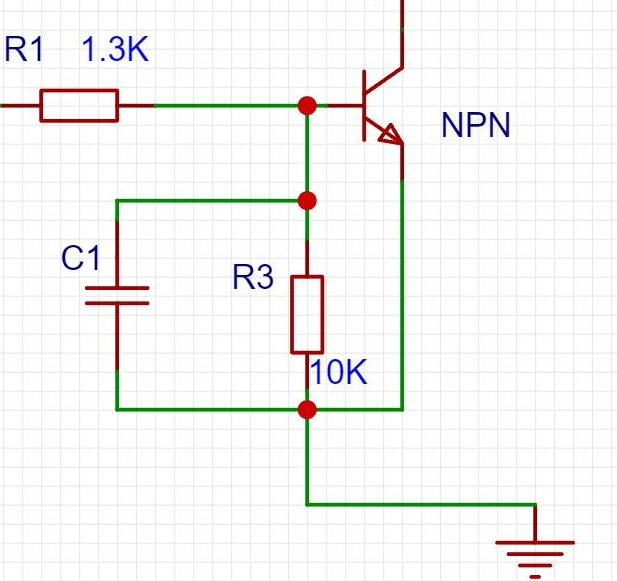

零售显示器通常需要 PCB 为 LED 屏幕、交互式触摸屏或数字标牌供电。这些应用需要精度、耐用性，并且通常需要紧凑的设计，以适应时尚的显示单元。通过在设计阶段的早期结合 DFM 原理，您可以避免可能破坏显示性能的常见陷阱，例如组件未对准、焊接问题或信号干扰。

为什么 DFM 对零售显示 PCB 很重要

零售显示 PCB 面临着独特的挑战。它们必须连续运行，承受商店环境中的温度波动等环境因素，并且通常需要适应狭小的空间。如果没有 DFM，制造商可能会遇到以下问题：

• 由于设计复杂，生产成本高。
• 由于制造错误导致的频繁设计修改造成的延误。
• 紧凑型显示单元中的信号丢失或过热等性能问题。

DFM 通过将设计流程与制造能力相结合来应对这些挑战，确保更顺畅的生产和更高质量的最终产品。让我们探讨具体的零售展示 PCB DFM 指南以实现这些目标。

主要零售展示 PCB DFM 指南

遵循 DFM 指南可以显着提高零售展示 PCB 的可制造性。以下是针对这一领域量身定制的可行技巧，重点关注设计简单性、组件选择和装配优化。

1. 简化电路板布局以实现高效制造

杂乱或过于复杂的 PCB 布局可能会导致制造错误和成本增加。对于零售展示 PCB，应以简洁的设计为目标，尽可能减少层数和走线数。请记住以下几点：

• 在可行的情况下将组件放置在电路板的一侧，以减少组装时间和成本。
• 避免组件之间的间距过小。保持至少 0.1 英寸（2.54 毫米）的间隙，以防止组装过程中出现焊接问题。
• 使用标准走线宽度（例如，信号走线为 6-8 密耳）以确保与常见制造工艺的兼容性。

简化布局不仅可以减少 PCB 制造缺陷，还可以加快生产速度，这对于满足零售项目的最后期限至关重要。

2. 选择考虑可制造性的组件

组件选择是 DFM 的基石。零售显示 PCB 通常需要 LED、微控制器和电源稳压器等组件。要针对制造进行优化：

• 选择具有标准封装尺寸的组件（例如，电阻器和电容器的 0805 或 0603），以确保可用性和易于放置。
• 避免使用可能延迟生产的过时或难以采购的零件。
• 通过选择具有适当额定功率的组件来考虑热管理，以防止紧凑型显示器外壳过热。

例如，如果您的零售显示 PCB 驱动 LED 阵列，请确保 LED 组件具有一致的正向电压（通常为 2-3.3V）和额定电流（约 20mA），以避免亮度不均匀或电路应力。

3. 优化高密度设计中的信号完整性

零售展示通常涉及高密度 PCB 设计，以适应纤薄的框架。然而，密集布局可能会导致信号干扰或串扰，特别是在触摸屏或高刷新率屏幕等应用中。要保持信号完整性：

• 保持高速信号走线（例如，用于 HDMI 或 USB 接口）短而直接，单端信号的阻抗控制在 50 欧姆。
• 使用接地层来降低噪声并为信号提供稳定的参考。
• 分离的模拟和数字电路以最大限度地减少干扰，尤其是在具有音频输出的显示器中。

通过及早解决信号完整性问题，您可以避免昂贵的重新设计，并确保显示器在零售环境中可靠运行。

4. 自动化装配设计

大多数零售显示器的 PCB 生产都依赖于表面贴装技术 （SMT） 等自动化组装工艺。优化零售展示组装的 PCB 设计意味着确保与以下机器的兼容性：

• 在电路板上提供清晰的基准标记（每侧至少三个），以便在放置过程中精确对齐机器。
• 确保元件方向一致（例如，所有二极管朝向同一方向）以避免放置错误。
• 包括足够的电路板边缘间隙（至少 5 mm），以便在自动装配期间进行处理。

这些步骤降低了错位或焊接缺陷的风险，这是自动化生产中常见的 PCB 制造缺陷。

零售展示生产中常见的PCB制造缺陷

即使经过精心设计，如果没有完全实施 DFM 原则，也可能会出现制造缺陷。以下是零售显示 PCB 生产中的一些常见问题以及如何通过设计缓解这些问题。

1. 焊接缺陷

桥接（焊接连接相邻焊盘）或墓碑（组件直立）等焊接问题在高密度设计中很常见。这些缺陷可能会导致零售展示中的电路板短路或无法正常工作。

• 解决方案：设计钢网孔径，将小型元件（例如 0402 封装）的焊膏体积减少 10-20%，以防止焊料过多。
• 解决方案：确保焊盘尺寸与符合 IPC 标准（例如 IPC-7351）的组件封装相匹配，以实现适当的焊料流动。

2. 组件不对准

未对准的组件会导致连接不良或 PCB 完全失效。这是零售显示 PCB 中的风险，因为紧凑的布局几乎没有出错的余地。

• 解决方案：通过放置具有清晰可见度的组件来为检测相机使用自动光学检测 （AOI） 兼容设计。
• 解决方案：包括丝印标记以指示正确的组件放置和方向。

3. 热应力和过热

零售展示通常会长时间运行，产生热量，从而对 PCB 组件造成压力。过热会降低性能或导致过早失效。

• 解决方案：在大功率元件（例如功率 IC）下添加热通孔，以将热量散发到接地层。
• 解决方案：指定电源走线的铜厚度（例如 1-2 盎司/英尺2），以处理更高的电流而不会过热。

优化零售展示组装的 PCB 设计

除了避免缺陷之外，DFM 还专注于使装配过程尽可能无缝。零售展示项目通常涉及大批量生产，因此效率是关键。以下是优化零售展示组装 PCB 设计的策略。

1. 大批量生产的面板化

面板化涉及将多个 PCB 排列在单个面板上以同时制造。这对于需要数百或数千块电路板的零售展示项目特别有用。

• 设计带有 V 形刻痕或标签布线的面板，以便在组装后轻松分离。
• 在面板边缘包括工具孔（通常直径为 3.2 毫米），以便在生产过程中牢固固定。

有效的面板化可以将生产时间缩短多达 30%，从而降低大规模零售展示部署的成本。

2. 设计中的可测试性

确保您的 PCB 在组装过程中和组装后可以轻松测试，以防止有缺陷的设备到达零售店。

• 为关键网络（例如电源和接地）添加测试点，最小直径为 1 mm，用于探头访问。
• 通过将测试垫放置在 0.1 英寸网格上以与标准测试夹具兼容，进行在线测试 （ICT） 设计。

这些功能使制造商能够在将 PCB 安装到显示单元中之前发现开路或不正确的组件值等问题。

3. 装配精度文档

清晰详细的文档是 DFM 的一个关键但经常被忽视的方面。对于零售展示 PCB 组装，提供：

• 包含制造商部件号、数量和包装类型的物料清单 （BOM）。
• 显示元件放置和方向的装配图。
• 制造说明，指定公差（例如，电路板尺寸为 ±0.1 毫米）和表面光洁度（例如，ENIG 耐腐蚀性）。

全面的文档最大限度地减少了设计和制造团队之间的沟通不畅，确保最终产品符合您的愿景。

在零售展示 PCB 生产中实施 DFM 的好处

采用 DFM 实践为零售显示 PCB 项目提供了多种优势。这些优势不仅限于制造车间，还会影响您的底线和产品可靠性。

• 降低成本：简化的设计和更少的缺陷降低了生产和返工成本。
• 更快的上市时间：简化的制造流程缩短了交货时间，使您能够更快地部署显示器。
• 提高可靠性：针对信号完整性和热管理优化的设计确保了零售环境中的一致性能。
• 可扩展性：DFM 可以在不牺牲质量的情况下更轻松地提高大型零售推广的产量。
