导电与非导电过孔成本平衡与生产优化-为您的PCB进行正确的选择

来源: 时间: 2025/09/04 13:56:00 阅读: 105

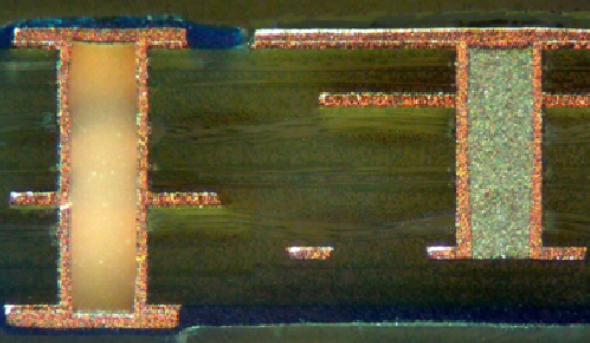

一、导电与非导电过孔的成本构成差异

导电与非导电过孔的成本差异主要源于工艺复杂度、材料消耗与生产效率,批量生产中(月产能 10 万 + 块 PCB)成本占比可达 PCB 总成本的 15%-25%,具体构成如下:

(一)导电过孔的成本构成(以 0.3mm 孔径为例)

  1. 材料成本:

  • 电镀铜:25μm 厚度,铜材成本约 0.02 元 / 孔(按铜价 7 万元 / 吨计算);

  • 焊锡 / 沉金:热风整平焊锡(5μm)成本 0.005 元 / 孔,沉金(0.1μm)成本 0.015 元 / 孔;

  • 辅助材料:沉铜液、电镀液等,成本 0.003 元 / 孔。

  1. 工艺成本:

  • 钻孔:数控钻床加工,0.008 元 / 孔(含钻头损耗,寿命 5000 孔 / 支);

  • 沉铜与电镀:自动化生产线,0.012 元 / 孔(含设备折旧、人工);

  • 检测:X 射线测厚、阻抗测试,0.004 元 / 孔。

单孔总成本:热风整平方案 0.052 元 / 孔,沉金方案 0.062 元 / 孔。

(二)非导电过孔的成本构成(以 0.3mm 孔径为例)

  1. 材料成本:

  • 绝缘树脂:填充率 95%,树脂成本 0.008 元 / 孔(按树脂价 200 元 /kg 计算);

  • 绿油:覆盖厚度 15μm,成本 0.003 元 / 孔;

  • 清洁材料:等离子清洁耗材,0.001 元 / 孔。

  1. 工艺成本:

  • 钻孔:与导电过孔共享设备,0.008 元 / 孔;

  • 填充 / 覆盖:树脂填充机或绿油生产线,0.006 元 / 孔;

  • 检测:绝缘电阻、耐电压测试,0.003 元 / 孔。

单孔总成本:树脂填充方案 0.029 元 / 孔,绿油覆盖方案 0.024 元 / 孔。

对比可知:非导电过孔成本比导电过孔低 40%-60%(树脂填充比导电过孔热风整平低 44%),批量生产中需结合需求平衡成本与性能。



二、成本平衡的核心策略

(一)基于需求的过孔类型选择

  1. 成本敏感 + 非导电需求:优先选用非导电过孔,如消费电子 PCB 的防焊覆盖孔(月产能 10 万 + 块,单块 PCB 含 50 个过孔,总成本可降低 0.023 元 / 块,月节省 2.3 万元);

  1. 性能优先 + 导电需求:必须选用导电过孔,但可通过工艺优化降本,如:

  • 电源过孔:采用 “大孔径 + 少数量” 设计(如 1 个 0.6mm 孔径过孔替代 2 个 0.3mm 孔径,单孔成本 0.08 元,比 2 个 0.3mm(0.104 元)低 23%);

  • 信号过孔:非高频场景选用通孔替代盲孔(工艺成本低 20%),阻抗偏差控制在 ±5% 以内。

(二)材料与工艺的成本优化

  1. 导电过孔降本:

  • 电镀铜厚:根据电流需求精准设计(1A 电流铜厚 25μm,无需 35μm),每减少 10μm 铜厚,单孔成本降低 0.008 元;

  • 替代工艺:非高可靠性场景用热风整平替代沉金(单孔成本降低 0.01 元),满足基本耐腐蚀性(盐雾测试 48 小时)。

  1. 非导电过孔降本:

  • 树脂选型:普通场景用环氧树脂(成本 200 元 /kg)替代耐高温树脂(500 元 /kg),单孔成本降低 0.005 元;

  • 共享工艺:非导电过孔钻孔与导电过孔同步进行(避免单独开机,设备利用率提升 30%),工艺成本降低 0.002 元 / 孔。



三、批量生产的效率优化措施

(一)设备与生产线改造

  1. 钻孔工序优化:

  • 多轴钻床:采用 12 轴数控钻床(传统 6 轴),钻孔效率提升 100%(0.3mm 孔径每小时可钻 10 万孔),单孔工艺成本从 0.008 元降至 0.004 元;

  • 自动换刀:配备自动换刀系统(换刀时间≤5 秒),避免人工换刀延误(传统换刀 30 秒 / 次),生产线利用率提升 20%。

  1. 导电过孔电镀优化:

  • 连续电镀线:采用垂直连续电镀(VCP)设备,电镀速度从 1m/min 提升至 2m/min,单批次(1000 块 PCB)电镀时间从 2 小时缩短至 1 小时;

  • 自动检测:电镀后加装在线 X 射线测厚仪(检测速度 1000 孔 / 分钟),替代人工抽样(效率提升 50%)。

  1. 非导电过孔填充优化:

  • 多头填充机:采用 4 头树脂填充机(传统 2 头),填充效率提升 100%,单批次(1000 块 PCB)填充时间从 1.5 小时缩短至 0.75 小时;

  • 固化炉改造:多温区固化炉(3 温区)替代单温区,固化时间从 40 分钟缩短至 25 分钟。

(二)生产计划与调度优化

  1. 订单合并生产:将相同过孔类型的订单(如均含 0.3mm 导电过孔)合并生产(批量≥5000 块),减少设备切换次数(切换时间从 30 分钟 / 次降至 10 分钟 / 次),生产效率提升 15%;

  1. 并行工艺:导电过孔的沉铜与非导电过孔的清洁同步进行(共享前处理车间),避免工序等待,整体生产周期从 24 小时缩短至 18 小时。
