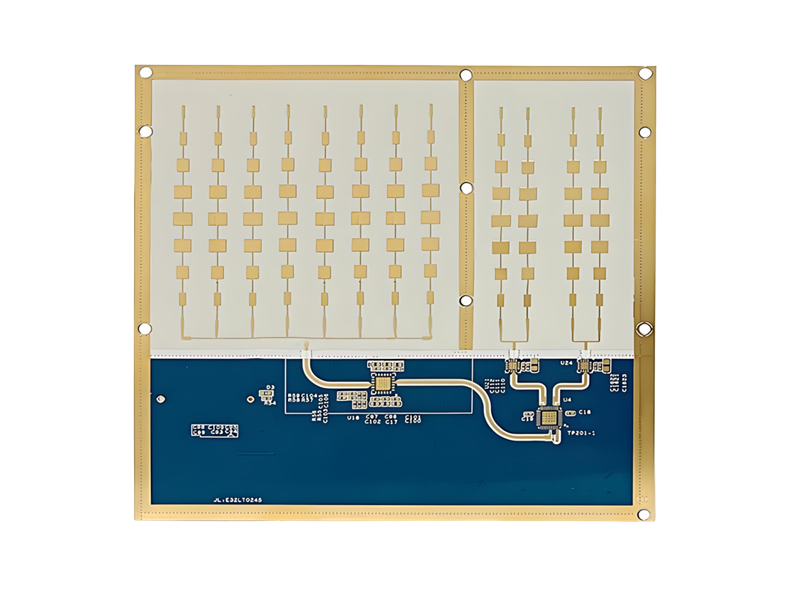

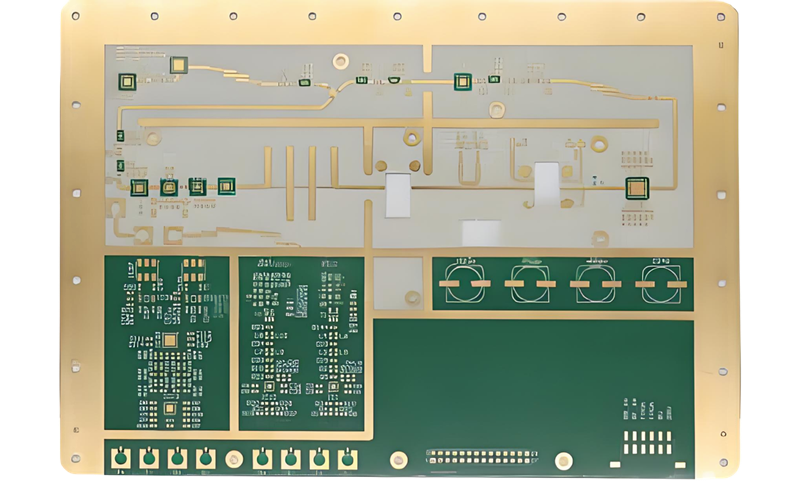

高频高速混压电路板

高频高速混压电路板是针对高频信号（通常频率≥3GHz，如毫米波、射频信号）和高速信号（通常速率≥10Gbps，如PCIe5.0/6.0、DDR5/6）传输场景，采用“多种特性基材分层混压”工艺制成的特种电路板。
其核心逻辑是：将高频低损耗基材（如PTFE聚四氟乙烯、碳氢化合物陶瓷、液晶聚合物LCP等）用于信号传输层，从源头保障信号低衰减、低串扰；同时搭配高导热/高绝缘基材（如改性FR-4、金属基覆铜板）用于电源层、接地层或散热区域，兼顾供电稳定性与热量快速导出，最终实现“信号性能最大化+功能需求全覆盖”的设计目标，完美适配高端场景下的复杂需求。

1.超低信号损耗，保障传输保真度
信号传输层选用低介电常数（Dk值通常在2.0-3.0之间，且随频率、温度变化幅度极小）、低介质损耗因子（Df值≤0.002@10GHz）的专用基材，同时配合精密线路蚀刻工艺（线宽精度可控制在±0.01mm），从材料和工艺双维度减少信号在传输过程中的衰减与色散。
这一特性在高频高速场景中至关重要：例如在5G毫米波传输或卫星射频信号传输中，可将信号衰减幅度降低30%-50%，确保传输距离达标；面对DDR5（速率6400Mbps）这类高速信号时，能有效避免码间干扰，保障数据传输的高保真度，为设备稳定运行奠定基础。
2.优异电磁兼容性（EMC），抵御复杂干扰
为应对高频高速场景下的电磁干扰问题，高频高速混压电路板通过多重设计强化电磁兼容性：一是信号层与接地层采用“紧密耦合”结构，减少信号向外辐射；二是可根据需求嵌入金属屏蔽层或混压吸波材料，主动阻断外部电磁信号的侵入；三是严格控制不同基材间的阻抗匹配精度（阻抗偏差≤±5%），避免信号反射导致的传输干扰。
在基站、雷达系统等复杂电磁环境中，这一特性既能防止电路板自身信号干扰其他部件，又能抵御外部干扰对自身信号的影响，确保信号传输始终稳定可靠。
3.高导热散热能力，规避过热风险
高频高速信号传输过程中，信号层易出现“局部发热集中”问题，若热量无法及时导出，会导致基材性能退化、信号损耗加剧，甚至影响设备寿命。高频高速混压电路板针对这一痛点，可在关键发热区域混压高导热基材（导热系数达10-50W/(mK)，是普通FR-4基材的5-25倍），或直接集成金属散热层，构建高效散热通道，快速导出局部热量。
例如在高速服务器芯片周边（工作温度常达80-100℃），高导热设计能有效控制温度上升，避免因过热引发的性能波动，保障电路板长期稳定运行。
4.高密度集成与灵活构形，适配小型化需求
支持多层堆叠设计（常见层数为8-24层，最高可实现40+层集成），同时兼容激光微孔（孔径仅0.1-0.2mm）、盲埋孔等精密工艺，能在有限空间内同步集成信号传输、电源供给、散热防护等多类功能；此外，还可结合刚柔基材混压，适配设备复杂的安装形态与弯曲需求。
这一特性完美满足5G基站天线、车载毫米波雷达、高速交换机等“小体积、多功能”的设计要求，减少板间连接器数量，既降低了组装复杂度，也大幅降低了因连接器故障导致的设备风险。

5G通信领域：用于5G基站的射频单元（RRU）、有源天线单元（AAU），以及5G终端的毫米波天线模块，保障射频信号低损耗传输，支撑5G网络的高速率、广覆盖；
汽车电子领域：适配车载毫米波雷达（用于自动驾驶环境感知）、车载以太网（速率100Mbps-10Gbps），且能耐受-40℃-125℃的车规级宽温环境，满足汽车安全运行需求；
数据中心/服务器领域：用于高速服务器主板、PCIe高速接口卡、DDR内存模块，支撑100G/400G以太网数据传输，助力数据中心实现高效算力调度；
航空航天领域：用于卫星通信设备、机载雷达系统，在-55℃-150℃的极端温度、强辐射环境下，仍能保障高频信号稳定传输，满足太空探索与航空安全需求；
消费电子领域：用于高端路由器（Wi-Fi7频段）、VR/AR设备（高速数据交互），在小体积内实现高频信号优化，提升用户使用体验。
