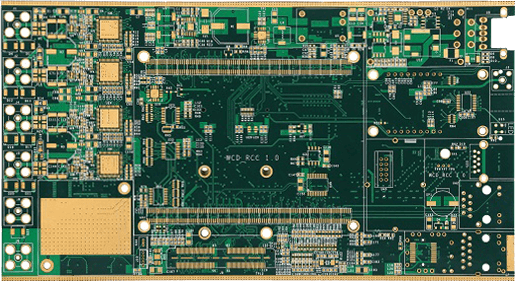

高层阻抗PCB板

高层阻抗PCB板是面向中高端高速电子设备的核心载体，通过“信号层-介质层-参考层”的精密叠层设计，在有限空间内实现多组阻抗信号的独立传输与隔离，既解决了高密度布线需求，又通过分层阻抗管控保障高频、高速信号的完整性。

1.多类型阻抗兼容
可在同一电路板上同时实现“表层共面阻抗（如50Ω）+内层差分阻抗（如100Ω）+单端阻抗（如75Ω）”，能满足同一设备内不同类型信号（如射频信号、高速数据信号、视频信号）的阻抗需求，无需通过多块电路板拼接实现功能，简化设备结构设计。
2.强抗干扰能力
3层独立接地层可形成全方位屏蔽体系，将敏感信号层（如医疗设备的检测信号层）与强干扰信号层（如电源层、电机控制信号层）完全隔离，电磁干扰（EMI）衰减量比8层板提升30%以上，能有效保障信号保真度，适配复杂电磁环境下的使用需求。
3.高密度布线支持
10层结构的布线密度可达8层板的1.5倍，在相同尺寸的电路板上，可实现更多元器件的布局（如多颗高速芯片、射频模组），既能满足AR/VR头显、工业机器人控制器等小型化设备的空间需求，又能避免因布线拥挤导致的信号干扰问题。

1.通信设备
在5G基站RRU（射频拉远单元）、光纤交换机核心板中，需同时支持射频信号（50Ω共面阻抗）与高速以太网信号（100Ω差分阻抗），10层结构的分层隔离设计与精准阻抗控制，能确保两类信号独立稳定传输，避免相互干扰，保障通信设备的高速数据处理能力。
2.工业自动化
工业机器人伺服驱动器、机器视觉检测设备需在复杂电磁环境下运行，既要保障控制信号（单端阻抗50Ω）的精准传输，又要确保图像传输信号（差分阻抗100Ω）的稳定，10层板的多层接地设计能有效抵抗外部干扰，减少信号失真，提升设备的控制精度与检测准确性。
3.医疗设备
高端超声诊断仪前端电路、便携式监护仪信号处理板中，需同时传输高频超声信号（50Ω射频阻抗）与微弱生理信号（单端阻抗75Ω），10层结构的分层阻抗管控能避免两类信号串扰，保障超声图像的清晰度与生理数据的准确性，为医疗诊断提供可靠支持。
4.消费电子
高端AR/VR头显显示驱动板、游戏主机DDR5内存接口板对空间与性能要求严苛，需在小尺寸内实现多组高速差分信号（100Ω）传输，10层板的高密度布线能力与精准阻抗控制，能满足4K/8K图像的无延迟传输需求，提升用户的视觉体验与游戏流畅度。
